Транзисторные устройства управляемые голосом

И. КОНЯШОВ, Радио №7/1966, ст.40

Автоматическое управление ра­диостанцией голосом оператора увеличивает оперативность ра­боты и дает возможность проводить больше связей с корреспондентами, что очень важно во время соревнова­ний. Особенностью устройств, при­меняемых для этой цели, является задержка во времени, предотвращаю­щая возможность отпускания испол­нительного реле в паузах между про­износимыми словами или фразми.

Подобные устройства, выполнен­ные на транзисторах, отличаются про­стотой схемы и высокой чувствитель­ностью, имеют небольшие размеры и вес.

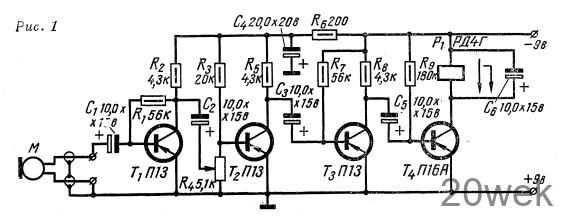

Принципиальная схема устройства изображена на рис. 1. Каскады, соб­ранные на транзисторах П13 (Т₁— Т₃), работают в качестве усилителей напряжения. Потенциометр R₄ слу­жит регулятором чувствительности усилителя. Напряжение сигнала с коллектора транзистора Т₃ подается на вход каскада усилителя мощности, выполненного на транзисторе П16А (Т₄). В устройстве можно применить и другие маломощные низкочастот­ные транзисторы.

Задержка отпускания исполни­тельного реле в этой установке осу­ществляется с помощью конденса­тора С₆, шунтирующего обмотку реле. Время задержки подбирается изме­нением емкости этого конденсатора.

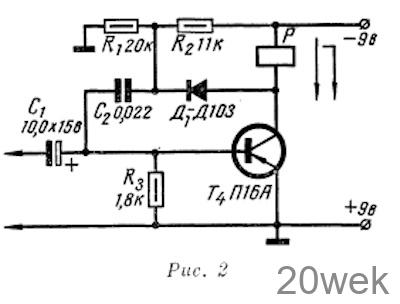

На рис. 2 приведен другой вариант выходного каскада этого устройства, в котором задержка отпускания реле осуществляется несколько иначе. Этот каскад работает следующим образом. Диод Д103 (Д1) и конденсатор С₂ образуют цепь обратной связи с кол­лектора на базу транзистора Т₄. При отсутствии напряжения сигнала на входе каскада транзистор Т₄ и диод Д1 заперты, а конденсатор С₂ заря­жается от источника питания через параллельно включенные резистор R3 и сопротивление эмиттерно-базо­вого перехода транзистора Т₄. Когда на вход каскада поступит напряже­ние сигнала, превышающее опреде­ленный уровень, транзистор Т₄ от­крывается. При этом его коллектор­ный ток увеличивается, что вызывает срабатывание реле P. Одновременно ввиду возрастания потенциала кол­лектора Т₄ открывается диод Д₁ и конденсатор С₂ разряжается.

Транзистор остается открытым не только при наличии напряжения сигнала на его базе, но также и при кратковременном отсутствии этого напряжения (во время пауз между отдельными звуками или словами). В последнем случае конденсатор С₂ начинает заряжаться, и его ток заря­да в течение некоторого времени под­держивает транзистор Т₄ в открытом состоянии. При длительной паузе конденсатор С₂ заряжается до напря­жения источника питания. Диод Д₁, а также транзистор Т₄ запираются, и контакты реле Р₁ размыкаются. Время задержки отпускания реле Р₁ во время пауз можно менять, подбирая сопротивление резистора R₃.

С описанным выше транзисторным усилителем лучше всего применять электромагнитные микрофоны с не­большим полным сопротивлением. Такие микрофоны позволяют осу­ществить хорошее согласование со­противления микрофона со входным сопротивлением усилителя. Можно применить, например, электромаг­нитный микрофон от слухового ап­парата. Полное сопротивление такого микрофона около 600 ом, чувстви­тельность — 0,3 -0,5 мв/бар.

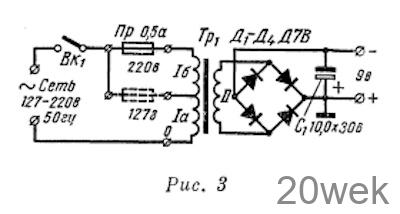

Реле, использованное в схеме, электромагнитное, типа РД4Г, с параметрами: активное сопротивле­ние катушки — 2100 ом, ток сраба­тывании 1,5 -2 ма, ток отпускания— 0,6 ма. Вместо реле РД4Г можно ис­пользовать другие с подходящим током срабатывания. Питание усили­теля осуществляется от двух после­довательно соединенных батарей КБС-Л-0,5 или от отдельного малень­кого выпрямителя, принципиальная схема которого приведена на рис. 3. Трансформатор Тр₁ выпрямителя со­бирается на сердечнике из пластин Ш16, толщина набора 25 мм. Пер­вичная обмотка 1_а содержит 1700 витков, обмотка 1б — 1300 витков, вторичная обмотка II — 134 витка. Все обмотки намотаны проводом ПЭВ-2 диаметром 0,15 мм
