ТОЛЩИНОМЕР

М.Алиев, Радио №10/1964, ст.47

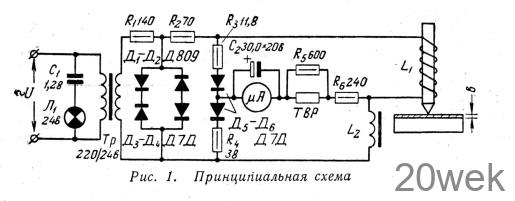

Толщиномер, ИТП-36, схема которого изображена на рис. 1, основан на изменении индуктивного сопротивления датчика L1 в зависи­мости от толщины хромового покры­тия.

ТОЛЩИНОМЕР

Датчик прибора включен в плечо моста. При изменении толщины по­крытий (о) меняется индуктивное со­противление датчика L1, нарушается равновесие моста и прибор М-24 на 100мка фиксирует изменение тока. Шкала прибора градуируется в микронах, благодаря чему можно непосредственно измерять толщину хромового покрытия

Градуировка толщинометра производилась на специальных образцах, толщина покрытия которых предва­рительно определялась микромет­ром с высокой точностью.

Получение двух крайних точек (нуль и максимум) осуществляется изменением сопротивлений R3 и R4. Точность градуи­ровки прибора сильно зависит от точности изготов­ления самого об­разца.

Чувствительность толщиноме­ра определяется величиной выбран­ного напряжения питания для каж­дого прибора (до насыщения сердеч­ника датчика и компенсирующего устройства). С уве­личением напря­жения чувстви­тельность увели­чивается. Кроме этого, чем больше число витков и се­чение сердечника катушек L1 и L2, тем выше чувстви­тельность прибо­ра. Чувствитель­ность толщиноме­ра в значительной степени зависит от оптимального значения сопротивлений R3, R4 и емкости конденсатора C2.

При правильном подборе указан­ных элементов предел измерения можно довести до 500 мк.

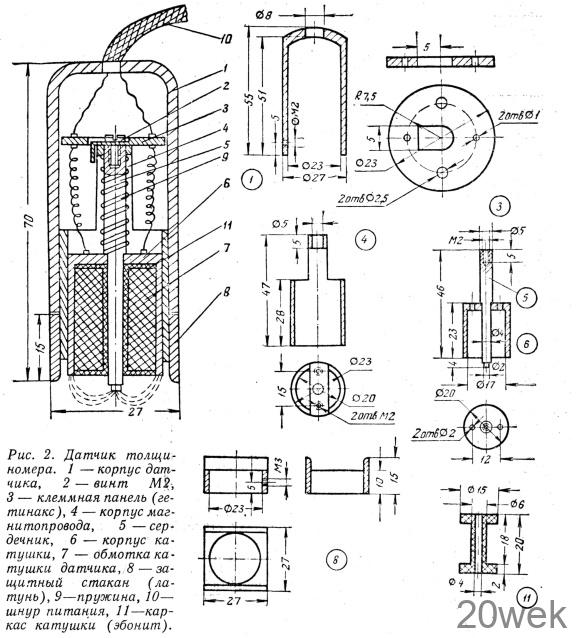

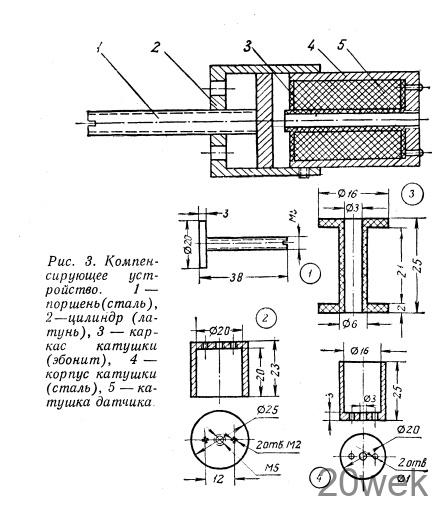

Конструкция датчика компенси­рующего устройства показана на рис. 2 и 3. Катушки L1 и L2 содержат по 800 витков провода ПЭЛ-0,21. Намотка катушек датчика и компен­сирующего устройства производится внавал.

ТОЛЩИНОМЕР
ТОЛЩИНОМЕР

Указанные сопротивления R5 R6 и термистор типа Т8Р (или ТШ-1) служат для линеаризации шкалы прибора толщинометра.

Линейность шкалы толщиномера также зависит от характеристик термистора и диодов, включенных в в плечо моста.

Для стабилизации напряжения пи­тания использованы сопротивления R1, R2, кремниевые стабилитроны типа Д809 и последовательно вклю­ченные с ними диоды типа Д7Д.

Прибор выполнен в виде перенос­ной конструкции с горизонтальным расположением указателя и с вынос­ным датчиком.

Размеры прибора 210x150x70 мм. Вес прибора с датчиком 2,1 кг.

Площадь соприкосновения датчика с измеряемым объектом 27×27 мм.

Прибор питается от сети перемен­ного тока 220 в, предел измерения от 0 — 100 мк.

Общая погрешность толщиномера не превышает 4%.
