ТЕРМЕНВОКС НА ТРАНЗИСТОРАХ

Е. Бондаренко, Радио №10/1965, ст.33

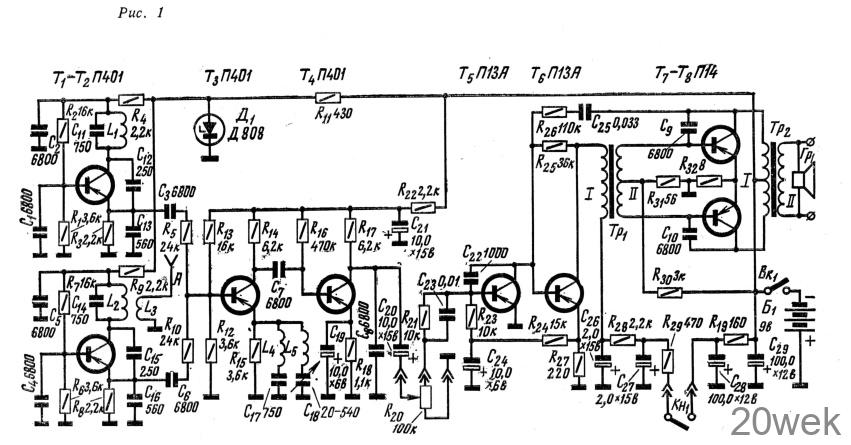

Транзисторный терменвокс (рис. 1), как и ламповый (см. «Радио», 1964, № 10), состоит из двух генераторов высокой ча­стоты, детектора и манипулятора.

ТЕРМЕНВОКС НА ТРАНЗИСТОРАХ

Оба высокочастотных генератора собраны на транзисторах Т1 и Т2 по схеме с общей базой и емкостной обратной связью. Для стабилиза­ции режима генераторов в цепи баз включены делители напряжения, а коллекторное напряжение стабили­зировано диодом Д808. Из несколь­ких экземпляров диодов Д808 желательно выбрать стабилитрон с самым низким напряжением стаби­лизации. Для уменьшения габа­ритов инструмента в схемах гене­раторов отсутствуют конденсаторы переменной емкости. Грубая на­стройка генераторов производится сердечниками катушек L1 и L2, а точная подстройка перед испол­нением — изменением длины теле­скопической антенны А.

На транзисторе Т3 собран усили­тель ВЧ. Его частотная характери­стика имеет подъем на частотах настройки контуров в цепи эмиттера. Контур L4С17 выделяет первую гар­монику, а контур L5C18 можно на­страивать на высшие гармоники высокочастотных генераторов и тем самым изменять тембр звучания ин­струмента. С триодного детектора, собранного на транзисторе Т4, низкочастотный сигнал через педальный регулятор громкости R20 поступает на трех­каскадный усилитель НЧ. Схема этого усилителя аналогична схеме усилителя НЧ приемника «Спидола», причем транзисторы Т5 и Т6 играют роль манипулятора. Напряжение пи­тания подводится к транзисторам через кнопку Kн1, позволяющую прекращать звучание инструмента на время пауз. Необходимо отметить, что выходная мощность применен­ного усилителя достаточна в усло­виях небольшой комнаты. При кон­цертном исполнении выходное на­пряжение с гнезд Гр1 необходимо подавать на более мощный усилитель.

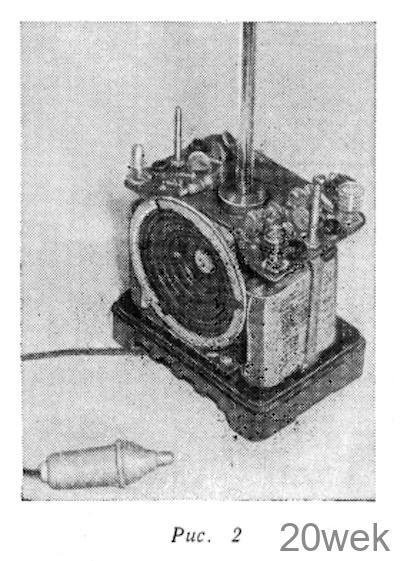

ТЕРМЕНВОКС НА ТРАНЗИСТОРАХ

Все катушки инструмента намо­таны на унифицированных полисти­роловых каркасах с сердечника­ми Ф-600. Катушки и L2 со­держат по 4X55 витков провода ЛЭШО-5Х 0,05, L3 — 3X 1000 витков провода ПЭЛ-0,06, L4 — 4Х 60 витков провода ЛЭШО-5Х0.05 и L5—4X50 витков этого же провода. Низкоча­стотные трансформаторы Тр1 и Тр2, громкоговоритель Гр1 и антенна А — применены от приемника «Спидола». Трансформаторы собраны на сер­дечниках из пермаллоевых пластин Ш-8, толщина пакета 8 мм. Обмотка I трансформатора Тр1 содержит 2200 витков провода ПЭЛ-0,1, а обмотка II—2Х 480 витков провода ПЭЛ-0,14. Обмотка I трансформатора Тр2 со­стоит из 2X350 витков провода ПЭЛ-0,18, а обмотка II — из 92 витков провода ПЭЛ-2Х0,29. Гром­коговоритель — типа 1ГД—1ВЭФ с сопротивлением звуковой катушки 3,5 ом. Телескопическая антенна состоит из 8 секций длиной по 120 мм. Конденсатор переменной емкости С18 можно применить от любого малога­баритного приемника, включив па­раллельно обе его секции.

Терменвокс питается от двух ба­тарей типа КБС-Л-0,5, соединенных последовательно.
