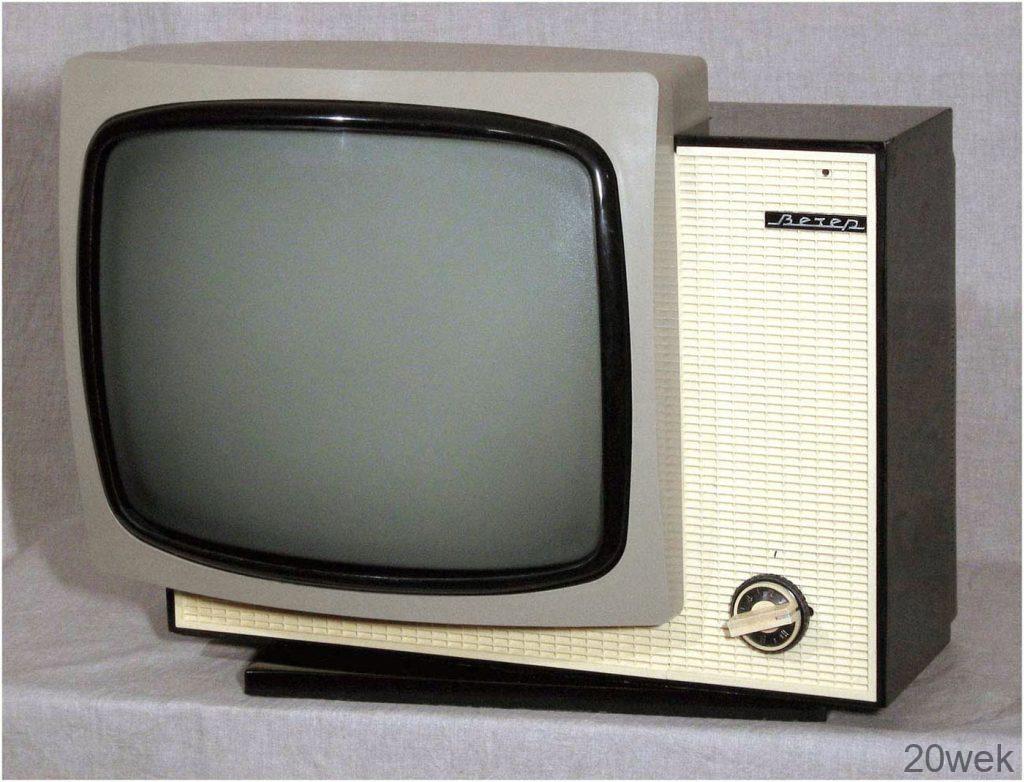

ТЕЛЕВИЗОР «Вечер»

К. ЗАБЕЛИН, Н. ИЗЮМОВ, В. КЛИБСОН, И. ПЕВЗНЕР, Радио №11/1966, ст.29

Телевизор «Вечер» содержит 8 радиоламп, 21 тран­зистор и 25 полупроводниковых диодов. Его па­раметры соответствуют требованиям ГОСТа к те­левизорам второго класса.

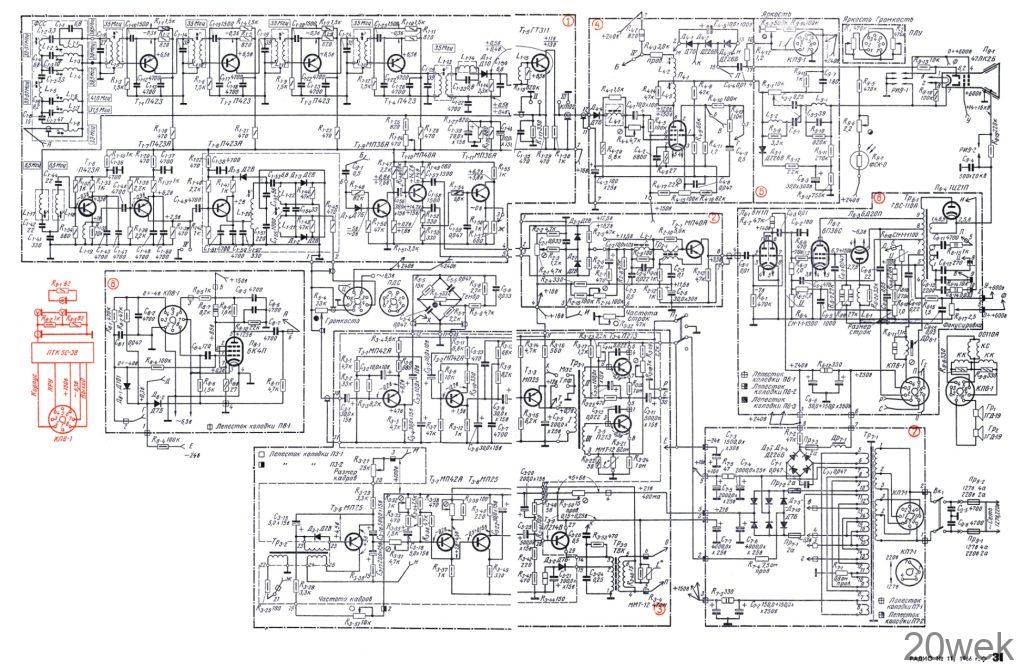

Принципиальная схема. На входе телевизора установлен унифицированный ламповый блок ПТК5С-38. С выхода этого блока напряжение ПЧ подается на ком­бинированный усилитель ПЧ изображения (УПЧИ), который содержит пять каскадов.

Первый каскад УПЧИ собран на лампе 6К4П (Л8-1)а последующие четыре каскада — на транзисторах П423 (Т₁_₁—Т₁_₄). Ламповый каскад облегчает согла­сование выхода ПТК со входом транзисторных каскадов УПЧИ, а также упрощает осуществление АРУ. Уси­ление напряжения ПЧ в основном происходит в тран­зисторных каскадах.

Избирательность резонансных и полосовых усилите­лей на транзисторах зависит от амплитуды входного сигнала; по мере ее увеличения избирательность падает. Поэтому в телевизоре «Вечер» тре­буемая избирательность создается уже на входе транзисторных каска­дов УПЧИ при помощи сложного фильтра сосредоточенной селекции (ФСС). ФСС содержит восемь кон­туров: L₁_₁С₁_₁—L₁_₈C₁_₈. Он вклю­чен в качестве нагрузки лампового каскада УПЧИ. С выхода ФСС на­пряжение сигнала ПЧ поступает не­посредственно на контур L₁_₉C₁_₉ в базовой цепи транзистора Т₁_₁ вто­рого каскада УПЧИ.

В качестве коллекторных нагрузок всех транзисторных каскадов УПЧИ применены сильно связанные кон­туры. Ввиду того, что транзисторы обладают малыми выходными сопро­тивлениями, эти контуры оказывают­ся сильно зашунтированными и по­лоса пропускания отдельного каска­да получается около 9—10 Мгц.

Именно поэтому избирательные свой­ства тракту УПЧИ придаются фильт­ром сосредоточенной селекции, уста­новленным на входе транзисторной части УПЧИ.

Видеодетектор телевизора — обычный диодный, на диоде Д10 (Д₁_₁), видеоусилитель — двухкаскадный. Первый каскад видеоусилителя собран на транзисторе ГТ311 (Т₁_₅) типа п-р-п, а выходной — на пентодной части лампы 6Ф4П (Л₄_₁).

Предварительное усиление видеосигнала необходимо потому, что максимальное выходное напряжение УПЧИ, которое снимается с транзистора Т₁_₄, не мо­жет быть более 1,5 в. Режим транзистора Т₁_₅ выбран так, чтобы при его запирании максимальное напряже­ние на коллекторе не превышало допустимого (+12 в). Установка положения рабочей точки транзистора про­изводится потенциометром R₁_₂₄.

Коррекция формы частотной характеристики видео­усилителя осуществляется с помощью индуктивностей L₁_₁₅; L₄_₁; L₄—₂; L₄-з ^и конденсатора С₁_₃₅ в эмиттер- ной цепи транзистора T1-5    Из этой же цепи на вход усилителя ПЧ звукового сопровождения подается на­пряжение разностной частоты (6,5 Мгц).

Цепь, состоящая из диода Д7Б (Д₄_₄) и резистора R₄_₂₀, предохраняет транзистор Т₁_₅ от выхода из строя при случайных бросках тока в пентодной части лампы 6Ф4П.

Регулировка контрастности изображения осущест­вляется при помощи потенциометра R₅_₁, включенного вместе с цепью R₉_₁₁ С₉_₇ парал­лельно резисторам R₄_₂ и R₄_₃ анод­ной нагрузки выходной лампы видео­усилителя. С движка этого потен­циометра через фильтр разностной частоты 6,5 Мгц L₅_₁C₅_₃ напряже­ние видеосигнала подается на катод кинескопа 47ЛК2Б (Л9-1). Между выходом видеоусилителя и движком по­тенциометра R₅_₁ включена цепь из конденсатора пере­менной емкости С₅_₁, механически связанного с R₅_₁, и дросселя L₅_₂. Эта цепь делит ВЧ составляющие видеосигнала в том же отношении, в котором делятся ее НЧ составляющие на сопротивлении потенциометра R₅_₁. Этим обеспечивается неизменность частотной характеристики видеосигнала при регулировке контра­стности. Цепь, состоящая из диода Д₅_₁ и параллельно включенных конденсатора С₉_₃ и резистора R₉_₁₂, служит для передачи постоянной составляющей на катод кинескопа для ограничения тока его луча и пре­дотвращения появления светящейся точки на экране после выключения телевизора. При начале работы строчной развертки и появлении импульсов обратного хода на лампе АРУ напряжение «вольтодобавки» через варистор СН-1-1-1100 (R₆_₁₈) пос­тупает на анод диода Д₈_₂, компенсирует отрицатель­ное напряжение, отпирает диод, и устройство АРУ начинает работать.

В телевизоре применена автоматическая ре­гулировка яркости изображения (АРЯ) в зави­симости от внешней освещенности экрана ки­нескопа. Для АРУ используется свойство фото­резисторов изменять свое сопротивление под влиянием света. Фоторезистор ФСК-0 (R₉_₇) включен в цепь управляющего электрода кинеско­па таким образом, что при освещении его ток в цепи увеличивается и потенциал управляющего электрода повышается, вследствие чего яр­кость увеличивается. Фоторезистор R₉_₇ уста­новлен в футляре телевизора таким образом, что свет от экрана на него не падает, а влияет только внешняя освещенность. Для возможности регулировки действия АРЯ последовательно с фо- торезкстором включен потенциометр R₉_₆, ось которого выведена на заднюю стенку. Ключевая АРУ с задержкой выполнена на триодной части лампы 6Ф4П и диоде Д101 (Д₈_₁). Схема АРУ особенностей не имеет. Регулирующее напряжение подается на лампу усилителя ВЧ в ПТК и лампу 6К4П (Л₈_₁) первого каскада УПЧИ. Величина начального регулирующего напряжения может быть установлена изменением напряжения на катоде триода Л₄_₁ с помощью потен­циометра R₄_₁₅. Устройство АРУ эффективно действует при изменении входного сигнала до 60 дб.

Усилитель ПЧ звукового сопровождения — трехка­скадный. На его входе установлен полосовой фильтр, состоящий из двух последовательных резонансных кон­туров (L₁_₁₇C₁_₄₂ и L₁_₁₈C₁_₄₄) с емкостной связью через конденсатор С1_₄₁. В коллекторную цепь тран­зистора П423А (Т1-6) первого каскада усилителя вклю­чен дроссель L₁_ ₁₉, образующий вместе с входной ем­костью транзистора второго каскада контур с очень широкой полосой пропускания. Второй каскад на тран­зисторе П423А (Т₁_₇) собран по реостатной схеме. Третий каскад на таком же транзисторе (T1-6) работает в режиме ограничения. Диод Д2В (Д1-5) служит для дополнительного подавления амплитудной модуляции. Частотным детектором служит дискриминатор на дио­дах Д2В (Д₁_2 Д₁_з). Продетектированные сигналы звукового сопровождения поступают на четырехкаскад­ный транзисторный бестрансформаторный усилитель НЧ. Регулировка тембра осуществляется между пер­вым и вторым каскадами. Выходной каскад собран по двухтактной схеме и работает в режиме класса АВ, Нагрузкой усилителя НЧ служат два громкоговорителя 1ГД-19. Его максимальная неискаженная мощность — 2 вт.

Узел синхронизации телевизора выполнен полностью на полупроводниковых приборах. Он состоит из ампли­тудного селектора на транзисторе МП36А (T1-9), усилителя-ограничителя на транзисторе МН40А (T₁—₁₀), осуществляющего также и формирование двух противо­фазных напряжений синхросигнала для АПЧ и Ф, и системы АПЧ и Ф строчной развертки на диодах Д2В (Д₂-1 Д2-2) Синхросигналы для кадровой развертки снимаются с резистора R1-53 в цепи коллектора T1-10.

Выделение кадрового синхроимпульса производится интегрированием в цепи R₁_₅₄С₁_₅₉. Выделенные син­хроимпульсы усиливаются в каскаде на транзисторе Т1-11. По принципу действия узел синхронизации аналогичен ламповому. Цепь из диода Д7Б (Д₁_₄) и резистора R1_₄₆ в цепи базы транзистора T1-9 служит для устранения возможной перегрузки перехода база — эмиттер транзистора по обратному напряжению при максимальной амплитуде выходного видеосигнала.

Задающий блокийг-генератор строчной развертки выполнен на транзисторе МП40А (T₂_1) по схеме с эмиттерно-базовой связью. Принцип действия приме­ненного блокинг-генератора совершенно аналогичен принципу действия широко известного лампового. Питание транзистора Т₂-1 осуществляется пониженным напряжением (12 в) ст делителя, состоящего из рези­сторов R₂_₄ и R₂_₁₂. Частоту блокинг-генератора можно изменять в обе стороны от номинального значения (15625 гц), изменяя напряжение на базе Т₂_₁ при по­мощи потенциометра R₂_₁₄.

Импульсы строчной частоты с резистора R₂_₁₃ ^на‘ грузки коллектора транзистора Т₂_₁ подаются на сетку разрядной лампы (два триода лампы 6Н1П (Л6-1), соединенные параллельно). В анодной цепи этой лампы формируется пилообразно-импульсное напряжение, подаваемое на управляющую сетку выходной лампы строчной развертки.

Выходной каскад строчной развертки выполнен на лампах 6П36С (Л_б_₂), 6Д20П (Л₆_₃) и 1Ц21П (Л₆_₄). В нем применены унифицированные детали: строчный автотрансформатор ТВС-110А, отклоняющая система ОС-1ЮА и регулятор линейности строк РЛС-110А. Схема выходного каскада полностью соответствует схеме такого же каскада в унифицированном телеви­зоре УНТ-47/59. В телевизоре применено устройство для гашения обратного хода луча по горизонтали и вер­тикали, позволяющее устранить засветки растра справа и слева, возникающие в связи с применением строчных трансформаторов ТВС-110А, имеющих увеличенную длительность обратного хода до 21%. Устройство пред­ставляет собой импульсный выпрямитель на трех дио­дах Д226В (Д₄_1—Д₄_₃), ограничивающий с двух сторон строчные и кадровые импульсы обратного хода. Вы­прямленное напряжение используется для питания за­дающего генератора кадровой развертки.

Узел кадровой развертки полностью транзисторный. Он состоит из четырех каскадов: блокинг-генератора на транзисторе МП25 (T3-6) усилительного каскада на транзисторе МП42А (Т₃_₇), эмиттерного повторителя на транзисторе МП25 (T₃_₈) и выходного каскада на тран­зисторе П214В (T₃_₉). Импульсно-пилообразное на­пряжение выделяется в цепи эмиттера T₃_₆ на рези­сторе R₃_₃₀ и конденсаторе С₃_₁₇. Одновременно в цепи, состоящей из резисторов R₃_₃₁, R₃_₃₂, R3-33 ^и конден­сатора С₃_₁₈ создается параболическая составляющая, которая вместе с импульсно-пилообразным напряже­нием поступает на базу транзистора T₃_₇. На эмиттер этого транзистора со специальной обмотки выходного трансформатора кадров Тр₃_₃ подается напряжение, пропорциональное току, протекающему через отклоня­ющие катушки. Таким образом на нагрузочном рези­сторе R₃_₃₇ коллектора Т₃_₇ образуется усиленный раз­ностный сигнал.

Напряжение этого сигнала через эмиттерный повто­ритель на транзисторе МП25 (Т₃_₈) поступает на базу транзистора П214В (Т₃_₉) выходного каскада. Эмиттер­ный повторитель необходим для усиления тока, управ­ляющего выходным каскадом. Режим выходного каскада регулируется при помощи потенциометра К₃_₅₀. Наз­начение цепи R₃_₄₄С₃_₂₁Д₃_₂ —ограничение амплитуды импульсов обратного хода на транзисторе T₃_₉.

Выходной трансформатор кадровой развертки Тр₃_₃— трехобмоточный. Третья обмотка предназначена для получения напряжения обратной связи, пропорцио­нального отклоняющему току. При помощи этого напря­жения осуществляется стабилизация вертикального раз­мера изображения и автоматическая регулировка ли­нейности изображения по кадрам.

Конструкция телевизора. Телевизор собран на вер­тикальном шасси. Конструкция телевизора блочная, причем большинство блоков выполнено с применением печатного монтажа. Для облегчения теплового режима блоки, содержащие транзисторы, размещены в нижней части шасси. Для удобства осмотра и ремонта телевизора предусмотрена возможность поворота шасси вокруг вертикальной оси на 180°, с фиксацией при повороте на 90°.

На передней панели телевизора, помимо кинескопа и громкоговорителей, расположены ручки управления ПТК. Другие основные органы управления (выклю­чатель сети, регуляторы контрастности и яркости изображения, тембра и громкости звукового сопровож­дения) находятся на верхней части футляра. Вспомога­тельные органы регулировки, а также гнезда для вклю­чения антенны, головных телефонов и магнитофона, предохранители, панели для включения приставки двух­речевого сопровождения (ПДС) и пульта дистанцион­ного управления (ПДУ) расположены на задней стенке футляра. Корпус телевизора выполнен из дерева и пла­стмассы. Габаритные размеры 610X480X340 мм. Вес телевизора около 25 кг.
