Телевизор «Радий-Б»

П. МАЛЫШЕВ, Н. ПОРЦИГ, Радио №6/1966, ст.22

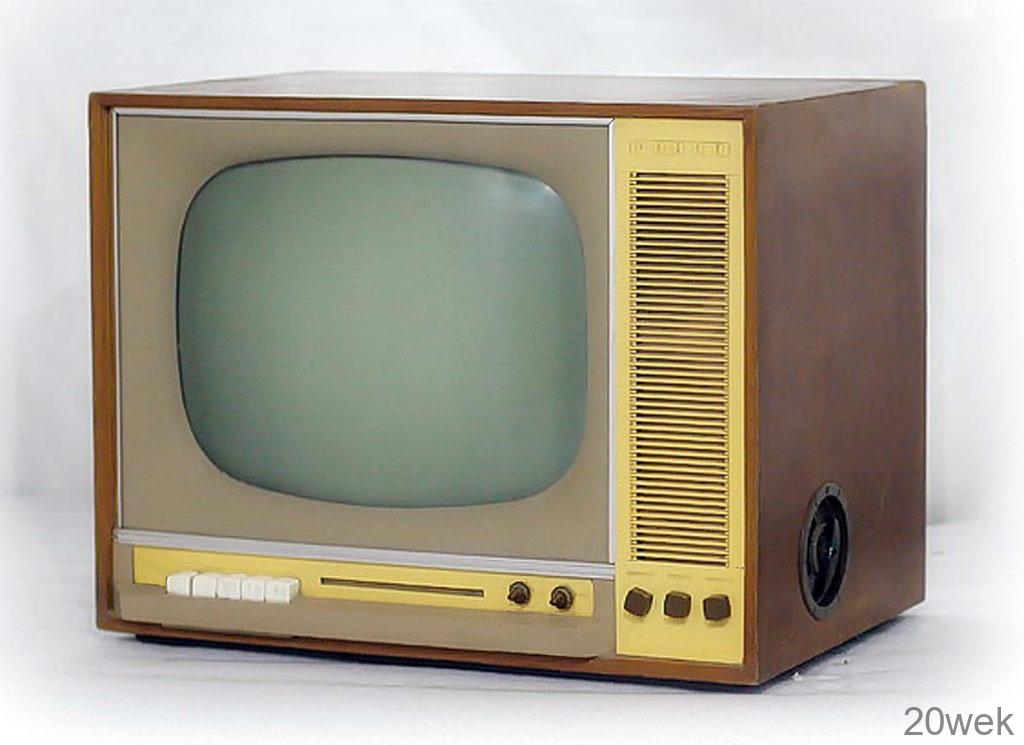

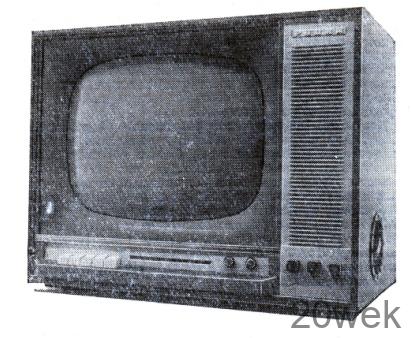

«Радий-Б» — так Горьковский те­левизионный завод имени В. И. Ле­нина назвал модернизированный телевизор «Радий-А», в котором из­менены электрическая схема и кон­струкция шасси. По внешнему оформ­лению телевизор «Радий-Б» (см. фо­тографию в заголовке статьи) резко отличается от ранее выпускавшегося.

Изменения, произведенные в теле­визоре, позволили значительно уменьшить высоту и глубину футля­ра, размеры которого составляют 565X430X360 мм. Уменьшение глу­бины футляра стало возможным бла­годаря применению выпуклой алю­миниевой задней стенки, которая также улучшает теплоотдачу и вен­тиляцию, облегчая тепловой режим телевизора.

Клавишный переключатель рода работы, тонрегистра и выключения телевизора расположен на левой сто­роне передней панели, а на правой стороне, под кинескопом, помещены ручки настройки блока УКВ и ре­гулятора громкости. Шкала настрой­ки на УКВ ЧМ станции находится в центре, под экраном, а ручки ре­гулировки контрастности, яркости и четкости — в нижней части пласт­массовой декоративной накладки, под которой расположены громко­говорители.

Изменения конструкции сводятся в основном к следующему. Ручки ПТК перенесены на правую боко­вую сторону фут­ляра. Поэтому в телевизоре приме­нен блок ПТК-38 (с длиной оси 38 мм) вместо ПТК-74. Соответ­ственно изменено крепление блока. В связи с приме­нением в модерни­зированном теле­визоре блока УКВ типа ИП2 (вместо УКВ-И) перерабо­тана конструкция верньерного меха­низма настройки. С целью уменьшения высоты теле­визора верхнее шасси приближено к нижнему, а для улучшения теплового режима оно сдвинуто назад. В результате верхнее шасси телевизора можно выдвинуть и откинуть вверх или вниз, не вынимая телевизора из футляра. Это значительно облегчает смену ламп и деталей верхнего шас­си. Вырез в дне футляра, закры­ваемый картонным щитком, увели­чен. Это упростило доступ к деталям нижнего шасси. Таким образом ос­мотр и ремонт телевизора в большин­стве случаев можно производить не разбирая его.

Монтаж телевизора также пере­работан. Он сделан более надежным и доступным для осмотра и ремонта. Анодные предохранители в телеви­зоре «Радий-Б» можно менять, не вскрывая задней стенки, а лишь вынув колодку подключения сети, смонтированную на отдельном кар­тонном щитке. Этот щиток закрывает анодные предохранители, когда се­тевая колодка включена.

В принципиальной схеме телеви­зора «Радий-Б», по сравнению со схемой телевизора «Радий-А», про­изведены некоторые изменения.

Канал изображения

В цепях анодов и экранирующих сеток ламп усилителя ПЧ изобра­жения заменены конденсаторы развязывающих фильтров, потому что сопротивление применявшихся в те­левизоре «Радий-А» керамических конденсаторов типа КТ и КД ем­костью 6800 пф в диапазоне частот 25—40 Мгц имеет преимущественно индуктивный характер, в результате чего коэффициент устойчивого усиле­ния каскадов усилителя ПЧ изо­бражения понижается. Чтобы повы­сить этот коэффициент, величина емкости развязывающих конденсато­ров С₅₄, С₅₅, С₅₈, С₅₉, С₆₉, С₇₁, С₇₃ изменена на 3300 пф.

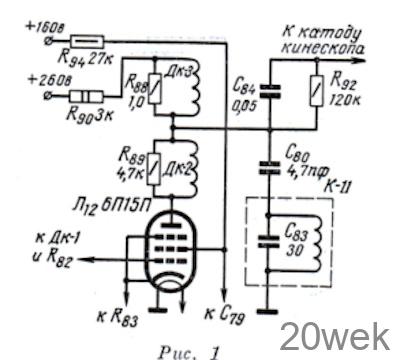

Для улучшения частотных харак­теристик усилителя ПЧ изображе­ния и видеоусилителя схемы под­ключения режекторного контура К-12-1 и регулировки контрастности изменены. В телевизоре «Радий-Б» эти схемы аналогичны телевизору «Рубин-102-В» (см. принципиальную схему «Рубина-102-В» на стр. 270— 271 книги Ельяшкевича «Справоч­ник по телевизионным приемникам», 3-е издание, М., «Энергия», 1964). Контур К-11, препятствующий про­никновению частоты биений (6,5 Мгц) на катод кинескопа, в телевизоре «Радий-А» был установлен как фильтр-пробка. В модернизирован­ном телевизоре этот контур включен в анодную цепь видеоусилителя и служит режектором (рис. 1). Для ог­раничения тока луча кинескопа в цепь его катода включена цепь автоматического смещения, состо­ящая из соединенных параллельно резистора R₉₂ и конденсатора С₈₄.

Канал звукового сопровождения

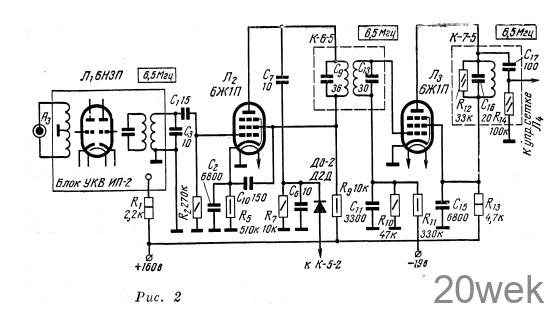

Вместо ранее применявшегося для приема УКВ ЧМ радиостанций бло­ка УКВ типа И с промежуточной частотой 8,4 Мгц применен новый высокочастотный блок УКВ типа ИП2 с промежуточной частотой 6,5 Мгц. В связи с этим в схеме исключен преобразовательный кас­кад на лампе 6И1П (Л₂) и детали гетеродина этого каскада (контур К-9, резисторы В₅—100 кож, Л₆— 27 кож, конденсатор С₅—30 пф). Взамен преобразовательного уста­новлен дополнительный каскад уси­ления ПЧ звукового сопровожде­ния (6,5 Мгц) на лампе 6Ж1П (Л₂), работающий только во время приема УКВ ЧМ станций (рис. 2).

Для улучшения частотной харак­теристики усилителя НЧ телевизора изменена схема тонрегистра, кото­рый находится в цепи отрицатель­ной обратной связи (рис. 3).

Узлы синхронизации и АРУ

Для лучшей работы амплитудного селектора, собранного на пентодной части лампы 6Ф1П (Л₁₃), величины резисторов R₉₉ и R₁₀₁ делителя, с которого снимается напряжение на экранирующую сетку лампы, изменены на 470 кож. Кроме того, питание анода и экранирующей сетки селекторной лампы осуществляется напряжением +150 в.

В устройстве АРУ исключен ре­зистор R₈₆—3,3 Мом, через который в телевизоре «Радий-А» напряжение «вольтодобавки» подавалось на диод АРУ типа Д2Д (Дд-6) и это напря­жение поступает на диод Дд-6 с по­тенциометра фокусировки R₁₀₇, вы­вод которого отсоединен от шасси и присоединен к аноду диода.

Блок разверток

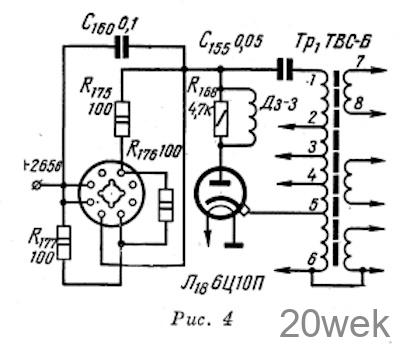

Регулирование размера изображе­ния по горизонтали производится не измекениеп индуктивности катуш­ки РРС, а путем изменения напря­жения на аноде и экранирующей сет­ке лампы 6П13С (Л₁₇) выходного каскада строчной развертки с по­мощью ступенчатого изменения вели­чины гасящего сопротивления в цепи питания (цепь из резисторов R₁₇₅ R₁₇₆ R₁₇₇ на рис. 4). Для переключения резисторов этой цепи применен ти­повой сетевой переключатель напря­жения.

Преимущество нового способа пе­ред старым заключается в облегче­нии электрического и температурного режимов выходного каскада строчной» развертки и меньшем изменении величины напряжения на втором аноде кинескопа при регулировании го­ризонтального размера изображения.

Для защиты лампы 6П13С от вы­хода из строя при нарушении рабо­ты задающего генератора строк на управляющую сетку подается зна­чительное отрицательное напряже­ние смещения (—20 в) от специаль­ного выпрямителя. Чтобы исключить действие термотоков управляющей сетки лампы выходного каскада кад­ровой развертки 6П18П (Л₁₅), кото­рые вызывают «заворот изображе­ния снизу», в катод лампы Л₁₅ введена цепь автоматического сме­щения, состоящая из резистора R139—390 ом и конденсатора С₁₃₉— 100 жкф, а также уменьшена общая величина сопротивлений в цепи уп­равляющей сетки лампы с 1090 ком до 757 ком.

Выпрямитель

С целью получения необходимой величины отрицательного напряже­ния смещения на управляющей сет­ке лампы 6П13С (—19-20 в) в вы­прямителе смещения вместо селено­вого столбика АВС-1-75 использу­ется германиевый диод типа Д2Б (Дс-6).

Одновременно улучшена фильтра­ция выпрямленного отрицательного напряжения, для чего в фильтре вы­прямителя применен Г-образный фильтр, состоящий из резистора R₁₁₇—2 ком и электролитического конденсатора С₁₀₇ большой емко­сти—100 мкф.

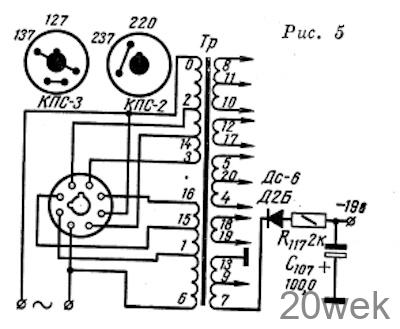

В первичной (сетевой) обмотке си­лового трансформатора предусмотре­ны дополнительные секции, позволя­ющие телевизору нормально рабо­тать при повышенном напряжении сети. Дополнительные секции пере­ключаются при помощи двух спе­циальных вставок КПС-2 и КПС-З, входящих в комплект телевизора (рис. 5).

Режимы работы электровакуумных и полупроводниковых приборов, резисторов и конденсаторов пере­смотрены в сторону уменьшения на­грузки.
