Сувенир

В. БОРОДИН, В. ЕФРЕМЕНКО, В. ШИШКИН, Радио №1/1967, ст.41

Переносный радиоприемник «Су­венир» представляет собой су­пергетеродин, собранный на 10 транзисторах и двух кристалличе­ских диодах, и предназначен для работы в длинноволновом, средневол­новом и двух полурастянутых корот­коволновых диапазонах.

Основные технические данные

Диапазон волн: длинные волны (ДВ) — 735,3-2000 м; средние вол­ны (СВ) — 186,9-571,4 м; короткие волны КВ-II—46,1 — 77 м; КВ-1 — 24,8-44,1 м.

Реальная чувствительность по диа­пазонам (при отношении U_с/U_ш>=10) не хуже: ДВ—2,0 мв/м; СВ — 1,0 мв/м; КВ — 100 мкв.

Избирательность по соседнему ка­налу при расстройке на + 10 кгц не хуже 40 дб.

Полоса воспроизводимых частот — 200-4000 гц. Номинальная выходная мощность 150 мвт. Ток, потреб­ляемый приемником в режиме мол­чания при напряжении батареи 9 в, не более 6 мА, при номинальной выходной мощности — 40—50 ма.

Приемник питается от двух батарей КБС-Л-0,5, соединенных между со­бой последовательно. Работоспособ­ность приемника сохраняется при напряжении источника питания не ниже 4 в.

Габариты приемника — 260 X 160 X 67 мм, вес с источником питания — 1,6 кг.

Принципиальная схема

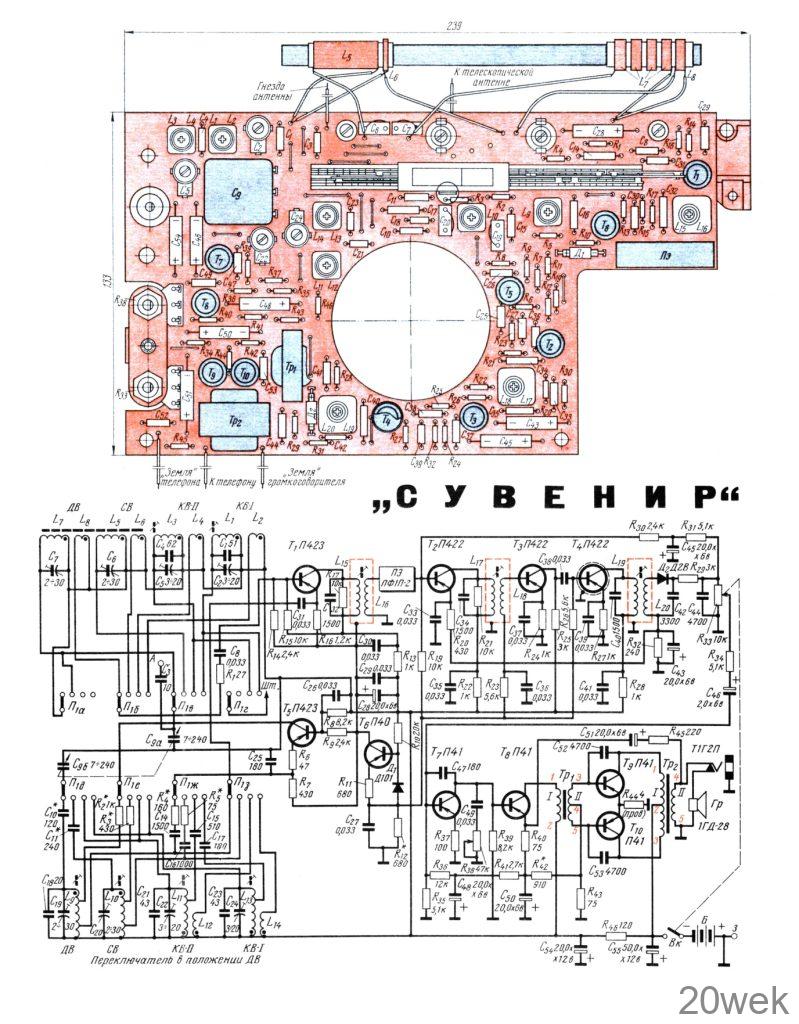

Принципиальная схема приемника приведена на рис. 1 на 3-й странице обложки.

В диапазонах длинных и средних волн прием осуществляется на маг­нитную антенну, выполненную на ферритовом стержне марки Ф-600, а на коротковолновых диапазонах — на выдвижную телескопическую ан­тенну. Связь всех входных контуров со входом преобразовательного кас­када трансформаторная.

Преобразовательный каскад соб­ран на транзисторе T₁ типа П423. Напряжение сигнала подается в цепь базы, а гетеродина — в цепь эмит­тера (через конденсатор С₃₁) транзи­стора Т1. Нагрузкой каскада служит контур L₁₅С₃₂, который для расши­рения полосы и повышения устой­чивости работы преобразователя зашунтпрован резистором R₁₇.

Гетеродин собран на отдельном транзисторе Т5 типа П423, включен­ном по схеме с общей базой. Напря­жение гетеродина в цепь эмиттера преобразователя на диапазонах ДВ и СВ подается по автотрансформатор­ной схеме, на диапазонах КВ — по трансформаторной.

Для обеспечения необходимой из­бирательности в приемнике использо­ван пьезокерамический фильтр типа ПФ1П-2, выполняющий роль фильт­ра сосредоточенной селекции. Полоса фильтра на уровне 6 дб — 8,5-12,5 кгц, избирательность при расстройке на + 10 кгц — 40 дб, средняя ча­стота — 465 + 2 кгц, неравномерность в полосе фильтра 3 дб, сопротивление входное — 1,5 ком, выходное — 600 ом.

Усилитель ПЧ трехкаскадный. Он собран на транзисторах Т₂— Т₄ типа П422, включенных по схеме с общим эмиттером. Первый и третий кас­кады усилителя резонансные, вто­рой — реостатный. Введение между первым и третьим каскадами УГПЧ реостатного каскада позволило по­высить устойчивость работы усили­теля и отказаться от применения цепей нейтрализации. Для расши­рения полосы тракта УПЧ и повы­шения его устойчивости контур L₁₇С₃₄ зашунтироваи резистором R₂₁. Ста­билизация режима транзисторов УПЧ осуществляется цепочками R₂₀, R₃₂, Сзз — ^в первом: R₂₄, C₃₇ — во втором и R₂₇С₃₉— в третьем каскадах усилителя, включенными в цепи эмиттеров, а также резисторами R19, R₂₃ и R₂₆, включенными в цени баз транзисторов.

Детектор выполнен на диоде Д₂ типа Д2В. Для уменьшения нелиней­ных искажений при малых сигналах на диод подано в обратном направ­лении напряжение, создаваемое током эмиттера транзистора Т₂ на рези­сторе R₃₂.

Напряжение АРУ через фильтр R₃₁ С₄₅ подается на базу транзистора первого каскада УПЧ (T₂).

Питание транзисторов усилителя ПЧ осуществляется от общего ис­точника питания через фильтры R₂₂ С₃₅ (T2, T3) и R₂₈C₄₁(T₄)- Напря­жение смещения на эти транзисторы подается со стабилизатора напряже­ния, собранного на транзисторе T3 типа П40. Стабилизация осуществля­ется с помощью кремниевого диода Д₁ (Д101), включенного в цепь база- эмиттер транзистора Т6 и резисторов R10 , R₁₁. Стабилизатор служит также для стабилизации напряжения ис­точника питания при разрядке бата­рей и питания стабилизированным напряжением коллекторных и базовых цепей каскадов преобразователя и гетеродина.

Усилитель НЧ состоит из двух каскадов предварительного усиления на транзисторах T₇, T₈ типа П41 и двухтактного оконечного каскада, собранного на транзисторах T₉, T₁₀ (П41). Первые два транзистора имеют гальваническую связь между собой, что обеспечивает высокую стабиль­ность работы.

Напряжение начального смещения па базах транзисторов T7 и T₉, T₁₀ обеспечивается за счет напряжения, создаваемого на резисторах R₄₀, R₄₂ и R₄₃ эмиттерным током транзистора T8.            Частотная характеристика усилителя НЧ в области нижних звуковых частот определяется фильтром R₄₁, С₄₈, а коррекция частотной харак­теристики усилителя осуществляется конденсаторами С₄₇, С₅₂ и С₅₃. Пе­ременный резистор R38 является регулятором тембра по высоким ча­стотам. На частоте 4000 гц регули­ровка тембра составляет не менее 6 дб.

Второй и оконечный каскады уси­лителя НЧ охвачены отрицательной обратной связью (R₄₅, C₅₁).

Конструкция и детали

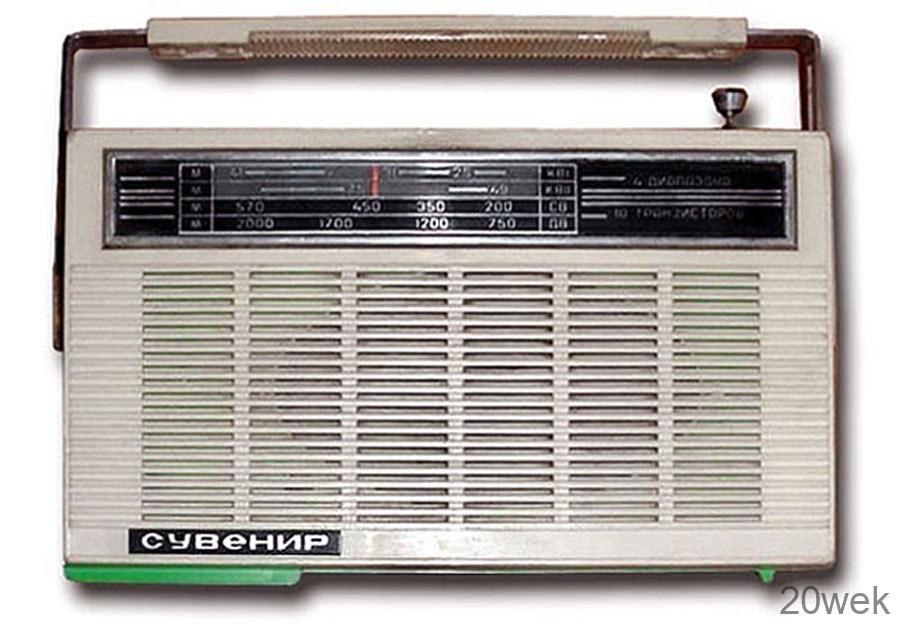

Футляр приемника из­готовлен из ударопроч­ного цветного полисти­рола. На передней па­нели расположена шка­ла приемника, програ­дуированная в метрах. Органы управления (ре­гулятор громкости с вы­ключателем питания, ре­гулятор Тембра и ручка настройки) расположены на боковой стенке корпуса, а пере­ключатель диапазонов — на его зад­ней стенке. В правом верхнем углу корпуса расположена телескопиче­ская антенна. Для переноски при­емника имеется жесткая ручка, оформ­ленная цветной пластмассой. В ста­ционарных условиях ручка убира­ется в футляр. Гнезда «антенна» и «земля» расположены на: правой бо­ковой стенке футляра, а гнездо для подключения телефона — на задней стенке.

Монтаж приемника выполнен на печатной плате из фольгированного гетинакса. Расположение деталей на плате показано на рис. 2 на 3-й странице обложки.

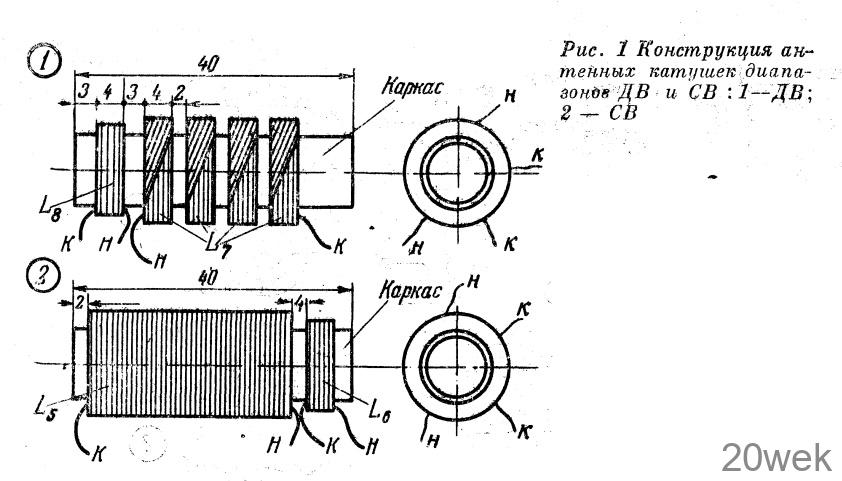

Антенные катушки диапазонов ДB и СВ намотаны на подвижных кар­касах, размещенных на стержне из феррита Ф-600 диаметром 8 и длиной 160 мм. Конструкция катушек при­ведена на рис. 1.

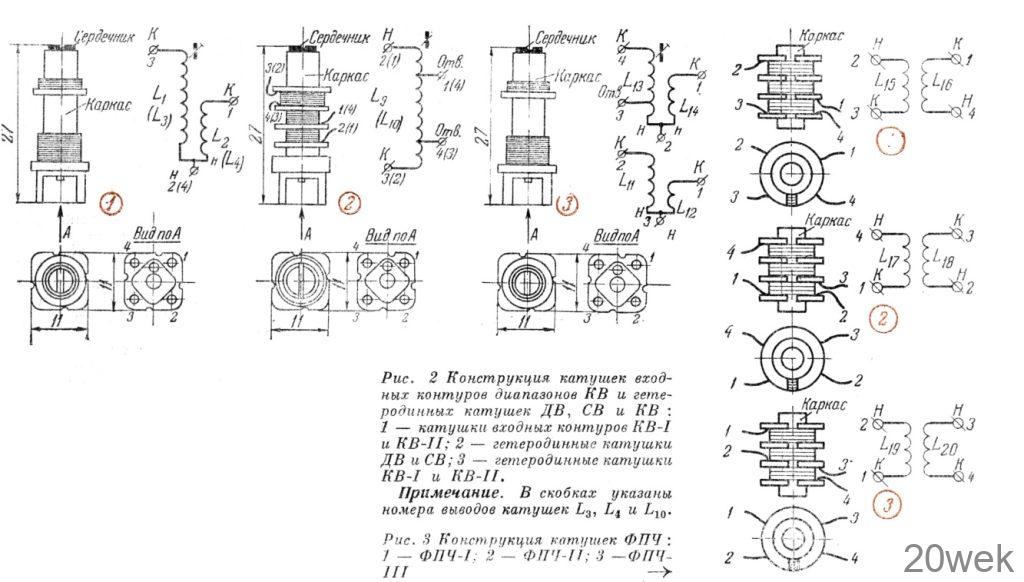

Катушки входных контуров диапазонов КВ и гетеродинные катушки диапазонов ДВ, СВ и КВ намотаны на каркасах из полистирола. Ка­тушки диапазонов ДВ и СВ имеют, подстроечные сердечники из феррита Ф-600, а диапазонов КВ — из фер­рита Ф-100. Конструкция катушек приведена на рис. 2.

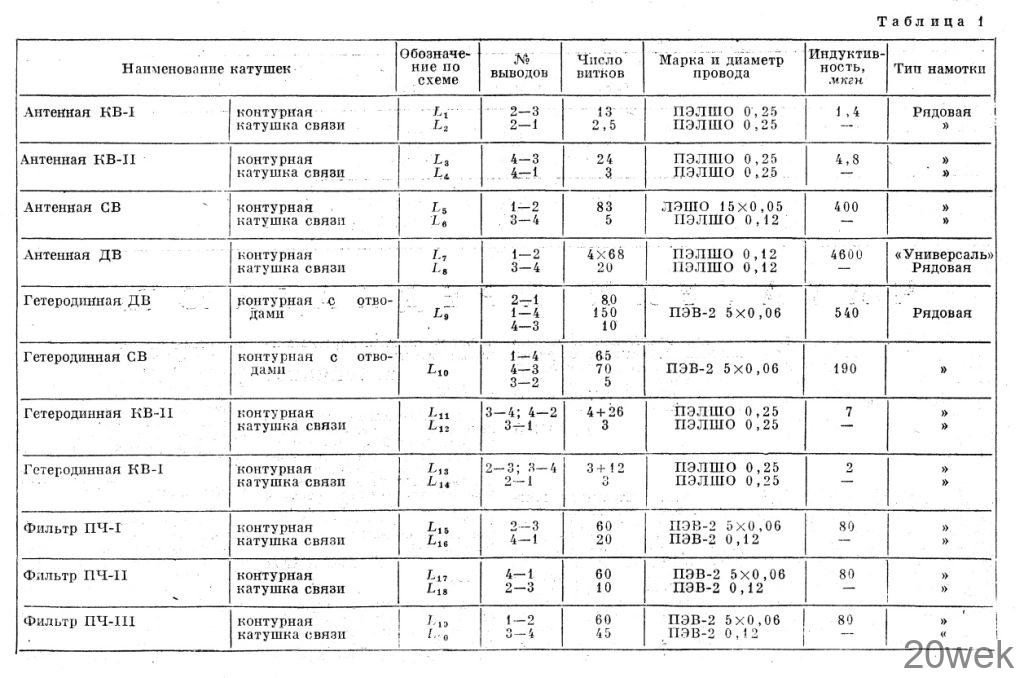

Все контурные катушки фильтров ПЧ намотаны на броневых сердеч­никах из феррита Ф-600 с внешним диаметром 8 мм. Конструкция ка­тушек показана на рис. 3. Намоточ­ные данные всех катушек приведены в табл. 1

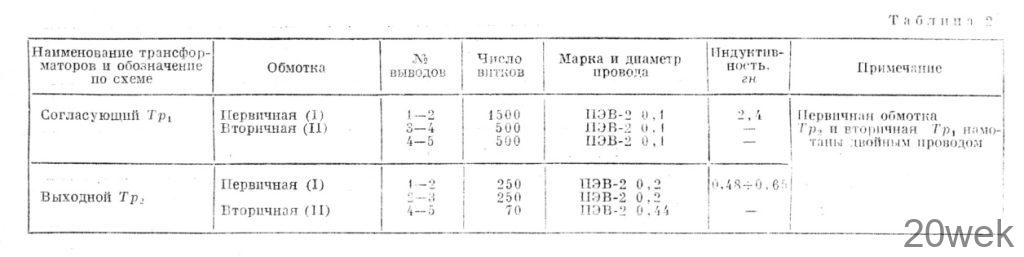

Согласующий трансформатор Тр₁ выполнен на сердечнике из пермаллоевых пластин Ш6 X 6 мм, а выход­ной трансформатор — на сердечнике Ш6 X 12 мм. Намоточные данные трансформаторов приведены в табл. 2

В приемнике применены резисторы типа УЛМ, за исключением R₃₃ (СПЗ-4в), R₃₈ (СПЗ-4а) и R₄₄ (про­волочный); конденсаторы типа КТ-1а, К10-7В, ПМ-2, К50-3. Подстроечные конденсаторы C6, С₇, С₁₉,         С₂₀ — проволочные; С₂, С₅, С₂₂, С₂₄ — типа КПК-МП. Блок конденсато­ров переменной емкости С₉ — типа КПЕ-5 (9-280 пф).
