Stephen Woodward, Радиолоцман №1-2/2024, ст.49

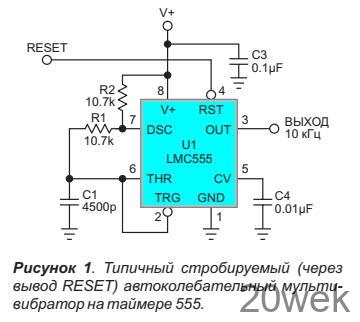

Классический и универсальный таймер 555 находит применение во многих приложе­ниях генерации низких и средних частот. Неко­торым из них требуется возможность выбо­рочного включения и выключения в нужные моменты времени, и для этой цели удобно использовать вывод RESET (СБРОС) тайме­ра 555, как показано на Рисунке 1.

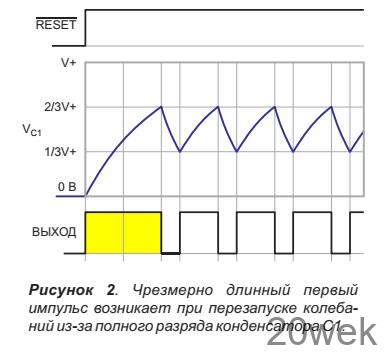

Подача сигнала RESET («лог. 0») удержи­вает выход на низком уровне, а частотозада­ющую RC-цепь — в известном и точно воспро­изводимом (разряженном) состоянии. Но есть одна «загвоздка», которая возникает, когда RESET возвращается в «лог. 1», и коле­бания возобновляются. Проблема проиллюс­трирована Рисунком 2.

Первый импульс, формируемый при перезапуске, значительно длиннее тех, кото­рые возникают позже. Такое происходит потому, что за время интервала выключения коле­баний времязадающий конденсатор C1 имеет возможность полностью разрядиться до 0 В. Это отличается от уровня 1/3V+, при котором «срабатывает» схема во время установив­шихся колебаний, и приводит к значительно­му увеличению времени нарастания, что создает проблемы в некоторых приложениях.

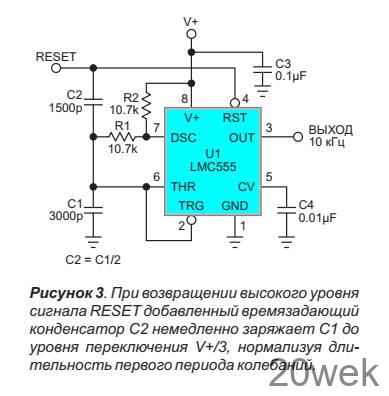

К счастью, есть простое решение, пока­занное на Рисунке 3.

Времязадающий конденсатор C1 исход­ной схемы разделен на два конденсатора, соединенных параллельно-последователь­но, так что новая емкость C1 равна 2/3 от исходной, а C2 — 1/3 от исходной. Новая последовательность запуска колебаний пока­зана на Рисунке 4. Обратите внимание на ступенчатое изменение напряжения до 1/3V+ при запуске колебаний.

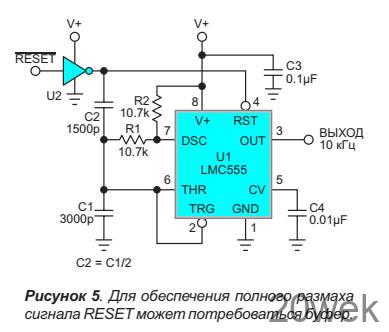

Для точной работы этой схемы источник сигнала RESET должен обеспечивать полный размах от 0 до V+ и иметь низкое выходное сопротивление. Если такого источ­ника сигнала еще не существует, может буфер, подобный показанному на Рисунке 5. Типичным выбором буфера будет что-то, подобное 74HC04.

Расчетные формулы для частоты FOSC генератора не отличаются от обычной мате­матики, приведенной в техническом описа­нии таймера 555, за исключением того, что используемая времязадающая емкость дол­жна быть равна сумме C1 + C2.

Также необходимо, чтобы сигнал RESET удерживался и приостанавливал колебания до следующего включения как минимум на несколько постоянных времени R1 (C1 + C2) (например, 5 или 6), чтобы разряд времязадающего конденсатора был точно завершен.

Материалы по теме

  1. Datasheet Texas Instruments LMC555
  2. Datasheet Texas Instruments SN74HC04
