Стереодешифратор фирмы RCA
Радио №5/1966, ст.60

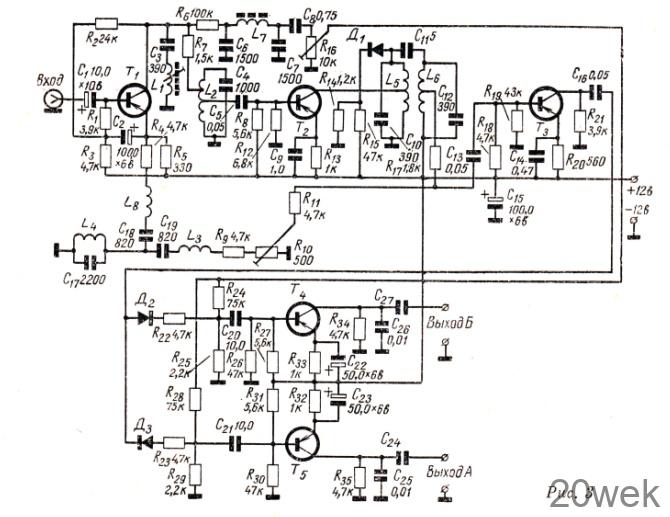

На рис. 3 показана схема дешифратора фирмы RCA. Приставка имеет пять транзисторов, хотя и не обладает существенными преимуществами перед предыдущими схемами.
Сигнал с детектора приемника через конденсатор С4 подается на базу транзистора Т1. Транзистор Т1 должен иметь высокую граничную частоту для того, чтобы исключить сдвиг фаз между отдельными составляющими сигнала. После транзистора Т1 пути сигнала разветвляются. Суммарный сигнал выделяется на коллекторе и пропускается фильтром L7, C6C7 на регулировочный потенциометр R16. Разностный сигнал с эмиттера T1 поступает на сопротивление R10. Напряжение пилот-сигнала выделяется настроенным на 19 кгц контуром L2C4 и усиливается транзистором Т2. Диод Д1 искажает форму усиливаемого напряжения с частотой 19 кгц. Первая гармоника этого напряжения частотой 38 кгц вместе с разностным сигналом, снимаемым с резистора R10, усиливается транзистором Т3. После транзистора Т3 следует детектор суммарного сигнала, разностного сигнала и поднесущей частоты. В результате смешения этих сигналов возникают сигналы полярностью А—Б и Б—А. Эти разностные сигналы и суммарный сигнал А+Б, снимаемый с резистора R1б в определенных пропорциях, складываются, в результате чего возникают сигналы каналов А и Б, которые усиливаются транзисторами Т4 и T5. Конденсаторы С24 и С27 служат для согласования выходного сопротивления дешифратора с входным сопротивлением последующих стерео усилителей НЧ и выбираются в пределах 2-10 мкф.
Последовательно с резистором R6 включен заграждающий фильтр, настроенный на частоту 19 кгц. Он препятствует прохождению напряжения пилот-сигнала и пропускает только частоты суммарного сигнала.
