СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ

С. Кравченко, Радио №9/1965, ст.55

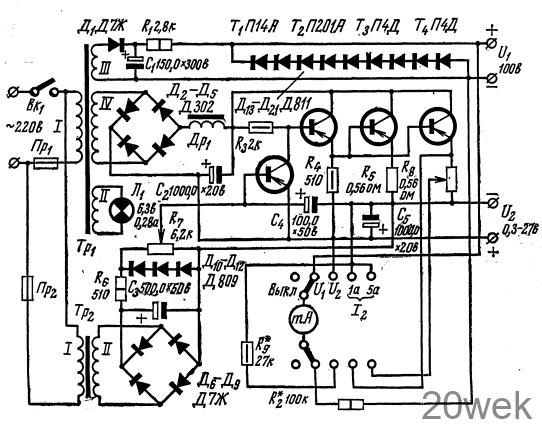

Стабилизированный источник пи­тания, принципиальная схема которого показана на рис. 1, имеет два выхода: высоковольтный и низковольтный. Напряжение с пер­вого выхода предназначено для пита­ния высоковольтных транзисторов. Оно стабилизировано девятью крем­ниевыми стабилитронами Д811. Этим и определяются выходные данные U₁= 100 в; I₁=15 ма. Напряжение, снимаемое с низковольтного выхода, можно регулировать: например, при токе 0,5 а напряжение U₂—27 В; при I₂ = 3 а U₂=13,5 в; при I₂=6 а U₂ 5—6 в. Нестабильность выход­ного напряжения менее 0,4% при изменении тока нагрузки от нуля до максимальной величины и при коле­бании напряжения сети в пределах ±15%. Выходное сопротивление 0,01 ом. Напряжение пульсации при отсутствии нагрузки 2—2,5 мв, при полной нагрузке — 25—30 мв. Тем­пературный коэффициент напряже­ния — 2,3 мв/град.

Источником низковольтного на­пряжения является обмотка IV трансформатора Тр₁. Это напряжение, выпрямленное мостовым выпрями­телем Д₂—Д₅, стабилизируется тран­зисторным стабилизатором напря­жения. Каскады на транзисторах T₁ Т₂— усилители напряжения и тока; T₃, Т₄— регулирующие тран­зисторы.

Источником опорного напряжения служит обмотка II трансформатора Тр₂. Переменное напряжение вы­прямляется диодами Д₆—Д₉. По­тенциометром R₇ можно регулиро­вать величину опорного напряже­ния. Напряжение на конденсаторе С₅ равно выходному напряжению, а на конденсаторе С₄— пропорцио­нально опорному. Эти два напряже­ния составляют регулирующее на­пряжение, поступающее на базу транзистора Т1. Таким образом, при любой величине выходного потен­циала опорное и выходное напря­жения равны друг другу, точнее отличаются на величину Uэб тран­зистораТ1 Стрелочный прибор с помощью переключателя П1 можно подключать к различным цепям и измерять U₁ U₂, I₁ до 1а и I₂ до 5 а.

Детали и конструкция. Сердечник трансформатора Тр₁ набран из пла­стин Ш-40, толщина набора —30 мм. Первичная обмотка насчитывает 1050 витков провода ПЭВ 0,43. Обмот­ка II—20 витков провода ПЭЛ 0,15, Обмотки III и IV, намотанные про­водом ПЭЛ 0,2 и ПЭВ 1,3, имеют соответственно 580 и 130 витков. Обмотки трансформатора Тр₂ намо­таны на сердечнике сечением 1 см², набранном из пластин Ш-12. Об­мотки содержат: I—4500 витков про­вода ПЭВ 0,06; II—660 витков про­вода ПЭЛ 0,12. Обмотка дросселя Др₁ намотанная на сердечнике се­чением 6 см² (пластины Ш-30), со­держит 140 витков провода ПЭВ 2,0.

Транзисторы Т₃ и Т₄ монтируют на радиаторе, представляющем собой алюминиевую пластину размерами 210X190X6 мм. Транзистор Т₂ надо подбирать по минимальному значе­нию тока /_ко. К транзистору T1 предъявляются следующие требова­ния: максимальное усиление по току В, постоянство коллекторного тока, наибольшее обратное напряжение перехода эмиттер—база. Последнему требованию удовлетворяют транзи­сторы П25, П26, П14А и П14Б.

Величины сопротивлений R₂, R₅, R₈, R₉ подбираются с точностью до 0,5%. Потенциометр А должен быть линейным. Переключатель П₁—двух­платный на пять положений. Радиатором для диодов Д302 слу­жит шасси прибора. Диоды Д₁₀— Д₁₂ надо располагать у вентиляцион­ных отверстий в самом низу прибора
