СПОРТИВНЫЙ КВ ПРИЕМНИК

И. ДЕМИДАСЮК, С. МАТЛИИ, Радио №9/1966, ст.18

Приемник позволяет наблюдать за работой люби­тельских радиостанций на всех участках КВ ди­апазонов, отведенных для радиолюбителей: 3,5-3,65 Мгц (80 м); 7,0-7,1 МГц (40 м); 14,0-14,35 Мгц (20 м) и 21,0-21,45 Мгц (14 м), а также в диапазоне УКВ 28,0 -29,7 Мгц (10 м). Чтобы удобнее было наст­раивать его, все перечисленные участки диапазонов растянуты на всю шкалу. Чувствительность приемника на любом из указанных диапазонов во время приема телеграфных сигналов — не хуже 0,8 мкв, а во время приема телефонных сообщений — 2 мкв. При таких напряжениях на входе приемника (если при этом напря­жение его собственных шумов меньше в 3 раза) к высо­коомным головным телефонам (сопротивлением 2000 ом) подводится напряжение 13 в. Слышимость сигналов при этом хорошая.

Избирательность приемника характеризуется следу­ющими данными: при расстройке на ±10 кгц сигнал ослабляется в 100 раз (40 дб). По зеркальному каналу (подробнее об этом рассказано ниже) ослабление достигает также 100 раз (40 дб)

Приемник собран на шести пальчиковых лампах по супергетероднииой схеме с двойным преобразованием частоты. Такая схема выбрана потому, что невозможно добиться нужной избирательности при одинарном преобразовании частоты, которое применяется, напри­мер, в супергетеродинах, предназначенных для приема вещательных станций.

Питание осуществляется от сети переменного тока напряжением 127 или 220 в, потребляемая мощность — 45 вт. Кроме высокоомных головных телефонов, к вы­ходу приемника можно подключать внешний громко­говоритель типа 0,5ГД2.

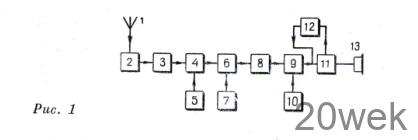

Блок-схема приемника изображена на рис. 1. Сигналы любительских радиостанций из антенны 1 поступают во входное устройство 2, которое выполняет функции предварительного выделения сигнала принимаемой станции из всех остальных. Выделенный сигнал посту­пает в каскад усиления высокой частоты 3. Этот каскад собран по не настраиваемой схеме.

Первый преобразовательный каскад состоит из сме­сителя 4 и гетеродина 5, которые собраны на одной сложной лампе (см. ниже). На вход этого каскада пос­тупает усиленное напряжение сигнала с частотой f_сиг. В смесителе это напряжение смешивается с напряжением гетеродина f_{гет 1}. Частота гетеродина при любом значе­нии частоты f_сиг отличается от нее на 1600 кгц — первую промежуточную частоту f_{пр 1}. Для достижения этого колебательный контур гетеродина 5 переключается и перестраивается одновременно с контуром входного устройства 2. Частота f_{пр х}1 выделяется контуром, установленным на выходе смесителя 4. Непосредственно за первым преобразовательным кас­кадом следует второй такой же каскад, состоящий из второго смесителя 6 и второго гетеродина 7. Во втором преобразовательном каскаде использована сложная лампа такого же типа, что и в первом. В этом каскаде происходит также смешение двух частот, но так как на вход смесителя 6 поступает в любом случае одна и та же частота f_пр 1 =1600 кгц, гетеродин 7 настроен на одну определенную (фиксированную) частоту f_{гет 2}= = 1490 кгц. В результате на выходном контуре смесите­ля 6 выделяется вторая промежуточная частота f_пр2 = 110 кгц.

Почему первая промежуточная частота сравнительно высока (1600 кгц), а вторая (110 кгц), наоборот, значи­тельно ниже? Чем объясняется выбор таких частот? Попробуем разобраться в этом.

Способность приемника выделять из всех сигналов, наводимых в антенне, сигналы только одной радио­станции называется избирательностью. Во-первых, приемник должен обладать такими качествами, чтобы хорошо пропускать сигналы принимаемой радиостан­ции, но заграждать путь для сигналов радиостанций, близких ио частоте. О том, насколько успешно прием­ник справляется с этой задачей, судят по так называемой избирательности по соседнему каналу. Эта избиратель­ность характеризуется числом, которое указывает, во сколько раз (или на сколько децибел) при прохождении через приемник будет ослаблен сигнал радиостанции, частота которой отличается на ±10 кгц от принимаемой.

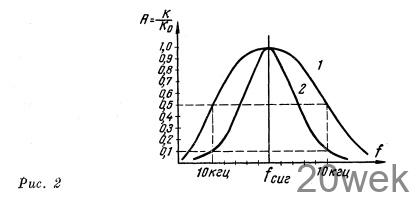

Избирательность по соседнему каналу можно оценить по характеристике, которая показывает, как изменяется чувствительность приемника, если, не перестраивая его, подводить к входу (антенному гнезду) сигналы с различной частотой. На рис. 2 изображены две такие характеристики: одна (кривая 1) приемника с худшей избирательностью по соседнему каналу и другая (кри­вая 2) — с лучшей. По горизонтальной оси координат здесь отложены частоты, а по вертикальной — отноше­ние коэффициента усиления приемника на любой час­тоте (К) к коэффициенту усиления на резонансной частоте (К_о). Эта величина ( К/К_о) обозначается буквой А.

Внимательно рассмотрев рис. 2, мы увидим, что в том случае, когда приемник имеет характеристику, выра­женную кривой 1, радиостанции, отстоящие на ±10 кгц от принимаемой, будут ослаблены всего в два раза, или, говоря другими словами, избирательность по сосед­нему каналу S=1/A=K/K_o будет равна двум. Если характеристика приемника будет выражена кривой 2, то соответственно избирательность равна десяти. Чаще избирательность S указывают не в отвлеченных числах, а в логарифмических единицах — децибелах (дб). В нашем примере избирательность в децибелах для кри­вой 1 равна 6 дб, а для кривой 2—20 дб.

Получить хорошую характеристику избирательно­сти приемника можно лишь в том случае, если в нем имеются контуры с узкой полосой пропускания. В опи­санном приемнике контуры входного устройства настра­иваются на частоты 3,5 ±29,7 Мгц, а контур первой промежуточной частоты — на 1,6 Мгц. Полосы пропус­кания контуров на этих частотах широки и не могут обеспечить характеристики с высокой избирательно­стью по соседнему каналу. Поэтому в приемник введен преобразователь, на выходе которого выделяется вто­рая, значительно более низкая промежуточная частота 110 кгц. Контуры с такой резонансной частотой имеют узкую полосу пропускания.

Кроме того, при низкой ПЧ значительно облегчается задача разделения принимаемой и мешающей радио­станций. Рассмотрим это на примере.

Допустим, что на вход приемника воздействуют два сигнала: полезный с частотой 28 Мгц и мешающий по соседнему каналу, частота которого равна 28,01 Мгц. Мешающий сигнал отличается по частоте от полезного всего на 0,035% . В результате второго преобразования будут получены две промежуточные частоты: ПЧ сиг­нала мешающей станции будет равна 120 кгц, а полез­ного у сигнала 110 кгц. Эти частоты отличаются друг от друга уже на 9%.

Следовательно, относительная разница в процентах между частотами полезного и мешающего сигналов после второго преобразования увеличится в 250 раз (9 : 0,035^250). В результате этого появится возмож­ность легче отстроиться от мешающей станции.

Итак, мы установили, что низкая вторая ПЧ необ­ходима для повышения избирательности по соседнему каналу. А зачем тогда нужна первая ПЧ? Может быть, можно обойтись без нее? Оказывается, нет. Дело в том, что, кроме избирательности по соседнему каналу, в супергетеродинных приемниках нужно обеспечить еще избирательность по так называемому зеркальному ка­налу. Что же это за избирательность?

Как известно, для того чтобы получить на выходе преобразователя частоту f_пр, гетеродин должен генери­ровать либо частоту, равную f_сиг+fпр, либо fсиг—fпр. Допустим, что частота гетеродина больше частоты по­лезного сигнала, то есть f_Гет=fсиг+fпр Тогда если на частоте f_3ерк⁼fсиг+2f_Пр работает радиостанция, то ее сигнал будет слышным вместе с полезным, так как разность частоты f_зерк и частоты f_гет будет также равна fпр, Тоесть: f_зерк — fгет⁼(fсиг⁺2f_пр)-(fсиг+fпр)=fпр

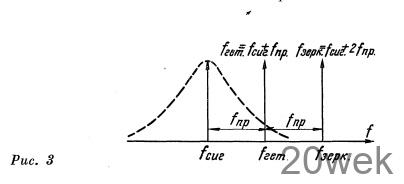

Расположение всех указанных выше частот на одной оси показано на рис. 3. Из этого рисунка видно, что частоты f_сиг и f_3ерк расположены симметрично отно­сительно частоты f_гет. Частота f_зерк является как бы зеркальным изображением частоты f_сиг. Поэтому опи­санная выше помеха называется помехой по зеркаль­ному каналу.

Борьба с помехами по зеркальному каналу осуществ­ляется созданием в приемнике должной избиратель­ности до преобразователя, то есть во входном устройстве. Из рис. 3 видно, что зеркальная помеха с частотой f_зерк заметно ослабляется входным контуром, резонансная характеристика которого показана пунктиром. Чем больше будет промежуточная частота f_пр, тем дальше будет расположена зеркальная помеха f_зерк от принима­емого сигнала f_сиг, а следовательно, повысится избира­тельность По зеркальному каналу.

В приемнике с Двойным преобразованием частоты, который описывается в этой статье, использованы вы­годы высокой и низкой промежуточных частот. Первая промежуточная частота выбрана высокой (1,6 Мгц), что позволило добиться хорошей избирательности по зеркальному каналу. Вторая промежуточная частота выбрана весьма низкой (110 кгц). Это обеспечило высо­кую избирательность по соседнему каналу. Напряжение второй ПЧ, выделенное в выходном контуре второго смесителя 6 (рис. 1), усиливается однокаскадным уси­лителем ПЧ 8. Усиленное ВЧ напряжение подается на вход детектора.

В описываемом приемнике применен сеточный детек­тор 9, который хорошо детектирует слабые сигналы и, кроме того, обладает способностью усиливать выделен­ное в результате детектирования напряжение НЧ сиг­нала. После детектора установлен усилитель НЧ 11, к выходу которого подключены телефоны и громкогово­ритель.

В приемнике имеется переключатель рода работы, имеющий три положения: «ТЛФ», «ТГР-1» и «ТГР-2». Во время приема радиостанций, работающих телефоном, этот переключатель устанавливают в положении «ТЛФ» и в приемнике работают узлы, описанные ранее. Для приема телеграфных станций этот переключатель можно установить в любое из двух положений: «ТГР-1», или «ТГР-2». Тогда к входу детектирующего каскада 9 подключается третий гетеродин 10 и подводятся напря­жения ВЧ колебаний двух частот: 110 кгц с выхода усилителя второй ПЧ и 109 кгц с третьего гетеродина.

Возникающие при этом биения имеют составляю­щую звуковой частоты 1 кгц (110—109—1 кгц), кото­рая поступает в усилитель НЧ 11, позволяя осуще­ствить прием телеграфных станций.

В положении «ТГР-1» переключателя рода работы детектирующий каскад и усилитель НЧ пропускают полосу частот шириной 3000 гц. Но в некоторых слу­чаях радиостанции, которые работают на частотах, весьма близких к принимаемой, при такой ширине по­лосы НЧ будут создавать помехи, затрудняющие прием. Тогда переключатель устанавливают в положение «ТГР-2». В этом положении между усилителем НЧ и детектором включается фильтр 12, который сужает полосу пропускаемых низких частот до 200 гц, что помогает устранению помех.

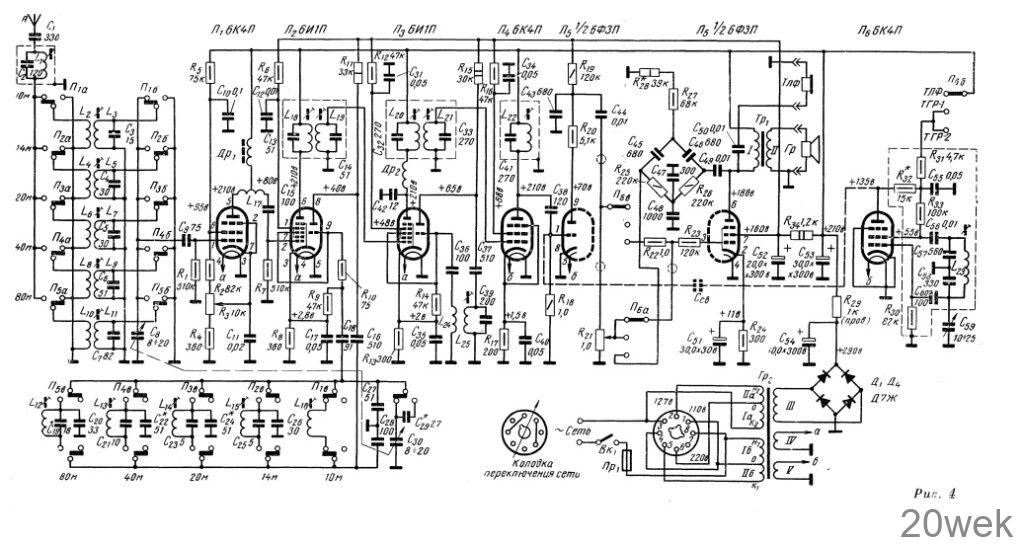

Принципиальная схема приемника приведена на рис. 4. Переключатель П₁ показан в положении, когда включен 10-метровый любительский диапазон (28— 29,7 Мгц).

Входные контуры приемника связаны с антенной индуктивно, через катушки связи (на 10-метровом диа­пазоне это катушка L₂). Настройка входных контуров производится конденсатором переменной емкости С₈, входящим в блок C8C30. Неработающие катушки связи с антенной и входных контуров замыкаются накоротко.

В антенную цепь включены разделительный конден­сатор С₁ и режекторный контур (фильтр-пробка) L₁С₂. Этот контур настроен на первую промежуточную часто­ту f_пр1= 1600 кгц и представляет для токов этой частоты большое сопротивление. Основное назначение этого фильтра — не пропускать в приемник сигналы с частотой f_пр1 или близкие к ней. Проникновение таких сигналов на управляющую сетку лампы первого преобразователя недопустимо, так как оно вызывает появление свистов и искажений. Усилитель ВЧ — нена­страиваемый. Он собран на лампе 6К4П (Л1). Нагруз­кой анодной цепи лампы в диапазонах 20, 40 и 80 м является дроссель Др₁. Части катушки индуктивности L₁₇, включенные последовательно с дросселем Др₁ и конденсатором связи С₁₅, на частотах 3,5—14 Мгц заметного влияния на режим работы усилителя ВЧ не оказывают ввиду малого значения сопротивления катушки L₁₇ на высокой частоте по сравнению с таким же сопротивлением дросселя Др1.

С повышением частоты принимаемого сигнала (диа* пазон 21—30 Мгц) из-за влияния межвитковой емкости дросселя Др₁ и емкости монтажа полное сопротивление дросселя Др₁ значительно падает. На этих частотах существенное сопротивление токам высокой частоты оказывает П-контур, образованный индуктивностью катушки L₁₇, выходной емкостью лампы Л1, входной емкостью лампы Л₂ и емкостью монтажа. Значение ин­дуктивности катушки L₁₇ подобрано таким образом, что П-контур настроен на частоту порядка 26 Мгц. Так как по высокой частоте П-контур зашунтирован дроссе­лем Др₁, он имеет широкую полосу пропускания и без заметного ослабления пропускает указанную выше полосу частот от 21 до 30 Мгц.

Напряжение на экранирующую сетку лампы подается с помощью делителя, образованного резисторами R₅, R₂, R4 и потенциометром R₃. Конденсатор С₁₀ блокирует экранирующую сетку по высокой частоте. Регулировка усиления каскада, а следовательно, и общей чувстви­тельности приемника осуществляется изменением поло­жения движка потенциометра R₃, в результате чего меняется напряжение смещения на управляющей сетке лампы Л₁.

Первый преобразовательный каскад выполнен на триод-гептоде 6И1П (Л2). Гетеродин собран на триодной части ламп Л₂ по трехточечной схеме с емкостной обрат­ной связью и параллельным питанием. Постоянное напряжение на анод триодной части лампы подается через резистор R₁₁. Конденсатор С₁₆ является раздели­тельным. Он предотвращает короткое замыкание анод­ного напряжения на шасси через катушку индуктив­ности L₁₆ при случайном замыкании подвижных и неподвижных пластин конденсатора переменной ем­кости С₃₀. Цепь из конденсатора С₁₈ и резистора R₉ стабилизирует работу гетеродина. Резистор R₁₀ служит для устранения возникающих иногда паразитных коле­баний. Детали контуров гетеродина включены так, что разность частот настройки входных и гетеродинных контуров при любом положении ротора блока конден­саторов переменной емкости С₈С₃₀ равна первой про­межуточной частоте. Этим обеспечивается равномерная чувствительность приемника в пределах диапазонов.

В данном приемнике частота гетеродина в диапазо­нах 14, 20, 40 и 80 м выбрана выше принимаемой на 1.6 Мгц, а в диапазоне 10 м — ниже принимаемой на 1,6 Мгц.

Смеситель собран на гептодной части лампы Л₂. Напряжение гетеродина подается на третью сетку, а напряжение сигнала — на’ первую сетку гептода. В результате воздействия на электронный поток двух ВЧ напряжений в анодной цепи гептода появляется большое количество различных комбинационных частот, в числе которых будет составляющая первой проме­жуточной частоты, которая в нашем случае равна 1,6 Мгц.

Эта составляющая выделяется на контуре L₁₈С₁₃ полосового фильтра L₁₈С₁₃, L₁₉C₁₄, который настроен на частоту 1,6 Мгц. Все остальные составляющие анод­ного тока, появляющиеся в результате работы первого преобразователя, не вызовут заметного напряжения на контуре L₁₈С₁₃, так как он оказывается относительно их расстроенным.

Необходимый режим работы гептодной части лампы Л₂ определяется резистором R₆ и цепью автоматиче­ского смещения R₉С₁₈.

Второй преобразовательный каскад также работает на триод-гептоде 6И1Г1 (Л₃). Гетеродин собран по схеме с индуктивной связью и параллельным питанием. Кон­тур R₂₅С₃₉ определяет частоту второго гетеродина и органов перестройки не имеет, так как частота второго гетеродина остается всегда постоян­ной и равна 1,49 Мгц то есть она на 110 кгц ниже первой ПЧ. Работа ка­скада и назначение его деталей ана­логичны первому преобразовательно­му каскаду. Напряжение второй ПЧ (110 кгц) выделяется в контуре L₂₀C₃₂ полосового фильтра L₂₀C₃₂ L₂₁C₃₂. С целью уменьшения амплиту­ды ВЧ составляющих других частот, протекающих в анодной цепи гентода лампы Л₃, последовательно с контуром L20C32 включен фильтр Др2C42,. Этот фильтр, не создавая за­метного сопротивления для второй ПЧ (110 кгц}, значительно ослабляет прочие высокочастотные составляю­щие анодного тока и тем самым умень­шает возможность возникновения различных свистов, нарушающих нормальную работу приемника.

Усилитель второй ПЧ собран на лампе 6К4П (Л4) по схеме после­довательного питания. Напряжение второй ПЧ, подлежащее усилению, снимается с контура L₂₁С₃₃ и подает­ся на управляющую сетку лампы Л4. Анодной нагрузкой лампы является контур L22C41 настроенный на частоту 110 кгц. На этом контуре выде­ляется усиленное напряжение второй ПЧ, которое через конденсатор С₃₈ подается на вход детекторного каска­да. Сеточный детектор собран на триоде сложной лампы — триод-пен­тода 6ФЗП (Л₅). В результате детек­тирования в цепи резистора R₁₈ будут протекать составляющие постоянного тока, тока высокой частоты и тока низкой частоты. Все эти составляю­щие создадут падение напряжения на резисторе R₁₈. Постоянная состав­ляющая напряжения создает отри­цательное смещение на сетке триода, уменьшающее величину его анодного тока. ВЧ составляющая усиливается лампой, но так как это напряжение не используется в дальнейшем, оно замыкается через конденсатор C₄₃ на катод триода. Резистор R₂₀, установ­ленный в цепи анода лампы, служит для улучшения фильтрации прони­кающего на нагрузочный резистор R₁₉ ВЧ напряжения, которое может являться источником паразитной ге­нерации. Полезная НЧ составляю­щая напряжения после усиления триодом лампы Л₅ выделяется на ре­зисторе R₁₉.

Для приема радиостанций, работа­ющих телеграфом, переключатель рода работ П₆ устанавливается в положение «ТГР-1». В этом случае секцией включается напряжение на анод и экранирующую сетку лампы 6К4П (Л₆) третьего гетеродина, ко­торый собран по схеме с емкостной обратной связью. Частота его коле­баний определяется данными эле­ментов контура L23C57C58^C59» подобранными таким образом, чтобы гетеродин перекрывал диапазон 108 — 109,5 кгц.

Настройка контура осуществляется с помощью кон­денсатора переменной емкости Ć₅₉. Необходимый ре­жим работы лампы Л₆, при котором обеспечивается стабильная работа гетеродина и требуемая величина выходного переменного напряжения, устанавливается резисторами R₃₂—R₃₃. Напряжение третьего гетероди­на снимается с резистора R₃₂ и через конденсатор связи С_св подается на вход сеточного детектора. На рис. 4 эта цепь показана пунктиром, так как обычно необхо­димая с детектором связь получается автоматически за счет емкости монтажа и надобности в конденсаторе свя­зи С_св нет. В результате подключения третьего гетеро­дина к входу детекторного каскада в цепи управляю­щей сетки триода лампы Л₅ возникают биения, кото­рые после преобразования создают на резисторе R₁₉ падение напряжения с частотой около 1 кгц. Все другие ВЧ составляющие отфильтровываются фильтром R₁₃С₄₃.

Напряжение НЧ с резистора R₁₉ через конденсатор С₄₄ подается на регулятор громкости R₂₁ и далее через контакты переключателя П_6а и резистор R₂₃ на управ­ляющую сетку пентодной части лампы 6ФЗП (Л₅).

Выходной каскад собран по стандартной схеме. Высо­коомные головные телефоны ТЛФ через разделительный конденсатор С₅₀ подключаются к аноду пентода, а гром­коговоритель 0,5ГД2— через выходной трансформатор Тр₁. Необходимое смещение на управляющую сетку пентода подается с помощью цепи R₂₄С₅₁, подключенной к его катоду.

Для ослабления различных интерференционных свистов и помех от близко расположенных по частоте радио­станций, мешающих приему телеграфных сигналов между анодом и управляющей сеткой пентодной части лампы Л₅ секцией П_ба переключателя в положении «ТГР-2» последнего включается двойной Т-образный мост, образованный сопротивлениями R₂₅—R₂₈ и кон­денсаторами С₄₅—С₄₈. Такой мост ведет себя как фильтр­пробка и характеризуется так называемой квазирезо­нансной частотой, которая зависит от величины кон­денсаторов и сопротивлений, входящих в мост. При ука­занных на схеме данных моста квазирезонансная час­тота равна 1110 гц.

Мост включен как элемент отрицательной обратной связи усилителя НЧ. При этом частотная характери­стика цепи обратной связи будет определять избиратель­ность усилительного каскада. На квазирезонансной частоте мост имеет максимальное сопротивление, поэ­тому отрицательная обратная связь практически будет равна нулю и усиление выходного каскада будет мак­симальным.

На частотах, отличных от квазирезонансной, сопро­тивление моста резко уменьшается. Это приводит к увеличению отрицательной обратной связи, а следова­тельно, к уменьшению усиления выходного каскада, которое при отклонении частоты на ±100 гц от квази­резонансной падает в 2 раза, а при отклонении на ±1000 гц — в 100 раз.

Питание анодно-экранных цепей ламп приемника производится с помощью двухполупериодного мосто­вого выпрямителя на четырех полупроводниковых дио­дах Д7Ж (Д1—Д₄). Для сглаживания пульсаций на выходе выпрямителя включен двухзвенный фильтр, образованный электролитическими конденсаторами С₅₂—С₅₄ и резисторами R₃₄ и R₂₉.

Радио №10/1966, ст.17

Переключатели. Для переключения контуров входной цепи и первого гетеродина используется широко распространенный семикла­вишный переключатель заводского изготовления. На принципиальной схеме приемника (см. рис. 4) этот переключатель обо­значен П₁—П₅. Для уменьшения места, занимаемого им на передней панели, клавиши и рычаги для вы­ключения сети и включения проиг­рывателя снимаются. Можно и не снимать их. Тогда не будет нужен отдельный выключатель сети Вк₁, но одна клавиша переключателя не будет использована.

На плате клавишного переключа­теля в специально выштампованных отверстиях устанавливают каркасы с намотанными на них катушками L₂—L₁₆. Каркасы приклеивают к плате полистироловым клеем (раст­вор полистирола в дихлорэтане). Кроме каркасов с катушками, на плате укрепляют конденсаторы, вхо­дящие в состав контуров входных цепей и первого гетеродина (см. фотографию переключателя на чет­вертой странице вкладки). Для умень­шения связи между входными и гете­родинными контурами их разделяют экраном, сделанным из латуни тол­щиной 0,5 мм, Этот экран хорошо виден па фотографии.

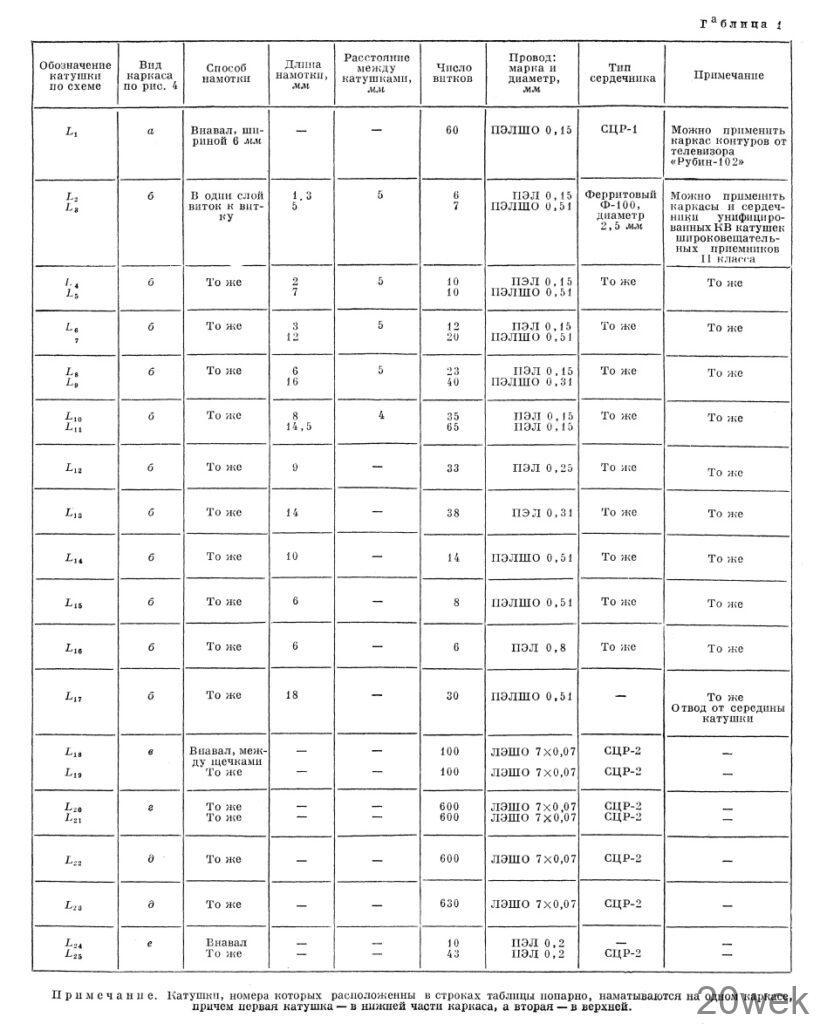

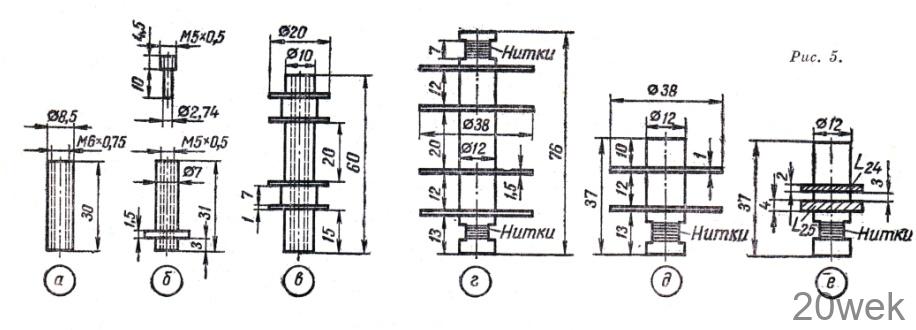

Переключатель рода работы П6— галетный, одноплатный, на три по­ложения. Катушки приемника наматывают­ся на различных каркасах, чертежи которых даны на рис. 5. Все намо­точные данные катушек приведены в табл. 1. Катушки L₁₈—L₂₅ экрани­руются подходящими экранами про­мышленного производства или само­дельными

Дроссели Др₁ и Др₂— самодель­ные. Дроссель Др₁ наматывается на ферритовом сердечнике диаметром 2.5мм (можно использовать кусок ферритового сердечника, на который намотана катушка регулятора ли­нейности строк, применяемого в телевизорах «Рубин-102» и «Радий» внавал секциями шириной 3 мм. Всего секций две. Каждая из них содержит по 65 витков провода ПЭЛ 0,08. Расстояние между секциями — 2 мм. Каркасом для намотки Др₂ служит резистор типа ВС-0,25 со­противлением не менее 510 ком. На этот резистор наматывается в один слой виток к витку 120 витков провода ПЭЛ 0,1. Дроссель Др₂ располагается в экране полосового фИЛЬТра -L20C32L21C33

Конденсаторы переменной емко­сти. В качестве блока конденсаторов переменной емкости С₈С₃₀, при по­мощи которого производится наст­ройка контуров входных цепей и первого гетеродина, используют УКВ секции промышленного блока кон­денсаторов переменной емкости, ко­торые применяются в широковеща­тельных приемниках второго класса с УКВ диапазоном. Такие блоки очень часто бывают в продаже. Блок не переделывается, а его секции для настройки ДВ и СВ диапазонов не используются.

Конденсатор С₅₉ для настройки третьего гетеродина — подстроеч­ный, с воздушным диэлектриком типа КПВ. Можно также использо­вать керамический подстроечный кон­денсатор типа КПК емкостью 6— 25 пф. В случае применения послед­него нужно приклеить к торцу его ротора кольцо из органического стекла и вывести ребро этого кольца на переднюю панель приемника.

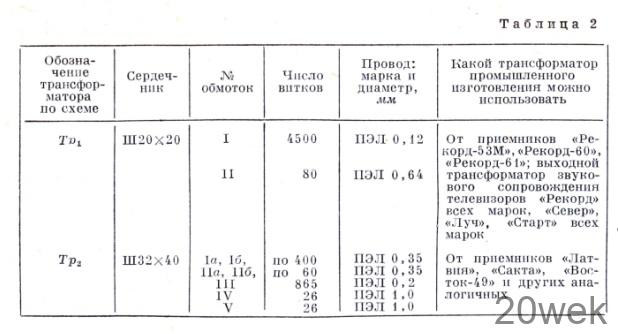

Данные трансформаторов прием­ника приведены в табл. 2.

КОНСТРУКЦИЯ

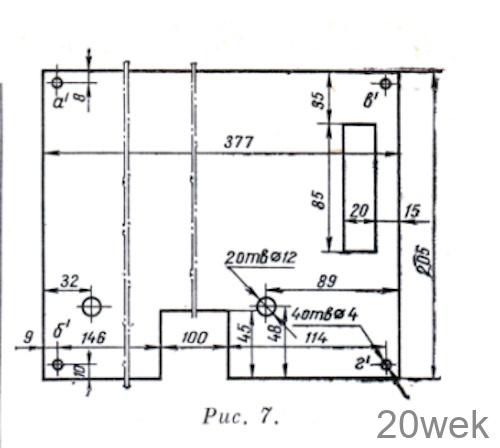

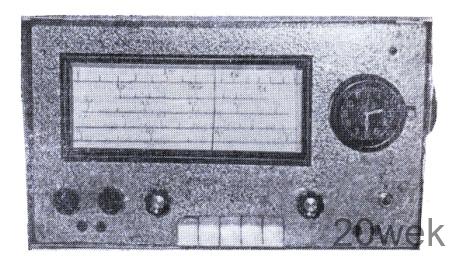

Приемник смонтирован на короб­чатом шасси из дюралюминия тол­щиной 1,5 мм или мягкой стали толщиной 0,8- 1,0 мм. К шасси болтами прикреплена передняя па­нель. Чертежи развертки шасси и передней панели приведены на рис. 6 и 7. В том случае, если радиолюби­телем, собирающим приемник, при­менены не те детали, которые реко­мендованы в разделе «Основные де­тали приемника», а другие, размеры шасси могут быть изменены. Следует лишь придерживаться того распо­ложения деталей, которое показано на фотографиях вкладки и на рис. 8 (вид приемника спереди), рис. 9 (вид сзади) и рис. 10 (вид сверху).

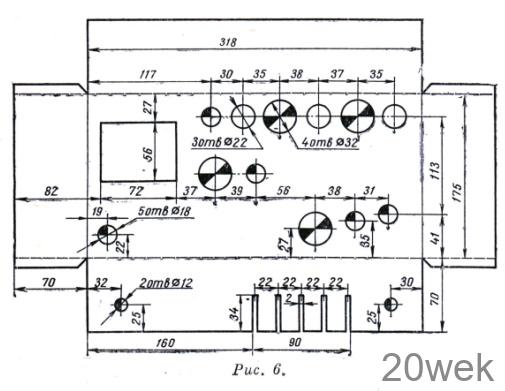

При скреплении передней панели с шасси нужно следить, чтобы вырезы для рычагов клавишного переклю­чателя на шасси (рис. 6) совпали с окном для этих рычагов на передней панели. Кроме того, должны сов­пасть отверстия для осей переклю­чателя П₆ и потенциометра R₃.

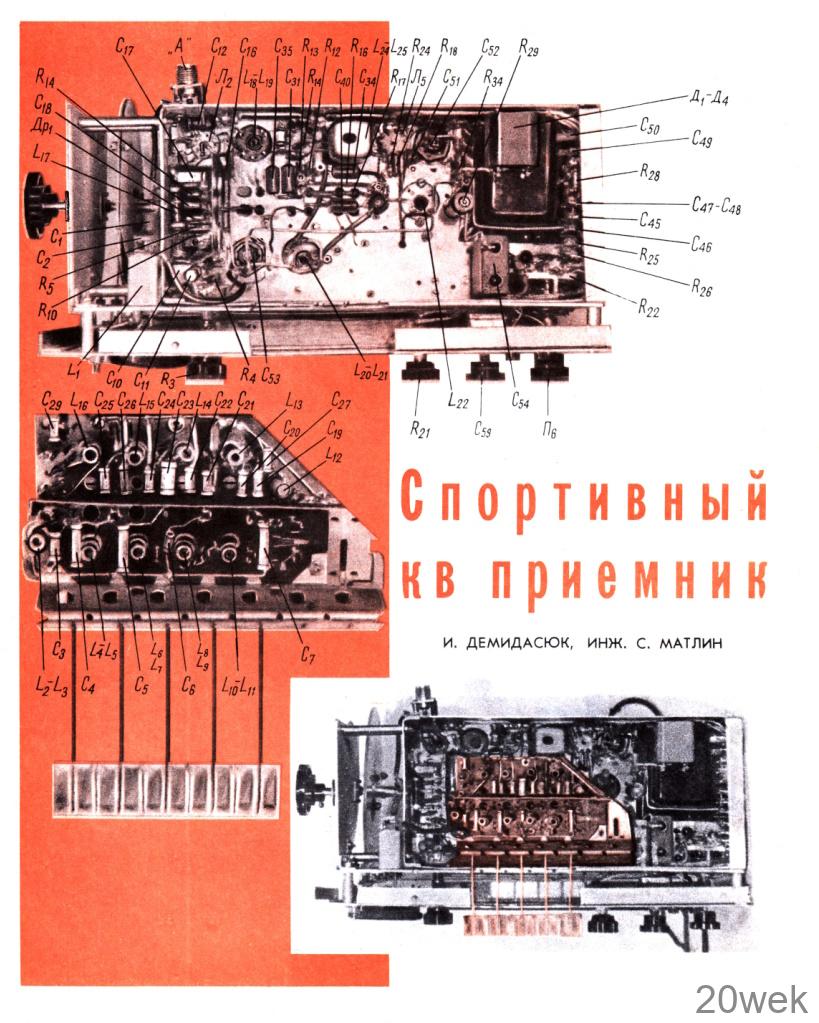

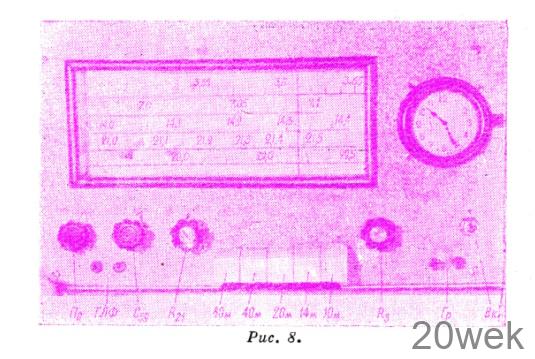

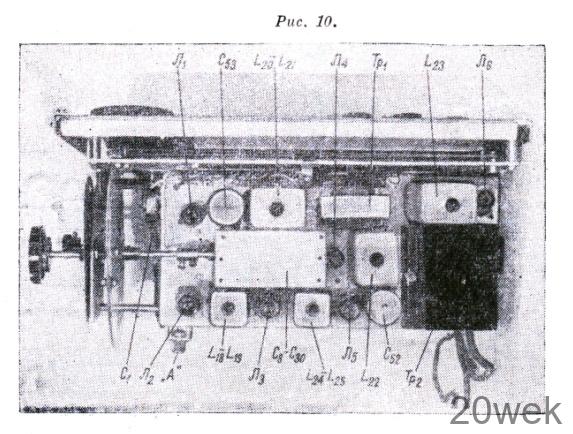

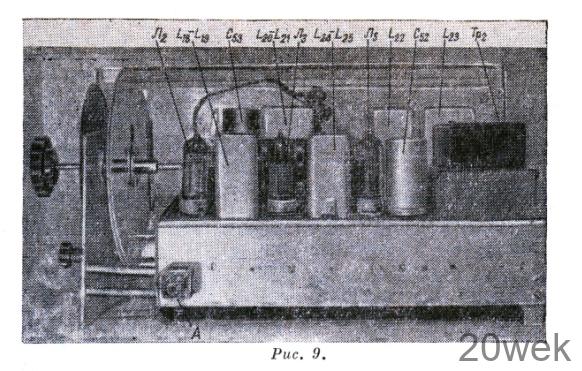

Расположение деталей на шасси хорошо видно на фотографиях под­вала шасси и клавишного переклю­чателя (см. вкладку), а также на рис. 8—10.

Приемник должен иметь хороший верньер с замедлением не менее чем 1 : 100. Конструкция верньера не приводится, так как она зависит от возможностей радиолюбителя, при­мененных деталей и других обстоя­тельств.

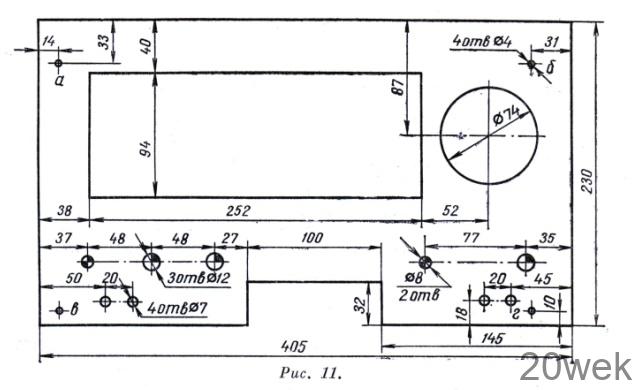

Для хорошего внешнего вида к передней панели приемника прикреп­ляется фальшпанель из дюралюминия толщиной 1,5 мм. Чертеж фальшпанели приведен на рис. 11. На фальш­панели укрепляются конденсатор переменной емкости С₅₉, потенцио­метр R21 выключатель Вk₁, а также (при возможности) часы. Для боль­шей жесткости фалынпанели к ее краям следует приклепать дюралю­миниевые уголки. Как фальшпанель прикрепляется к передней панели, видно на фотографии подвала шасси на вкладке, Во избежание перекосов при креплении отверстия а, б, в, г на фальшпанели и а’, б’, в’, г’ на передней панели должны совпадать.

НАЛАЖИВАНИЕ

Налаживание приемника произ­водят, пользуясь любым авометром, генератором стандартных сигналов ГСС-6 и звуко­вым генератором ЗГ-10 или другим. Эти приборы имеются в радиоклубах ДОСААФ. Как обычно, налаживание производят покаскадно, начиная с «конца», то есть блока питания, и кончая вход­ными цепями приемника.

Клавишный переключа­тель с установленными на нем катушками и кон­денсаторами на первом этапе налаживания из подвала шасси удаляет­ся.

Прежде чем включить приемник в сеть перемен­ного тока, необходимо проверить по принци­пиальной схеме правиль­ность всех соединений отсутствие короткого замыкания в цепях анодно-экранного питания и накала и установить переключатель рода работ П6 в положение «ТЛФ».

Включив приемник в сеть, прове­ряют, все ли лампы накаливаются, с помощью авометра измеряют напря­жение на выходе выпрямителя, а также на электродах ламп и сравни­вают результаты измерений с напря­жениями, указанными на принци­пиальной схеме.

Отклонение измеренных напряже­ний на ±20% по сравнению с ука­занными существенного влияния на работу приемника не оказывает. Проверив работу силовой части радиоприемника и режимы работы ламп, переходят к налаживанию усилителя НЧ. Для этого в соответ­ствующие гнезда вставляют штеп­сельные вилки от громкоговорителя Гр и телефонов. Параллельно теле­фонам подключают авометр, вклю­ченный на измерение переменного напряжения в диапазоне 15—20 в. Авометр остается включенным, та­ким образом, в течение всего про­цесса налаживания. Затем к управ­ляющей сетке пентодной части лампы Л₅ через конденсатор емкостью 0,01 мкф от звукового генератора (ЗГ) подают напряжение с частотой 1000 гц. Если выходной каскад ис­правен, то при напряжении 800 мв, поданном от ЗГ, показания аво­метра должны быть равны 12 в (это напряжение в дальнейшем мы будем называть контрольным, так как по нему проверяется работа каскадов приемника в процессе всего налаживания).

Чтобы проверить работоспособ­ность всего усилителя НЧ, надо напряжение от ЗГ подать на сетку триодной части лампы Л₅. При этом движок потенциометра R₂₁ должен быть установлен в верхнее (по схеме) положение.

Если усилитель НЧ исправен, напряжение на телефонах должно быть равно контрольному, когда на вход усилителя подается от ЗГ напряжение величиной 16 мв.

Когда при работе усилителя НЧ наблюдается большой фон переменно­го тока, необходимо про­верить, заземлен ли сер­дечник силового транс­форматора Тр₂, нет ли потери емкости у элект­ролитических конденса­торов С₅₄, С 53, С₅₂, зазем­лены ли экранированные проводники. Сеточный детектор отдельного на­лаживания не требует.

Для налаживания фильтра НЧ переключа­тель рода работы П_б уста­навливают в положение «ТГР-2», лампу Л₆ выни­мают из панели, резистор R₂₈ временно заменяют потенциометром сопро­тивлением 150 ком и временно отсоединяют конденсатор С₃₈ от анода лампы Л₄. ЗГ остается подключенным к сетке триода Л₅. Налаживают фильтр сле­дующим образом.

Ручками управления ЗГ устанав­ливают величину его выходного на­пряжения 60 мв, а частоту меняют в пределах 900—1100 гц. Определяют частоту резонанса фильтра по мак­симальным показаниям авометра^ включенного параллельно телефо­нам. Если максимум усиления по­лучается не на частоте 1000 гц, изменяют величину сопротивления потенциометра, заменяющего рези­стор Т?₂₈, и резонансную частоту определяют вновь. При значитель­ной расстройке фильтра или непра­вильном выборе его элементов се­лективный усилитель может легко перейти в режим самовозбуждения и работать как генератор НЧ. Для предотвращения этого необходимо подобрать детали для фильтра так, чтобы они удовлетворяли следующим условиям:

При небольшой расстройке фильт­ра самовозбуждение устраняется под­бором величины сопротивления по­тенциометра. При налаживании филь­тра следует иметь в виду, что когда усилитель НЧ находится на пороге возбуждения, он имеет наиболее узкую полосу пропускания, которая может достигать нескольких герц.

При хорошо налаженном фильтре контрольное напряжение на выходе приемника получается при подаче на вход сеточного детектора напря­жения 60 мв (частота 1000 гц). Полоса пропускания при этом долж­на быть не более 150—200 гц. Канал ПЧ, гетеродин и входные цепи приемника настраиваются по обычной методике, принятой для всех супергетеродинных приемников, ко­торая много раз подробно описыва­лась в радполнтературе, например в книгах Большова В. М. «Налажи­вание радиоприемников», М., изд-во «Энергия», 1963 (серия «Массовая радиобиблиотека», вып. 457), Ко­стикова В. Ф. «Как построить радио­приемник», М., изд-во ДОСААФ, 1964 и других.

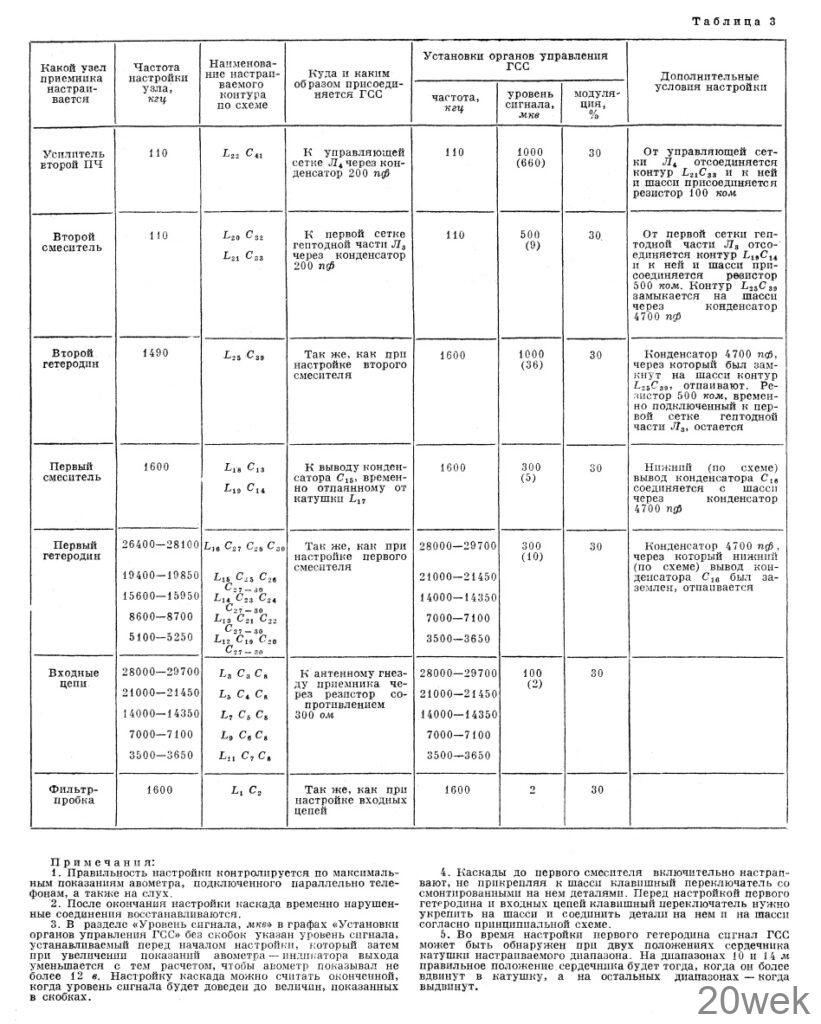

Необходимые сведения по настрой­ке приведены в табл. 3. Настраивать каскады следует в том порядке, в каком они указаны в этой таблице. Перед началом настройки гетероди­нов нужно проверить, работают ли они. Для этого авометр, переключен­ный на измерение постоянного тока, включают между верхним (по прин­ципиальной схеме) выводом резистора R₁₅(R₁₁) и шиной анодного напряжения и контур соответствую­щего гетеродина замыкается на шас­си. Если гетеродин генерирует, то показания авометра при каждом замыкании контура должны увели­чиваться.

Налаживание третьего гетеродина сводится к получению требуемой частоты генерации (109 или 111 кгц) и подбору связи с детектором. Ре­комендуется следующий порядок на­лаживания этого узла.

Установив переключатель рода ра­бот в положение «ТГР-1» и лампу Л₆ в панель, проверяют, работает ли гетеродин. Затем на вход сеточного детектора от ГСС подают напряже­ние с частотой 110 кгц и величиной порядка 800 мкв, конденсатор С₅₉ устанавливают в среднее положение и вращением сердечника катушки L₂₃ добиваются на слух получения бие­ний с частотой около 1 кгц. При сильной связи третьего гетеродина со входом детектора наблюдается явление «затягивания», не позволяющее получить низкий тон биений. В этом случае надо тщательно экра­нировать детали гетеродина, как это показано на принципиальной схеме.

При испытании приемника на него было принято большое количество любительских радиостанций Совет­ского Союза и других стран
