СЛУХОВЫЕ АППАРАТЫ

И. Дрикер, Радио №1/1966, ст.39

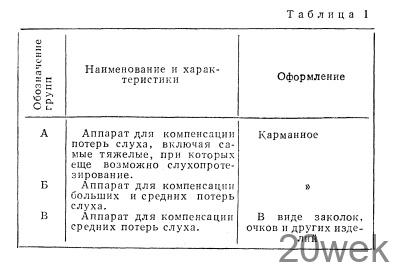

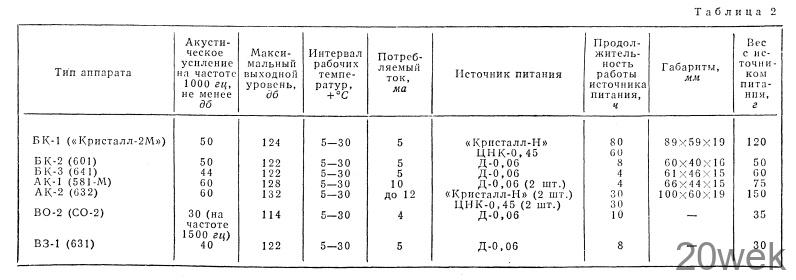

I. КАРМАННЫЕ АППАРАТЫ Аппарат БК-1 («Кристалл-2М»)

Аппарат предназначен для компенсации малых, средних и больших потерь слуха как по воздушной, так и по костной звукопроводимости.

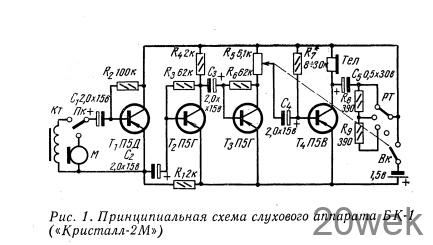

Принципиальная схема аппарата приведена на рис. 1. Он представляет собой четырехкаскадный усилитель НЧ, на вход которого с помощью переключателя Пк подключается либо микрофон М, либо катушка Кт для телефонных переговоров. Катушка работает следующим образом: телефон микротелефонной трубки подносится к аппарату, и его поле рассеяния индукти­рует в катушке напряжение, которое затем усиливается. Благодаря этому исключается действие шумов помеще­ния при телефонном разговоре и несколько уменьшают­ся искажения. По данному принципу при помощи аппарата можно слушать радио-, теле- и другие пере­дачи, используя поле рассеяния выходных трансфор­маторов или специальной петли, питаемой от соответ­ствующего усилителя НЧ. Чувствительность аппарата переключенного на катушку, должна быть такой, чтобы выходной уровень 110 дб обеспечивался при напряженности магнитного поля частотой 1000 гц, не более 0,05 а/м.

Все транзисторы усилителя включены по схеме с общим эмиттером. Сопротивление нагрузки первого каскада, с целью уменьшения влияния обратной связи через общий источник питания, включено в цепь эмит­тера транзистора Т1, что позволяет обойтись без филь­тра развязки. Режимы транзисторов Т1—T₃ устанав­ливаются автоматически с помощью сопротивлений смещения R₂,R3 и R6, а режим транзистора T4 выход­ного каскада — подбором сопротивления R₇ в пределах 8—30 ком.

Ввиду отсутствия запаса по усилению в последнем каскаде усилителя обратная отрицательная связь от­сутствует.

Цепочка С₅, R₈, R₉ служит для регулировки тембра (когда РТ выключен, частотная характеристика усили­теля имеет подъем в сторону высоких частот).

В аппарате применен микрофон типа M1 с диффе­ренциальной магнитной системой. Сопротивление об­мотки постоянному току 600±20% ом, на частоте 1000 гц—2000±25% ом, чувствительность микрофона на частоте 1000 гц не менее 0,25 мв/0,1 Н/м², неравномер­ность в диапазоне 400—3000 гц—20 дб, вес —9,1 г.

Унифицированная катушка Кт намотана на пла­стинке из пермаллоя марки НХС-80 и содержит 1500 витков провода ПЭЛ 0,07. Сопротивление обмотки 90 ±10% ом.

Применяемый в аппарате телефон воздушной прово­димости типа ВТМ имеет следующие данные: сопротив­ление обмотки R = 85±5 ом, Z на частоте 1000 гц — 180 ± 20% ом, чувствительность на частоте 1000 гц— не менее 6,4 Н/м² при подведении электрической мощно­сти 1 мва, неравномерность в диапазоне 400—3000 гц — не более 18 дб, вес — 6,5 г.

Усилитель аппарата работает в микрорежиме от источника напряжением 1,25 в (элемент типа «Кри- сталл-Н») или 1,5 в (аккумулятор типа ЦНК-0,45). Для зарядки аккумулятора от сети 127/220 в служит зарядное устройство типа ЗУ-4 (см. рис. 7).

В усилителе применены транзисторы серии П5, но могут быть применены и транзисторы серии П13— П15 (П39—П41). Для получения электрического усиле­ния по напряжению в 10 000 раз — транзистор Т₁ (применен транзистор с малым коэффициентом шума) должен иметь коэффициент усиления В порядка 19—20, остальные — не менее 60.

В усилителе использованы постоянные сопротивле­ния типа УЛМ, переменное сопротивление типа СПЗ-З и электролитические конденсаторы типа ЭМН. В от­дельных экземплярах аппаратов для устранения само­возбуждения по высокой частоте между коллекторами транзисторов Т₃ и Т4 может быть включен конденсатор емкостью в 4 700 пф.

Аппарат БК-2 (601)

Аппарат предназначен для компенсации малых, средних и частично больших потерь слуха по воз­душной или костной звукопроводимости.

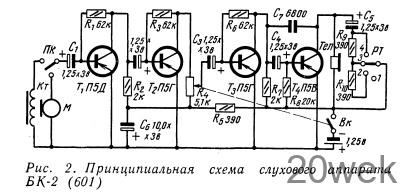

Прежние выпуски аппаратов БК-2 изготовлялись по схеме, приведенной на рис. 2. Схема нового аппарата аналогична схеме аппарата БК-1, но его конструкция совершенно иная, что позволило снизить вес аппарата дэ 50 г. Источником питания служит миниатюрный аккумулятор типа Д-0,06

Для одновременной зарядки двух аккумуляторов Д-0,06 (один из них — запасный) от сети переменного тока служит портативное зарядное устройство типа ЗУ-З, схема которого приведена на рис. 3. В качестве выпрямительных элементов в нем применены селеновые шайбы типа 18ЕД2ГМ. Продолжительность зарядки — 15 часов.

Аппарат БК-3 (641)

Аппарат предназначен для компенсации по воз­душной звукопроводимости малых и средних потерь слуха. В этом аппарате имеется автоматическая регу­лировка усиления (АРУ), степень которой может плавно изменяться в зависимости от индивидуальных особен­ностей слуха. Максимальный выходной уровень в по­ложении регулятора АРУ, соответствующем мини­мальной громкости, не превышает 116 дб, благодаря чему исключены неприятные ощущения от громких звуков.

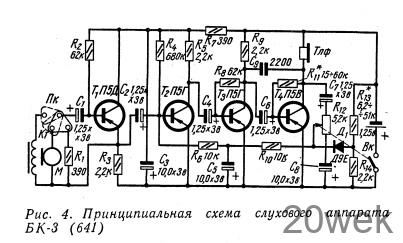

Схема аппарата приведена на рис. 4. В аппарате при­менена регулировка усиления, которая осуществляется во втором каскаде. Постоянная составляющая выпрям­ленного диодом Д₁ выходного напряжения имеет такую полярность, что уменьшает токи Iб и I_э транзистора Т₂, тем самым понижается его усиление по напряжению, благодаря чему выходной уровень не превышает задан­ного значения.

Степень АРУ определяется величиной выходного на­пряжения, подаваемого на диод Д₁ и регулируется по­тенциометром R₁₂. От делителя R₁₃, R₁₄ на диод подается напряжение задержки, поэтому при малом входном сиг­нале АРУ не срабатывает. Фильтр С₅ R₁₀ имеет постоян­ную времени Тф = 0,1 сек. При меньших его значениях усилитель может самовозбуждаться.

В цепь питания первых двух каскадов введен фильтр развязки С₃R₇, препятствующий самовозбуждению уси­лителя по низкой частоте через общий источник пита­ния. Для устранения самовозбуждения по высокой ча­стоте между коллекторами транзисторов T₃ и T₄ вклю­чается конденсатор С₉. Амплитудная характеристика усилителя при АРУ такова, что при изменении входного сигнала на 30 дб выходной сигнал изменяется не более, чем на 10 дб.

Регулятор АРУ одновременно изменяет выходной уровень и тембр усиленных звуков. При малой потере слуха с целью понижения акустического усиления на 10 дб микрофон шунтируется сопротивлением в 390 ом (R1)

В аппарате применяются транзисторы серии П5 или другие подходящие по параметрам и габаритам, элек­тролитические конденсаторы типа ЭМИ, сопротивле­ния УЛМ и миниатюрные сопротивления КИМ—0,05.

Аппарат АК-1 (581 -М)

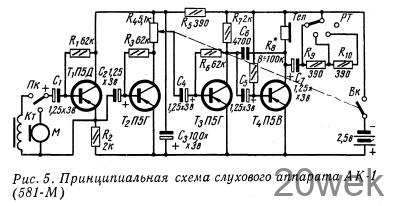

Cхема аппарата приведена на рис. 5. Схема не имеет существенных отличий от описанных, но аппарат может питаться от одного или двух аккумуляторов Д-0,06. При питании от двух аккумуляторов аппарат может компенсировать тяжелые потери слуха, так как его акустическое усиление при этом повышается не ме­нее, чем на 10 дб

Аппарат АК-2 (632)

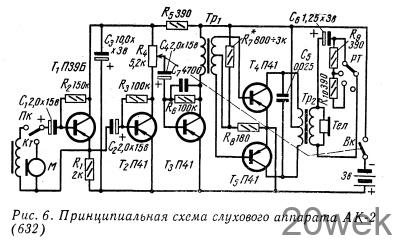

Cхема аппарата приведена на рис. 6. Аппарат пред­назначен для компенсации самых тяжелых потерь слуха, при которых еще возможно слухопротезирова­ние, особенно по костной звукопроводимости.

От описанных выше аппаратов он отличается в основ­ном тем, что выходной каскад его усилителя собран по двухтактной схеме, что позволило повысить акустиче­ское усиление при среднем токе потребления 12 ма. Согласующий и выходной трансформаторы Тр₁ и Тр₂ намотаны на сердечниках Ш4Х6 мм из пермаллоя марки НХС-80. Первичная обмотка Тр₁ содержит 1400 витков, вторичная — 2X300 витков провода ПЭЛ 0,09. Первичная обмотка Тр₂ имеет 2X300 витков, вторич­ная — 300 витков провода ПЭЛ 0,11.

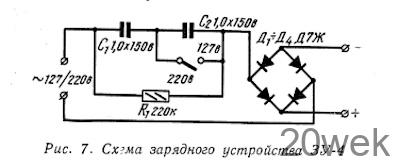

Питается аппарат от двух элементов «Кристалл-Н» или от двух аккумуляторов ЦНК-0,45, для зарядки которых служит зарядное устройство типа ЗУ-4 (рис. 7). Время зарядки аккумуляторов — 20 ч.

II. АППАРАТЫ В ФОРМЕ ОЧКОВ И ЗАКОЛКИ Аппарат ВО-2 (СО-2)

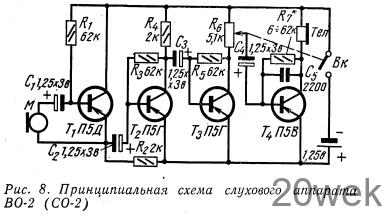

Представляет собой аппарат в специальной очковой оправе, компенсирующий одновременно недо­статки и зрения, и слуха. Его схема представлена на рис. 8. Аппарат используется для восполнения не­больших потерь слуха по воздушной звукопроводи­мости. В предыдущей модели ВО-1 (СО-1М) аппарат размещался в двух заушниках: в одном усилитель с регулятором громкости, телефон, блок питания и вы­ключатель, в другом микрофон и регулятор тембра.

В очковой конструкции помимо обычной обратной акустической связи через воздух между телефоном и микрофоном действует также жесткая механическая связь между ними через заушники и рамку. Устранение этой связи, вызывающей генерацию, затруднительно. Даже в аппарате ВО-1, где микрофон и телефон нахо­дятся в разных заушниках, потребовалась специальная амортизация электроакустических преобразователей.

Благодаря применению разработанных миниатюрных электроакустических преобразователей (микрофона типа М2 и телефона типа Т2) и других миниатюрных узлов и деталей удалось в очках СО-2 весь аппарат поместить в одном заушнике улучшенной формы, что позволило несколько повысить надежность аппарата. Основным преимуществом аппарата СО-2 является возможность слухопротезирования одновременно на оба уха, что дает заметный эффект, если потери слуха по обоим ушам разнятся не более, чем на 10 дб.

Для индивидуальной подгонки очки СО-2 выпускают­ся разных размеров по расстоянию между центрами сте­кол и длине заушников.

Аппарат питается от аккумулятора Д-0,06.

Телефон Т2 соединяется с ухом эластичной трубкой, оканчивающейся специальным ушным вкладышем.

Аппарат ВЗ-1 (631)

Аппарат выпускается в форме заколки для волос.

Женщины могут носить его, прикрепляя к волосам имеющимся на нем прижимом и полностью прятать его в прическе. Он служит для компенсации малых и сред­них потерь слуха по воздушной или костной звукопро­водимости.

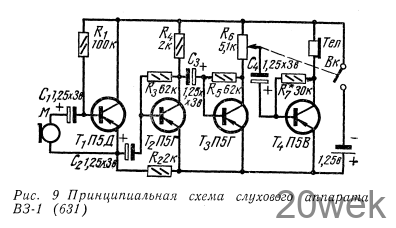

Схема аппарата приведена на рис. 9. По схеме и по применяемым узлам и деталям аппарат не отличается от «очков» СО-2 за исключением того, что вместо встроен­ного телефона Т2 в нем применен выносной телефон типа ВТМ или ДТМ, соединяющийся с аппаратом гиб­ким шнуром, благодаря чему исключается жесткая механическая связь между телефоном и микрофоном. С более длинным шнуром (например, от аппарата БД-1) аппарат ВЗ-1 можно носить в кармане.

В заключение необходимо сказать, что во всех слу­ховых аппаратах, кроме ВО-2 (СО-2) и ВЗ-1 (631) при­меняются микрофоны типа Ml, данные которого приве­дены в описании аппарата БД-1. В аппаратах же ВО-2 и ВЗ-1 применяется микрофон типа М2. Сопротивление его обмотки R = 700 ±10% ом, Z на частоте 1000 гц = =300±30% ом, чувствительность на частоте 1000 гц — не менее 0,2 мв/0,1 Н/м², неравномерность в полосе 400—3000 гц — не более 20 дб (без пика), вес — 4 г.

Во всех аппаратах, кроме ВО-2 (СО-2) и БД-3 (641) могут применяться как телефон типа ВТМ воздушной проводимости, так и телефон типа ДТМ костной про­водимости. Аппарат БД-3 (641) рассчитан только для использования с телефоном ВТМ воздушной проводи­мости. Данные этого телефона приведены в описании аппарата БД-1 («Дристалл-2М»).

В аппарате ВО-2 (СО-2) установлен встроенный теле­фон типа Т2 (дифференциальной системы). Сопротивле­ние его обмотки R-Z200 ±20% ом, Z на частоте 1000 гц— —400±20% ом, чувствительность на частоте 1000 гц — не менее 4,5 Н/м² при подведении электрической мощ­ности в 1 мва, неравномерность в полосе 400—3000 гц — не более 20 дб, вес — 3,5 г.
