СИГНАЛИЗАТОР ТЕМПЕРАТУРЫ

В. П а к у л и н, Радио №2/1965, ст. 42

Многоточечный сигнализатор тем­пературы на транзисторах предназ­начен для автоматического контроля температуры различных элементов тепловых установок. Диапазоны из­мерения температуры … О—200°С. Погрешность измерения не превы­шает ±1,5%. Количество контро­лируемых точек зависит от типа пе­реключателя. В данном случае оно равно 12. Время переключения сос­тавляет 1 сек. Питается прибор от сети переменного тока напряжением 220 в ± 10%. Потребляемая мощность не более 1,5 вт

Питающее напряжение стабили­зировано кремниевым диодом Д_1о и транзистором T8.

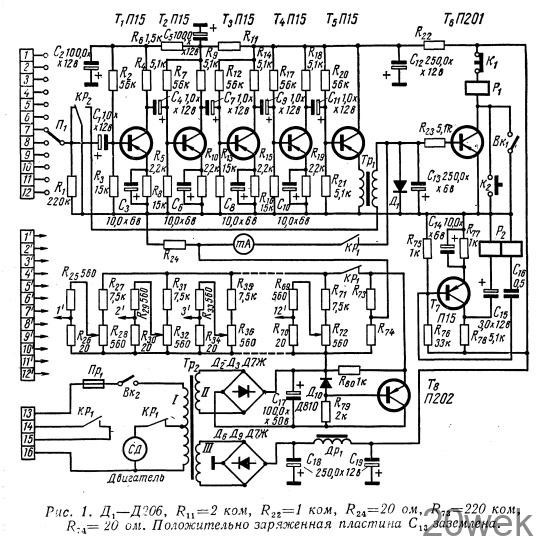

Сигнализатор (рис. 1) состоит из измерительного устройства, обега­ющего устройства, элетромехани- ческого преобразователя напряже­ния, усилителя, стрелочного указа­теля температуры и источника пи­тания

Измерительное устройство пред­назначено для установки верхних пределов задаваемых температур. Для этой цели служат потенциометры R₂₈, R₃₂, R₃₆ … R₇₂.

Постоянное напряжение, посту­пающее с термопар 1—12, преобразу­ется электромеханическим преобра­зователем P2 в пульсирующее. Это напряжение через левую (по схеме) группу контактов P2 и конденсатор С₁ поступает на вход пятикаскад­ного усилителя. Последний каскад усиления (Т5) для согласования с нагрузкой имеет трансформаторный выход. Через правые контакты P2 пульсирующее напряжение посту­пает на полупроводниковый диод Д₁ и выпрямляется. Фазочувствитель­ное выпрямление дает необходимую избирательность по отношению к помехам. Переключатель П1, свя­занный с двигателем СД, поочеред­но подключает термопары.

При нормальной температуре в контролируемых точках на вход пре­образователя поступает отрицатель­ное напряжение, так как напряжение на задающих потенциометрах пре­обладает над эдс термопары. При этом транзистор Т6 заперт, и обмотка реле P1 обесточена. При повышении тем­пературы в какой-либо из контро­лируемых точек эдс соответствую­щей термопары превысит установоч­ное напряжение, и транзистор Т6 откроется. Коллекторный ток, про­текая по обмотке реле вызывает его срабатывание. Контакты реле переключаются. В частности, нор­мально замкнутый контакт, замыка­ющий цепь питания электродвига­теля, разрывает ее, замыкает цепь микроамперметра и включает сиг­нализацию. Переключатель П1 ос­танавливается на той точке, где про­изошло превышение предельной тем­пературы. Прочие нормально зам­кнутые контакты Р₁ размыкаясь, снимают установочное напряжение, и на вход усилителя поступает толь­ко напряжение, развиваемое данной термопарой. Ток, протекающий че­рез сопротивление R₂₄, измеряется микроамперметром, проградуиро­ванным в С°.

Реле P1 возвращают в исходное положение нажатием кнопки Кн₁, Кнопочный выключатель Kн2 слу­жит для проверки работы всего устройства. Кроме того, им пользу­ются тогда, когда необходимо про­верить температуру в какой-либо точке. Преобразователь P2 питается от генератора,собранного на транзис­торе Т7.

Выходной трансформатор Тр₁ соб­ран на сердечнике из пластин Ш-9, толщина набора 25 мм. Обмотка I со­держит 1200 витков провода ПЭВ 0,1; обмотка II — 750 витков провода ПЭВ 0,23. Сердечник силового тран­сформатора набран из пластин Ш-12, толщина набора 14 мм. Обмотки нас­читывают: I —6600 витков провода ПЭВ 0,15; II — 750 витков провода ПЭВ 0,12; III — 240 витков провода ПЭВ 0,15. Обмотка дросселя, сос­тоящая из 3100 витков провода ПЭВ 0,1, намотана на сердечнике из пластин Ш-10, толщина набора 15 мм.

Реле Р₂ типа PКH. В качестве электромеханического преобразова­теля использовано поляризованное реле РП4. Двигатель типа ДГМ-2, микроамперметр М-24.
