ШИРОКОДИАПАЗОННЫЙ ГЕНЕРАТОР ЧАСТОТЫ

В. Басе, Радио №2/1965, ст.37

Генератор (рис. 1) представляет собой мульти­вибратор с минимальным количеством деталей. Он прост по конструкции и надежен в работе. Для его сборки требуются два транзистора и два сопротив­ления, причем можно использовать транзисторы с небольшим усилением.

ШИРОКОДИАПАЗОННЫЙ ГЕНЕРАТОР ЧАСТОТЫ

На выходе устройства в качестве нагрузки, яв­ляющейся колебательным контуром, можно приме­нить головной телефон, дроссель, трансформатор. Частота генератора изменяется с изменением индуктивности нагрузки или величин сопротивлений R1 R2.

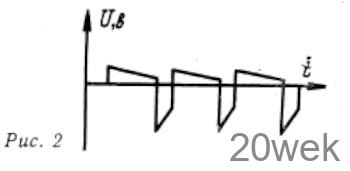

Если в схеме (рис. 1) на выходе подключить головной телефон ТМ-2А с сопротивлением обмотки 60 ом, генератор будет работать с частотой 1200 гц. Форма напряжения на выходе ге­нератора приведена на рис. 2.
