СЕЛЕКТОР ИМПУЛЬСОВ

В. Юшков, М. Кушнер, Ю. Мальков, Радио №7/1965, ст. 54

Этот прибор служит для выде­ления импульсов, длитель­ность которых меньше задан­ной. Для получения эталонного импульса в таких селекторах приме­няют линии задержки или контуры ударного возбуждения. Однако с помощью этих селекторов трудно получить эталонные импульсы боль­шой длительности. Регулировка дли­тельности эталонного импульса в процессе настройки прибора, в ко­тором использован селектор, сложна, кроме того, точность работы селек­тора зависит от формы и уровня вход­ного сигнала

Наконец, большинство известных селекторов построены по громоздким и сложным схемам с использованием вакуумных приборов и недостаточно надежны в работе.

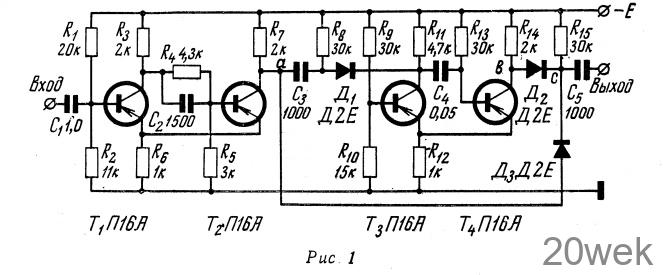

Селектор, схема которого приве­дена на рис. 1, свободен от перечис­ленных выше недостатков. К его входу подключен формирующий триггер, представляющий собой по­тенциальный триггер Шмитта, а в качестве эталонирующего элемента применено электронное реле, фор­мирующее импульс эталонной дли­тельности. Выходы с формирующего триггера и электронного реле по­даны на диодную схему совпадения.

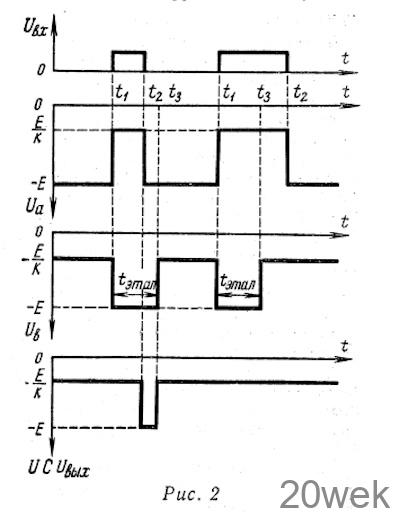

Применение на входе селектора триггера Шмитта позволяет значи­тельно уменьшить влияние формы и амплитуды входного сигнала на точность работы селектора (рис. 2).

Электронное реле позволяет зна­чительно увеличить длительности селектируемых импульсов, практи­чески от единиц микросекунд до не­скольких секунд, причем длитель­ность можно плавно регулировать с помощью времязадающей цепи RC

Положительный импульс напря­жения сигнала, требующего селек­ции, подается на вход потенциаль­ного триггера Шмитта. Последний реагирует на изменение потенциала на входе, вызванное передним и задним фронтами селектируемого импульса. Таким образом, триггер запускается при прохождении перед­него фронта импульса и возвращается в исходное при прохождении заднего фронта. В результате в коллек­торной цепи транзистора Т₂ появ­ляется положительный импульс, по длительности равный входному сиг­налу. Этот импульс, продифферен­цированный цепью C₃R₈, передним фронтом запускает электронное реле, формирующее импульс эталонной длительности. Импульсы с триггера и электронного реле подаются на схему совпадения Д₂, Д3, R15, построенную таким образом, что она пропускает на выход лишь отрица­тельный импульс разности между импульсами, поступающими с выхо­да электронного реле и триггера. Таким образом, сигнал на выходе появляется лишь тогда, когда дли­тельность входного импульса меньше длительности импульса, сформиро­ванного электронным реле.

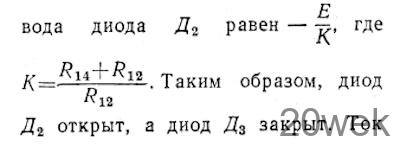

Действительно, в исходном состоя­нии транзистор Т₂ закрыт и к диоду Д₃ приложено практически полное напряжение источника питания (—Е). В то же время транзистор Т4 открыт, и потенциал плюсового вы

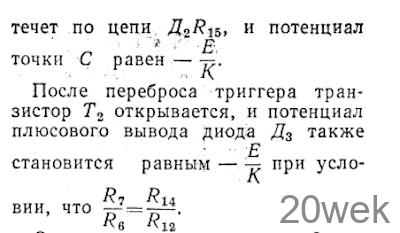

Очевидно., потенциал точки С при этом не меняется. Импульс, создан­ный в результате переброса триг­гера, своим фронтом запускает электронное реле. Транзистор Т4 закрывается, и потенциал диода Д₂ изменяется до —Е. Однако потен­циал точки С опять останется не­изменным, так как диод Д₃ открылся раньше, чем закрылся диод Д₂. Из этого следует, что для исключения помехи электронное реле должно вступать в действие после переброса триггера. В данном случае это усло­вие соблюдено. Потенциальные диа­граммы (рис. 2) показывают, что потенциал в точке С изменяется, если только триггер возвратится в ис­ходное состояние до окончания фор­мирования импульса электронным реле (t₃>t₂), то есть когда потен­циалы плюсовых выводов обоих диодов окажутся равными — E.

Длительность выходного импульса в точке С равна t₃—t₂. Следователь­но, если длительность входного им­пульса больше, чем эталонного (t₃<t₂), сигнала на выходе не будет. Такой селектор можно использо­вать для выделения закодированной информации при широтно-импульс­ной модуляции сигналов, для защи­ты от влияния помех в оптико-электронных системах
