САМОДЕЛЬНЫЕ ВЫСОКОВОЛЬТНЫЕ КОНДЕНСАТОРЫ

М. ДУЛЕНКОВ, Радио №10/1966, ст.49

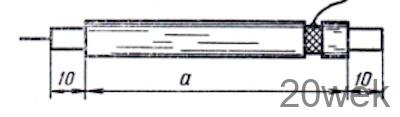

Среди коротковолновиков широко известна многодиапазонная антенна, сконструированная радиолюбите­лем W3DZZ. Многие не могут ее по­строить из-за отсутствия конденсато­ров на большое рабочее напряжение. Такие конденсаторы можно сделать из отрезков коаксиального кабеля РК-3, РК-6, РК-106 и др. В этом случае одной обкладкой конденса­тора будет служить центральная жила кабеля, а второй — его экра­нирующая оплетка. Устройство кон­денсатора понятно из рисунка. Размер а, показанный на рисунке, определяет емкость конденсатора, величину которой находят при помощи измерителя емкости. Для того чтобы подобрать необходимую емкость, можно соединить парал­лельно несколько отрезков-конден­саторов.

Такие же конденсаторы можно применять при изготовлении КВ антенны типа «Beam»
