RC генератор звуковых частот
Радио №1/1966, ст.61

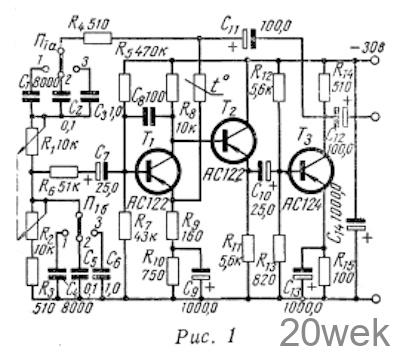

Генератор построен по схеме моста Вина. Вследствие двухкратного изменения фазы на 180° в усилительном каскаде генерация возникает только на такой частоте, при которой выходное напряжение совпадает по фазе с напряжением на базе первого транзистора.
Поскольку по схеме Вина построена входная часть генератора, то такое совпадение фаз возможно на частоте, для которой мост представляет собой псевдорезонансный контур.
Переключением конденсаторов С1 —С6 можно менять диапазоны генерации. Положение 1 переключателя П1 соответствует диапазону частот 20—200 гц, 2—200 гц—2 кгц, 3— 2—20 кгц. Спаренными потенциометрами R1—R2 можно плавно регулировать частоту в пределах каждого диапазона.
Часть выходного напряжения через сопротивление в эмиттерной цепи транзистора Т1 поступает на вход в противоположной полярности. Благодаря отрицательной обратной связи амплитуда напряжения во всех диапазонах генерации остается постоянной. Сопротивление в цепи обратной связи имеет отрицательный температурный коэффициент. Величина этого сопротивления уменьшается с возрастанием выходного напряжения, отчего обратная связь становится устойчивей.
Можно собрать генератор и на двух транзисторах. Однако, чтобы добиться достаточно глубокой обратной связи, а следовательно, и более стабильной амплитуды выходного напряжения, применены три транзистора. Напряжение на выходе генератора 4,5 в изменяется всего на +-0,15 дб в пределах каждого диапазона. Коэффициент нелинейных искажений 0,5% при сопротивлении нагрузки не менее 2 ком.
«Funkschau», 1965, № 17
От редакции. Транзисторы АС122, АС124 можно заменить МП40.
