РАСЧЕТ ГЕТЕРОДИНОВ ТРАНЗИСТОРНЫХ ПРИЕМНИКОВ
И. Василькевич, Радио №12/1964, ст.32
Большинство радиолюбителей, конструирующих транзисторные приемники, рассчитывают их для работы в средневолновом диапазоне, поэтому знакомство с расчетом гетеродинов мы и начнем с этого диапазона. Для примера рассчитаем гетеродин транзисторного приемника, работающего в диапазоне 0,52— 1,5 Мгц. Промежуточная частота приемника стандартная fnp =465 кгц, тогда диапазон гетеродина будет составлять /гет=1—2 Мгц, коэффициент перекрытия Kf =2. Напряжение питания таких приемников обычно выбирают равным Еп=—8 в. Работает гетеродин на преобразователь частоты, напряжение на нагрузке должно составлять^/ н=0,15 в, сопротивление нагрузки 7?н=0,1 ком. Наиболее целесообразно в этом случае построить гетеродин по схеме с трансформаторной обратной связью, включив транзистор по схеме с общим эмиттером …

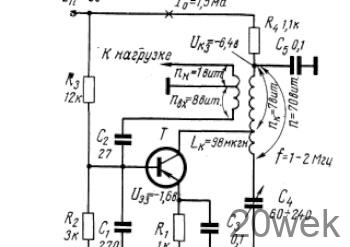

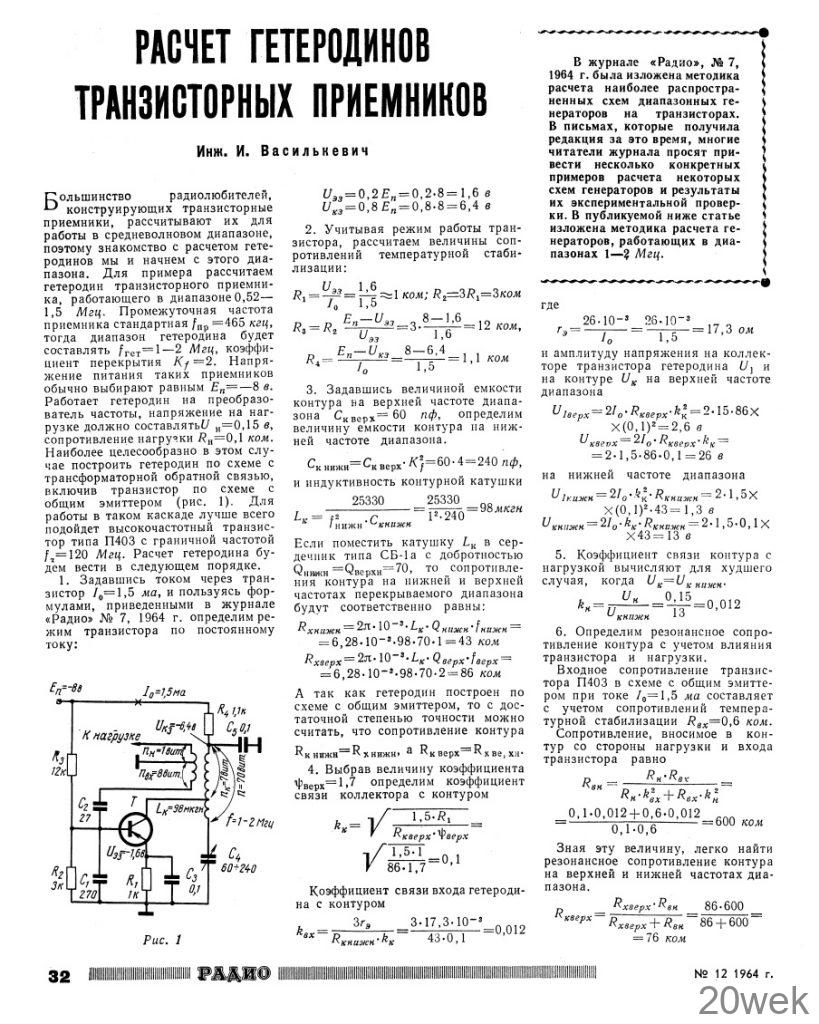

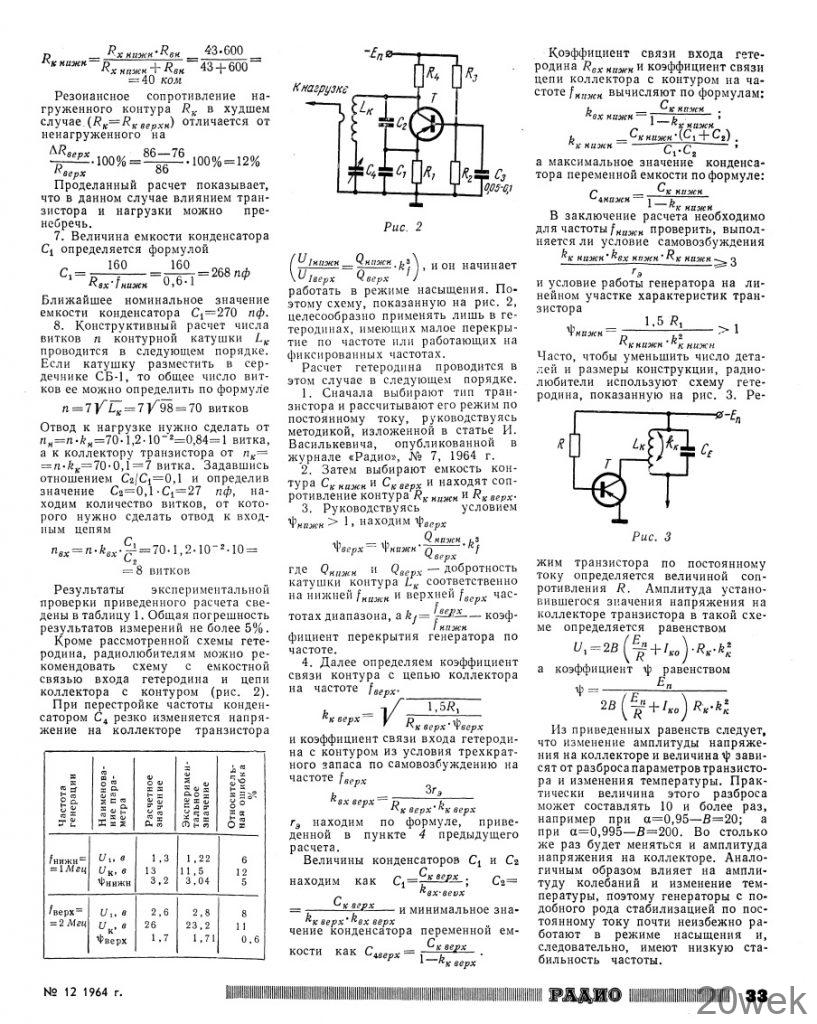

Ввиду того, что в статье много формул, статья приводится в виде картинок
