РАДИОСТАНЦИЯ НА 430 —435 Мгц

Б. КАРПОВ, Радио №5/1966, ст.24

Радиостанция предназначена для ведения двухсторонних сим­плексных связей в полевых условиях. Мощность ее передатчика —5 вт, собрана она по трансивер­ной схеме и имеет блочную конструк­цию. В первом, основном, блоке размещены: приемо-передатчик, мо­дулятор и блок питания анодных цепей приемника, а во втором —блок питания анодных цепей передатчика.

Радиостанцию можно питать от од­ной щелочной аккумуляторной бата­реи 5НКН-100 и трех сухих галь­ванических батарей 102-АМЦ-у-1,0 (БАС-80-у-1,0), соединенных после­довательно. Если напряжение на анодные цепи передатчика будет подаваться от преобразователя, то вместо батарей 102-АМЦ-у-1,0 необ­ходимо добавить еще одну батарею аккумуляторов 5НКН-100. При пер­вом варианте питания (с сухими ба­тареями) радиостанция потребляет от аккумулятора ток: во время приема — 5,2 а и во время передачи— 6,4 а. В радиостанции установлено 12 ламп, 9 транзисторов и 13 полу­проводниковых диодов.

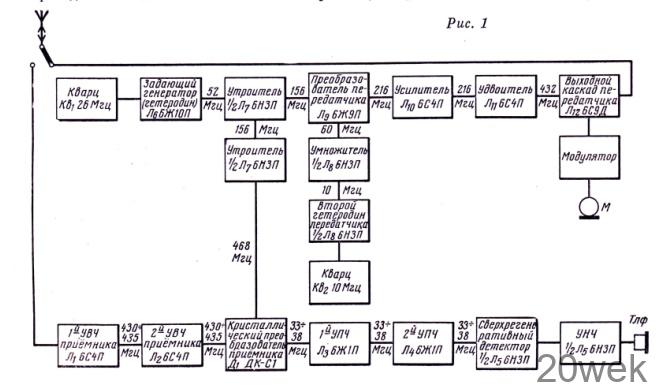

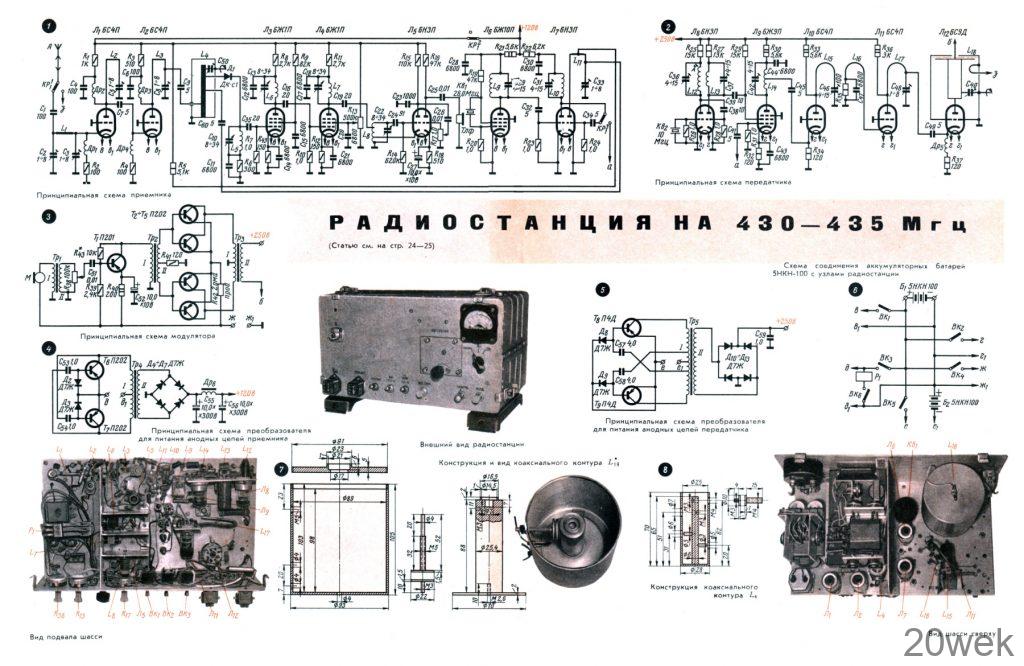

Схема. Блок-схема радиостанции приведена на рис. 1, а принципиаль­ные схемы отдельных узлов — на рисунках вкладки (2 и 3 стр.). В приемо-передатчике применен общий ВЧ гетеродин, который работает как во время приема, так и во время пере­дачи. Гетеродин собран на двух лампах: 6Ж10П (Л₆) и 6НЗП (Л7). Первый каскад на лампе Л₆ служит задающим генератором, стабили­зированным кварцем Кв₁— 26 Мгц и удвоителем (контур L9C₂₉ в анод­ной цепи Л₆ настроен на вторую гармонику кварца Кв1. Полученная в результате удвоения частота 52 Мгц утраивается в каскаде на левом (по схеме) триоде лампы Л₇. Напряже­ние с частотой 156 Мгц с анодного контура L₁₀С31 во время передачи поступает в преобразовательный ка­скад передатчика, а во время приема — на сетку правого (по схеме) триода лампы Л₇ для дальнейшего утроения частоты до 468 Мгц. С анодного кон­тура L11C33 правого триода 6НЗП (Л₇) напряжение с частотой 468 Мгц подается на коаксиальный контур L₄ кристаллического преобразователя приемника, собранного на полупро­водниковом диоде ДК-С1 (Д₁). Одновременно с на­пряжением гетеродина на контур L₄ с выхода двухкаскадного усилите­ля ВЧ поступает напря­жение сигнала радио­станций, работающих в диапазоне 430—435 Мгц. Оба каскада усилителя ВЧ собраны на лампах 6С4П (Л₁ Л₂) по схемам с заземленными сет­ками.

В результате смешения частот сигнала и гетеро­дина на контуре нагруз­ки преобразовательного каскада приемника L₅С₁₀ выделяется напряжение промежуточной частоты, которое усиливается двухкаскадным усилите­лем ПЧ на лампах 6Ж1П (ЛзЛ4) и детектируется в сверхрегенеративном детекторе на левом (по схеме) трио­де лампы 6НЗП (Л₅). Настройка на принимаемые радиостанции осу­ществляется изменением промежу­точной частоты в пределах 33— 38 Мгц путем перестройки счет­веренного блока конденсаторов пе­ременной емкости C₁₀ С13 С₁₈ С₂₂. Выделенное на резисторе R₁₅ анодной нагрузки детекторного каскада на­пряжение НЧ усиливается одно­каскадным усилителем НЧ на правом (по схеме) триоде лампы 6НЗП (Л₅), нагруженным телефонами телефон­ной гарнитуры. Чувствительность приемника регулируется изменением напряжения на экранирующй сетке лампы Л4 второго каскада усилителя ПЧ (регулятором служит потенцио­метр R₁₃). Громкость сигнала в те­лефонах можно регулировать потен­циометром R₁₇.

Кроме напряжения с частотой 156 Мгц, с первого (общего) гетеро­дина на преобразовательный каскад передатчика, в котором применена лампа 6Ж9П (Л9), поступает напря­жение с частотой 60 Мгц с выхода второго гетеродина, собранного на лампе 6НЗП (Л₈). Каскад на левом (по схеме) триоде этой лампы работа­ет в качестве задающего генератора, стабилизированного кварцем Кв₂, и генерирует частоту 10 Мгц. В ка­скаде на правом (по схеме) триоде Л₈ частота 10 Мгц умножается в шесть раз.

В результате сложения частот 156 и 60 Мгц на контуре L₁₄ С₄₂, установ­ленном в анодной цепи лампы Л9 преобразовательного каскада, вы­деляется напряжение с частотой 216 Мгц. Это напряжение усили­вается в каскаде на лампе 6С4П (Л₁₀) и удваивается в каскаде на такой же лампе Л₁₁. Как усилительный каскад, так и удвоитель собраны по схеме с заземленной сеткой. В выходном каскаде установлена «маячковая» лампа 6С9Д (Л₁₂), с которой кон­структивно связан выходной коак­сиальный контур L₁₈. Антенна свя­зана с контуром L₁₈ при помощи петли связи.

Модуляция сигнала осуществляет­ся в анодной цепи лампы Л₁₂. Моду­лятор передатчика (см. схему 3 на вкладке) — двухкаскадный, с двух­тактным выходным каскадом. Мак­симальная мощность, развиваемая им, достигает 4,5—5 вт. Предвари­тельный каскад модулятора собран на транзисторе П201 (T1), а выходной — на четырех транзисторах П202 (Т₂— T₅), включенных по два параллельно в каждое плечо каскада. Схема мо­дулятора не имеет особенностей. К первичной обмотке микрофонного трансформатора Тр₁ подключается микрофон телефонной гарнитуры.

Транзисторные преобразователи для питания анодных цепей прием­ника и передатчика построены по аналогичным схемам с емкостной обратной связью. В преобразователе для приемника применены два тран­зистора П202 (Т₆Т₇), а для передат­чика — два транзистора П4Д (Т₈ T9).

Присоединение аккумулятора к отдельным узлам радиостанции по­казано на рис. 6 вкладки.

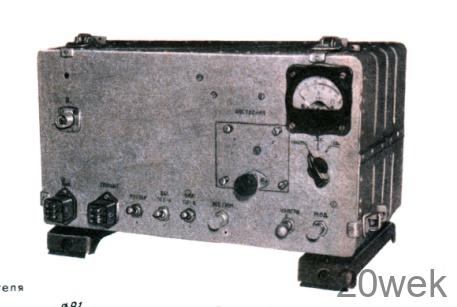

Переход с приема на передачу осуществляется при помощи реле Р_х. При желании на передней панели радиостанции может быть установлен измерительный прибор для контроля тока преобразователя передатчика, напряжения питающего аккумуля­тора и анодного питания приемника (см. фотографию внешнего вида ра­диостанции на вкладке). На принци­пиальных схемах этот прибор не показан.

Конструкция. Основной блок ра­диостанции (где находятся приемо­передатчик, модулятор и блок пита­ния приемника) смонтирован на уг­ловом шасси из дюралюминия тол­щиной 2,5 мм. Размер передней панели блока — 350X185 мм, а го­ризонтальной части шасси — 330 X 80 мм. Горизонтальная часть шасси находится на расстоянии 60 мм от нижней кромки передней панели. Расположение деталей видно из фо­тографий на вкладке.

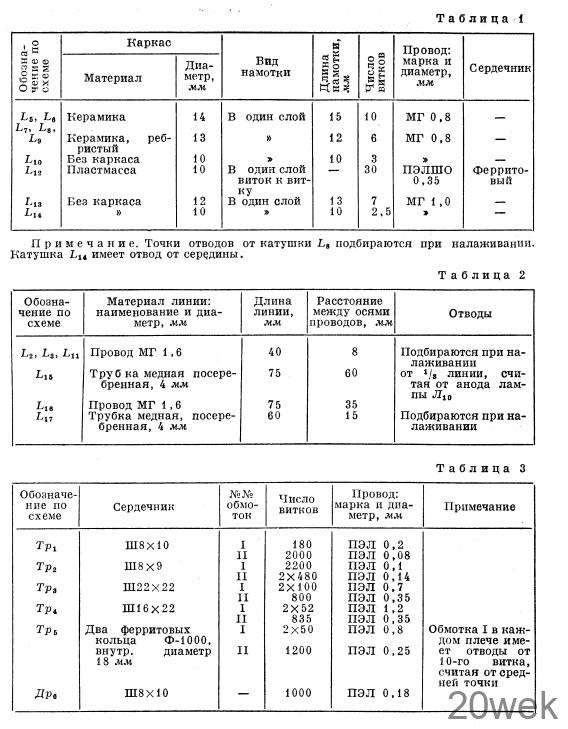

В радиостанции применены кон­туры различных типов: с обычными катушками индуктивности, намотан­ными на каркасе и без каркасов, однопроводная и двухпроводные линии, коаксиальные контуры. Дан­ные обычных катушек индуктивности сведены В табл. 1, а двухпроводных линий — в табл. 2. Однопроводная линия L1 представляет собой медную посеребренную трубку диаметром 4 мм и длиной 25 мм. Она укре­пляется так, чтобы ось трубки нахо­дилась на расстоянии 15 мм от шасси. Конструкция коаксиальных конту­ров L₄ н L₁₈ показана на чертежах 7 и 8 вкладки Эти контуры выта­чивают из бронзы, полируют внут­ренние поверхности стаканов и се­ребрят детали контуров гальваниче­ским способом. Контуры можно изготовить также из стали. В этом Эти контуры выта­чивают из бронзы, полируют внут­ренние поверхности стаканов и се­ребрят детали контуров гальваниче­ским способом. Контуры можно изготовить также из стали. В этом случае перед серебрением детали контуров нужно омеднить.

Все ВЧ дроссели Др1—Др5 одина­ковы. Они наматываются без кар­каса с принудительным шагом мед­ным голым посеребренным проводом диаметром 0,6 мм на оправке диамет­ром 3 мм и содержат по 5 витков. Данные трансформаторов и дросселя Др₆ фильтра питания приведены в табл. 3.

Необходимо обращать особое вни­мание на монтаж ВЧ цепей радиол станции. В этих цепях для соедине­ний везде следует применять выводы деталей, а где это невозможно, вести монтаж медным голым посеребрен­ным проводом диаметром 1,6 мм

ОТ РЕДАКЦИИ: В схемах приемника и передатчика радиостанции (рисунки 1 и 2 на вкладке) были обнаружены ошибки. По вине автора неправильно указаны некоторые данные: сопротивления резисторов R20, R28, R31 вместо 1 Мом должны быть 100 ком, а R₂₆ —вместо 1 Мом—8,2 ком. Около панелей ламп Л₁, Л₂, Л₁₀ Л₁₁ и Л₁₂ в обоих полюсах накальных цепей устанав­ливаются дроссели, намотанные проводом МГ 0,6 мм с принудительным шагом на оп­равке диаметром 5 мм. Все дроссели одинаковые и содержат по 10 витков.
