Радиоприемник в записной книжке

Е. ЕВЛАХОВ, С. ЕНИН, Радио №5/1967, ст.26

Приемник «Сюрприз» собран по супергетеродинной схеме на шести транзисторах и одном полупроводниковом диоде. Он пред­назначен для приема на внутреннюю магнитную антенну программ радио­вещательных станций, работающих в диапазоне средних волн 180— 570 м (1605—525 кгц).

Реальная чувствительность при­емника не хуже 3 мв/м, максимальная чувствительность не хуже 0,5 мв/м. Избирательность ио соседнему кана­лу не менее 12 дб, по зеркальному каналу — не менее 20 дб. Частотная характеристика по звуковому дав­лению 5004-3000 гц. Максимальная выходная мощность 100 мет.

Приемник питается от трех акку­муляторов типа Д-0,1 общим на­пряжением 3,6 в. Ток, потребляемый в режиме покоя,— не более 12 ма.

Габариты приемника (с записной книжкой) 135X88X17 мм, вес 200 г.

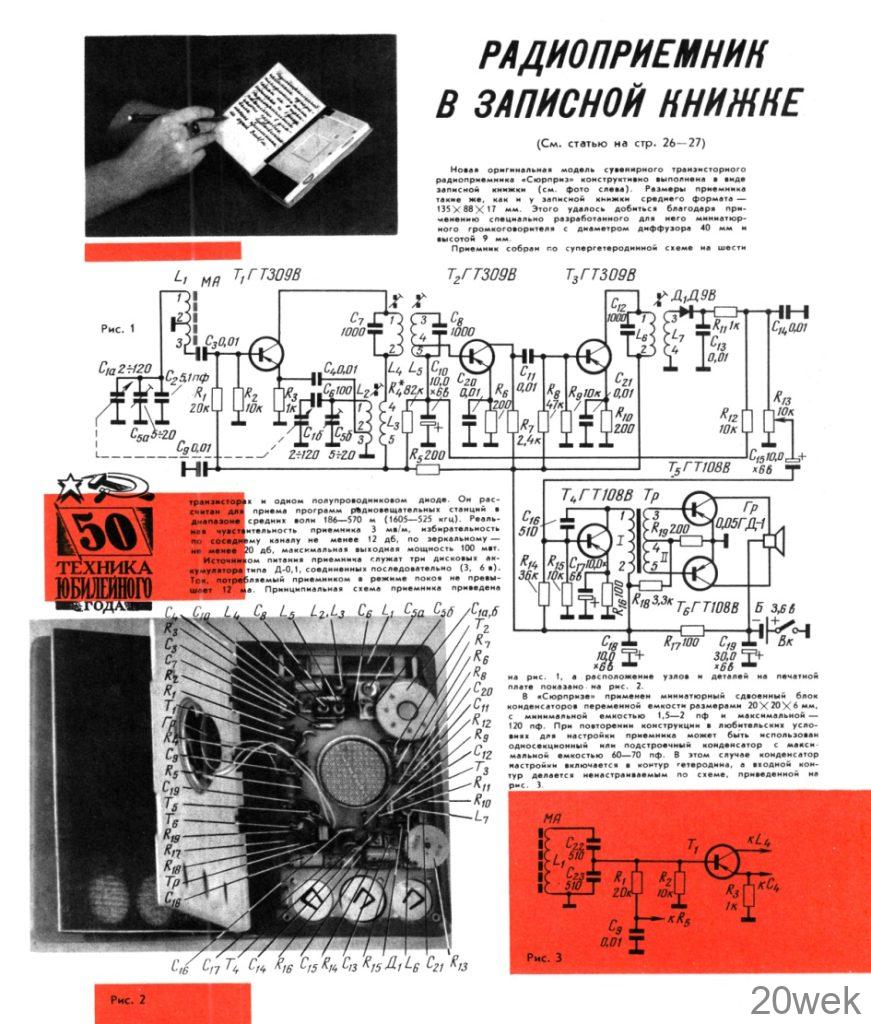

Принципиальная схема приемника приведена на рис. 1 (все рис. на 3-й стр. обложки). Входная цепь вы­полнена по схеме индуктивной связи контура с базой транзистора Т1 (ГТ309В) преобразовательного каска­да. В коллекторную цепь преобразо­вателя включены два контура: ФПЧ-1 (L₄С₇) и ФПЧ-11 (L₅С₈), имеющие индуктивную связь, близкую к кри­тической (расстояние между цент­рами катушек L₄—L₅— 7,5 мм). По­следовательно с катушкой первого контура ФПЧ включена катушка связи L₃ гетеродинного контура L3C1бC5б. Число витков катушки связи, а также отвод от контурной катушки гетероди­на выбраны так, чтобы напряжение гетеродина было равномерным по всему диапазону и равным 100 — 120 мв. При полосе пропускания (на уровне 0,5)  7— 8 кгц двухконтурный ФПЧ обеспечивает избирательность не менее 10— 12 дб при расстройке на -+10 кгц.

Первый каскад усилителя ПЧ со­бран по реостатной схеме на тран­зисторе Т₂ типа ГТ309В. Второй каскад УПЧ тоже собран на тран­зисторе типа ГТ309В (Т₃), но нагру­жен нa широкополосный контур L6С₁₂ с полосой пропускания 35— 40 кгц.

Напряжение сигнала ПЧ с катуш­ки связи L₇ поступает на диод Д₁ (Д9В) и детектируется. При напря­жении на диоде 50 мв чувствитель­ность с баз транзисторов Тз, Т₂ и Т1 (сигнал от ГСС подается поочередно к базам транзисторов через конден­сатор в 0,01—0,015 мкф) составляет соответственно 1000—1500 мкв, 100—150 мкв и 5—8 мкв, при этом на выходе УПЧ развивается напря­жение 0,55 в, соответствующее вы­ходной мощности 5 мвт.

П-образный фильтр С₁₃R₁₁C₁₄ в цепи детектора обеспечивает необхо­димую фильтрацию напряжения ВЧ. Нагрузкой детектора является пере­менный резистор R₁₃, который одно­временно служит и регулятором громкости. Для работы АРУ посто­янная составляющая с нагрузки де­тектора через фильтрующую цепь R₁₂С₁₀ поступает на базу транзисто­ра Т2 реостатного каскада усилите­ля ПЧ.

Усилитель ПЧ — двухкаскадный. Он собран на транзисторах Т₄—Т₆ тина ГТ108В по схеме с бестрансфор­маторным выходом. Предваритель­ный каскад УНЧ (Т₄) — фазоинверс­ный. Он нагружен на первичную об­мотку согласующего трансформатора Тр. Оконечный двухтактный каскад (Т₅, Т6) является усилителем мощ­ности и работает в режиме класса «АБ». Для устранения искажений типа «ступенька» в выходном сигна­ле обусловленных нелинейностью начальных участков характеристик транзисторов на базы Т5 и Т₆ с делителя напряжения R₁₈R₁₉ через вторичную обмотку согласующего трансформатора подается небольшое (порядка 120—170 мв) начальное напряжение смещения.

Нагрузкой усилителя мощности является высокоомный громкогово­ритель типа 0,05 ГД-1 с отводом от середины обмотки звуковой катушки. Сопротивление звуковой катушки громкоговорителя на частоте 1000 гц — 60 ом (2X30 ом). Диаметр гром­коговорителя 40 мм, высота 9 мм. При номинальной мощности 50 мвт громкоговоритель развивает звуко­вое давление до 0,15 н/m².

Чувствительность усилителя НЧ при номинальной выходной мощнос­ти 50 мвт составляет примерно 15—20 мв.

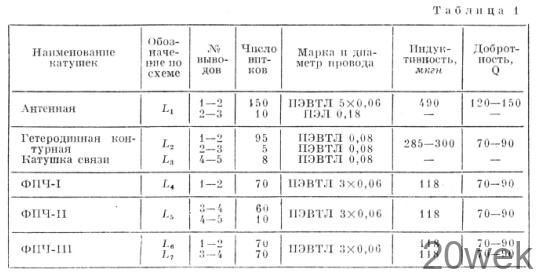

Конструкция и детали. Конструк­тивно приемник выполнен в виде записной книжки. Детали и узлы приемника смонтированы на печат­ной плате (см. рис. 2). Собранная и настроенная плата вставляется в обложку записной книжки. Верхняя часть обложки крепится к корпусу приемника пятью винтами. Катушка L₁ магнитной антенны намотана на каркасе из прессшпана и размещена на плоском ферритовом стержне из материала 700 НМ разме­рами 70X9X3 мм. Контурные ка­тушки гетеродина и ФПЧ намотаны на односекционных полистироловых каркасах и помещены в ферритовые чашки из материала 1000 НM вы­сотой 5,7 мм. Экранов катушки не имеют. Моточные данные катушек приведены в табл. 1.

Миниатюрный согласующий транс­форматор Тр намотан на сердечнике из пермаллоевых П-образных пластин (50Н). Его первичная обмотка со­держит 1000 витков провода ПЭВТЛ — 0,05, вторичная — 2X350 витков то­го же провода.

В приемнике применены резисто­ры типа УЛМ, конденсаторы типов К10-7 В, НM и электролитические конденсаторы типа К-50-6, регулятор громкости СПЗ-ЗД (применяется в приемниках «Нева-2», «Сигнал», «Юпитер», «Топаз-2»).

Элементом настройки приемника служит миниатюрны ii сдвоенный блок конденсаторов переменной ем­кости, имеющий габариты 2ОХ2ОХ 6 мм. Минимальная емкость сек­ции 1,5—2 пф, максимальная — 120 пф.

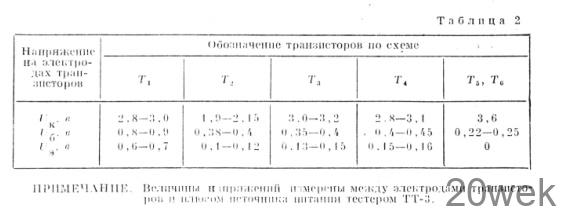

Режимы транзисторов по постоян­ному току приведены в табл. 2.

При повторении конструкции в любительских условиях многие де­тали, примененные в промышленной модели приемника, могут быть заме­нены. Так, вместо конденсатора пе­ременной емкости можно взять под­строечный пли односекционный КПЕ с максимальной емкостью 60—70 пф. В этом случае входная цепь делает­ся не настраиваемой широкополосной по схеме, приведенной на рис. 3, а настройка приемника осуществ­ляется только в контуре гетеродина. При этом сопрягающий конденсатор С6 из схемы исключается.

В качестве стержня для магнитной антенны можно использовать любой плоский или круглый стержень, на­пример от приемников «Юпитер», «Сигнал» и других, укороченный до нужной длины.

Для намотки катушек индуктив­ности контуров гетеродина и ФПЧ могут быть использованы феррито­вые чашки, применяемые в прием­никах «Юпитер», «Сигнал» или «Ней­ва», с доведением их до заданного размера. В качестве каркаса служит одна секция типового полистироло­вого каркаса от этих же приемников. Согласующий трансформатор можно применить от приемника «Космос», «Орленок», что повлечет за собой увеличение толщины приемника, или использовать бестрансформаторные схемы УНЧ, которые неоднократно описывались в журнале «Радио».

Наибольшую сложность представ­ляет замена громкоговорителя, так как для сохранения минимальной толщины приемника необходим гром­коговоритель соответствующей вы­соты. По значению сопротивления звуковой катушки и диаметру диф­фузора может быть рекомендован выпускаемый пашей промышлен­ностью громкоговоритель типа 0,025 ГД-2, по он значительно выше (16,5 мм), чем громкоговоритель приемника «Сюрприз». Электролитические конденсаторы типа К-50-6 можно заменить кон­денсаторами типа ЭМ с той же величиной емкости и рабоче­го напряжения, а конденсаторы по­стоянной емкости типа К10-7В — любыми другими малогабаритными конденсаторами
