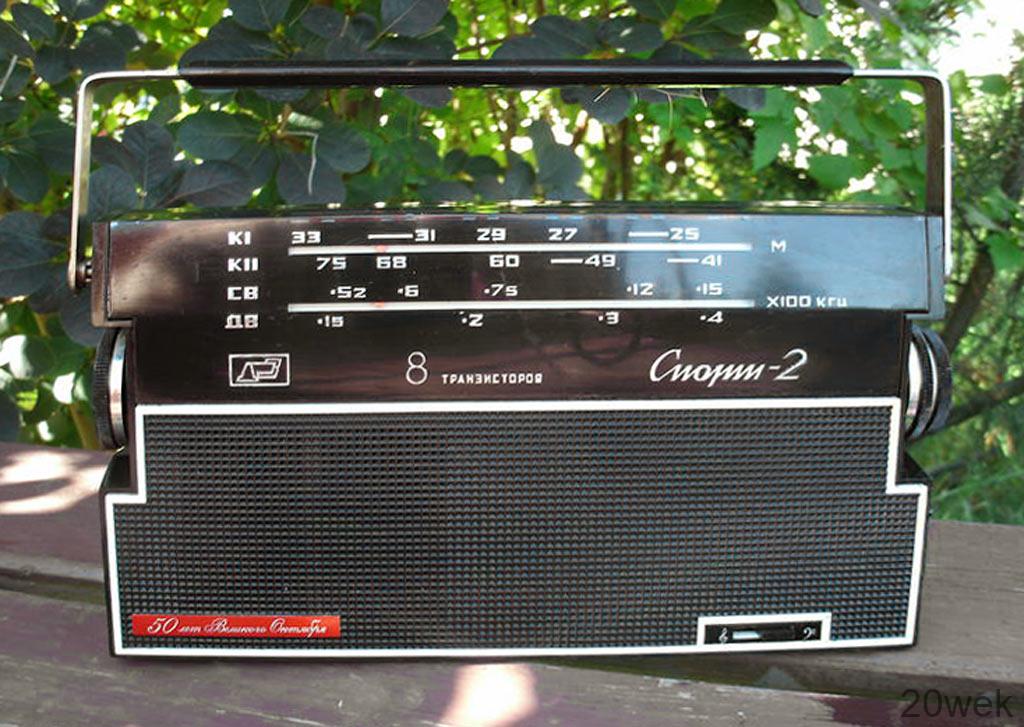

Радиоприемник «Спорт-2»

А. КОЗУНЕНКО, Радио №10/1966, ст.28

Малогабаритный переносный ра­диоприемник «Спорт-2» пред­назначен для приема программ радиовещательных станций в диа­пазонах: длинных 2000—735 м (150— 408 кгц), средних 570—186 м (525— 1605 кгц), коротких II 75—41 м (3,93—7,4 Мгц) и коротких I 31— 25 м (9,4—12 Мгц) волн. Реальная чувствительность приемника: на длинных волнах не хуже 1,6 мв/м; на средних — не хуже 0,6 мв/м; на коротких — не хуже 0,3 мв/м. Изби­рательность по соседнему каналу не менее 60 дб.

Ослабление зеркального канала: на длинных волнах не менее 30 дб; на средних не менее 32 дб; на корот­ких II не менее 20 дб и на коротких I не менее 16 дб.

АРУ обеспечивает изменение на­пряжения на выходе приемника не более 3,5 дб при изменении входного напряжения на 26 дб. Полоса частот, воспроизводимых усилителем НЧ приемника, 300—3500 гц, номиналь­ная выходная мощность — 100 мет. Приемник питается от батареи, со­стоящей из четырех элементов типа «316» или «316-Т».

Ток, потребляемый в режиме по­коя, 10 ма. Размеры приемника 195 X 110 X 47 мм, вес 910 г.

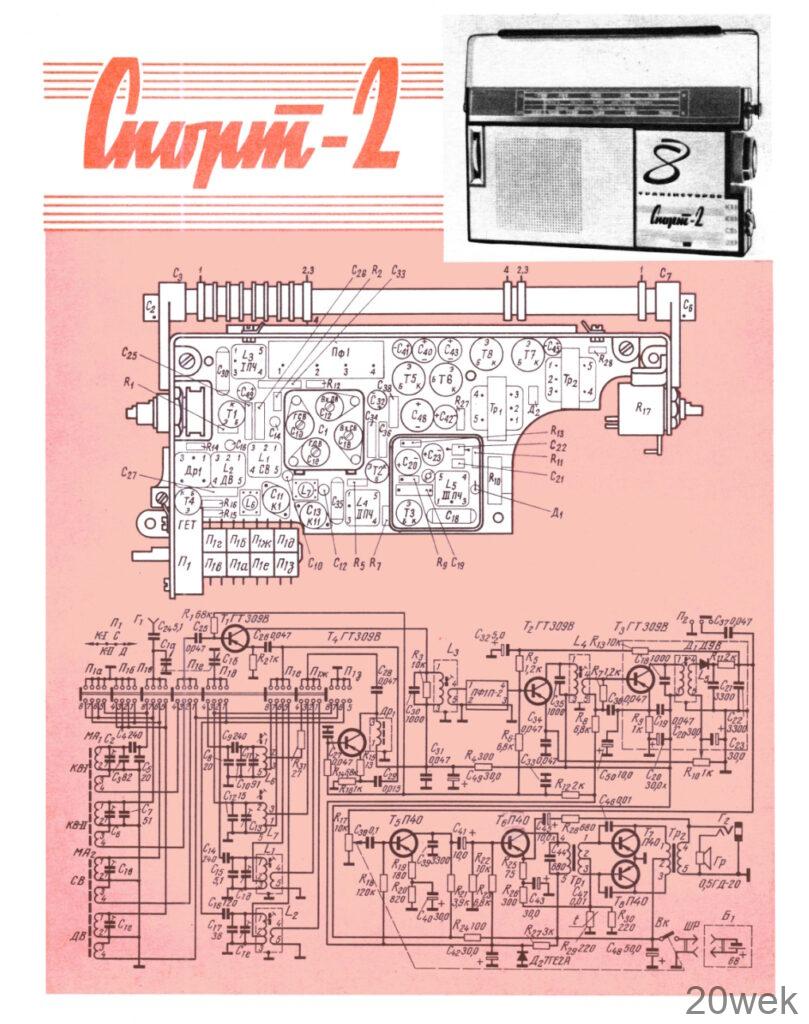

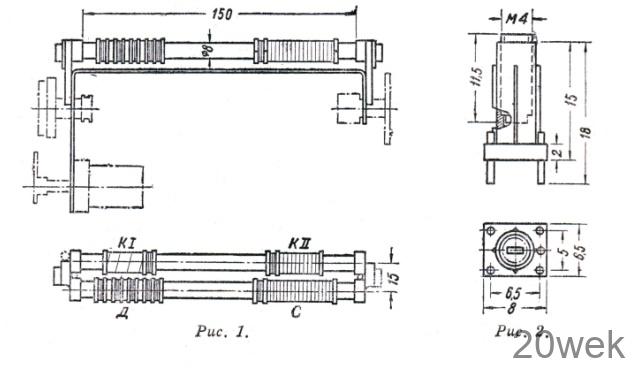

Принципиальная схема радиопри­емника «Спорт-2» показана на 2-й странице вкладки. Он имеет две ферритовые антенны: для диа­пазона коротких волн, и МА₂— для средних и длинных волн. Кон­структивно антенны расположены близко друг к другу (рис. 1). Чтобы исключить их взаимное влияние, входные контуры неработающих диа­пазонов закорачиваются переключа­телем диапазонов П₁. Входная цепь приемника выполнена по схеме ин­дуктивной связи входного контура с базой транзистора Т1 каскада преобразователя частоты.

Гетеродин собран на транзисторе Т₄ по трехточечной схеме с индук­тивной связью и с параллельным питанием через дроссель Др₁. На­пряжение гетеродина, определяющее режим работы преобразователя, по­дается на эмиттер транзистора Т1. Конструкция катушек КВ гетеро­дина показана на рис. 2.

Число витков катушек связи и места отводов от катушек контуров гетеродина выбираются так, чтобы генерация во всем диапазоне частот была устойчивой. Оптимальное условие преобразования частоты выпол­няется при напряжении гетеродина 70—100 мв в диапазонах длинных и средних волн, и 80—120 мв — на коротких волнах.

Нагрузкой преобразователя слу­жит пьезокерамический фильтр ПФ1П-2, который и определяет избирательность ио соседнему ка­налу. При полосе пропускания (на уровне — 0,5) 9—12 кгц он имеет избирательность до 60 дб при рас­стройке на ±10 кгц.

Для согласования выходного со­противления транзистора Т1 с вы­ходным сопротивлением фильтра слу­жит контур L₃, С₃₀, полоса пропуска­ния которого 25-ЗО кгц.

Двухкаскадный усилитель ПЧ соб­ран на транзисторах Т₂, Т₃. Первый каскад на транзисторе Т₂ связан со вторым каскадом через контур L₄, C35, нагруженный на входное со­противление транзистора Т₃, парал­лельно которому включен резистор R₇. Чем меньше сопротивление ре­зистора R₇, тем меньше усиление первого каскада зависит от парамет­ров транзисторов этого и последнего каскадов. Практически можно ис­ключить влияние параметров тран­зисторов и повысить устойчивость работы усилителя, если сопротивле­ние R₇ взять равным входному со­противлению транзистора.

Полоса пропускания контура L₄С₃₅ 30—35 кгц. Чувствительность с базы транзистора Т₂—15—20 мкв.

Нагрузкой второго каскада ПЧ служит контур L5C₁₈, полоса про­пускания которого (40—50 кгц) вы­брана из условия, что каскад явля­ется усилителем тока, то есть со­противление его нагрузки меньше выходного сопротивления. Напря­жение обратного смещения на диоде Д₁ создается протекающим по резистору R₁₀ (СПЗ—16) эмиттерным током транзистора первого каскада ПЧ. Поскольку транзисторы ГТ-309 имеют малую проходную емкость (до 5 пф) во втором каскаде можно обойтись без нейтрализации. Чув­ствительность с базы транзистора Т₃ 600—1000 мкв. В цепь детек­тора включен П-образный фпльтр С21R11С22 Нагрузкой детектора слу­жит резистор R₁₇ (регулятор гром­кости). Постоянная составляющая тока диода используется в системе АРУ осуществляемой в цепи базы транзистора Т₂.

В приемнике применен ступенча­тый регулятор тембра в области высших звуковых частот (переклю­чатель П₂ и конденсатор С₃₇).

Усилитель НЧ — трехкаскадный. Поскольку громкоговоритель 0,5 ГД- 20, являющийся нагрузкой усили­теля, не воспроизводит частот ниже 250—300 гц, то нижняя граница полосы пропускания усилителя НЧ выбрана равной 300 гц. Завал ча­стотной характеристики на этой ча­стоте составляет 6 дб.

Частотная характеристика в об­ласти нижних частот ограничивается благодаря конденсатору С₃₈. В области верхних частот полоса пропуска­ния усилителя определяется пьезо­керамическим фильтром (до. 5000 гц). Первый каскад предварительного усиления НЧ собран на транзисторе Т₅. Нагрузкой этого каскада служит резистор R21- Параллельно нагрузке включен конденсатор С₃₉, для фильт­рации ВЧ составляющей продетектированного сигнала.

Второй каскад усиления НЧ вы­полнен на транзисторе Т₆. Он нагру­жен согласующим трансформатором Тр₁. С его вторичной обмотки на базы транзисторов Т₇ и Т₈ подается напряжение, сдвинутое по фазе на 180^о. Двухтактный усилитель мощ­ности (Т₇, Т₈) работает в режиме, близком к классу «В». Напряжение смещения на базы транзисторов Т₇ и Т8 создается на резисторах R₂₉ и R₃₀ эмиттерным током транзистора Т₆. Для температурной стабилизации режима оконечного каскада служит термосопротивление R₂₉ (СТЗ-17). Два последних каскада усилителя НЧ охвачены отрицательной обрат­ной связью, что способствует умень­шению коэффициента нелинейных искажений и корректирует частот­ную характеристику. Напряжение обратной связи снимается со вторич­ной обмотки выходного трансформа­тора Тр₂ и через цепь R₂₈С₄₅ подается на эмиттер транзистора Т₆. Чувст­вительность усилителя НЧ при по­даче сигнала на базу транзистора Т₅ при номинальной мощности не хуже 30 мв.

Сопротивление звуковой катушки громкоговорителя 0,5 ГД-20 на ча­стоте 1000 гц — 8 ом. Звуковое давление при номинальной мощности до 0,3 Н1м². Вместо громкоговорителя можно использовать телефон ТМ-4, при включении которого в специаль­ное гнездо Г2 громкоговоритель ав­томатически отключается. Гнездо Г1 предназначено для подключения на­ружной антенны, что повышает чув­ствительность приемника.

Базовые цепи всех каскадов при­емника питаются стабилизированным напряжением 1,5 в, выпрямленным селеновым стабилизирующим диодом 7ГЕ2А — С (Д₂). При изменении напряжения питания от 6 до Зв работоспособность радиоприемника сохраняется.

Конструкция приемника. Приемник смонтирован на печатной плате из фольгированного гетннакса. Рас­положение деталей на плате пока­зано на вкладке. Печатная плата прикреплена к раме, на которой смонтированы ферритовые антенны, переключатель диапазонов, шарико­вый верньер с двойным замедлением и регулятор громкости с выключа­телем. Эта алюминиевая рама одно­временно выполняет роль экрана, защищающего антенну от паразит­ных излучений.

Антенна коротковолновых диапа­зонов представляет собой круглый ферритовый стержень длиной 160 льн и диаметром 8 мм, из материала ВЧ-150. Контурные катушки и ка­тушки связи намотаны на пластмас­совых каркасах. Подстроечные кон­денсаторы С₂ и С₆ включены парал­лельно входным контурам, установ­ленным на пластмассовых держателях антенны в непосредственной близо­сти от соответствующих катушек.

Антенна ДВ — СВ выполнена на круглом ферритовом стержне (Ф-600) тех же размеров, что и антенна КВ. Контурные катушки и катушки связи намотаны на пластмассовых карка­сах Последний каскад усилителя ПЧ и детектор конструктивно выполнены в виде отдельного блока на печатной плате размерами 28 X 28 мм, на которой установлены все экраниро­ванные элементы, включая катушку L₅ с ее экраном. Сверху блок закрыт экранирующей крышкой. Его можно настроить и проверить отдельно от платы приемника. Размеры блока 31 X 31 X 22 мм.

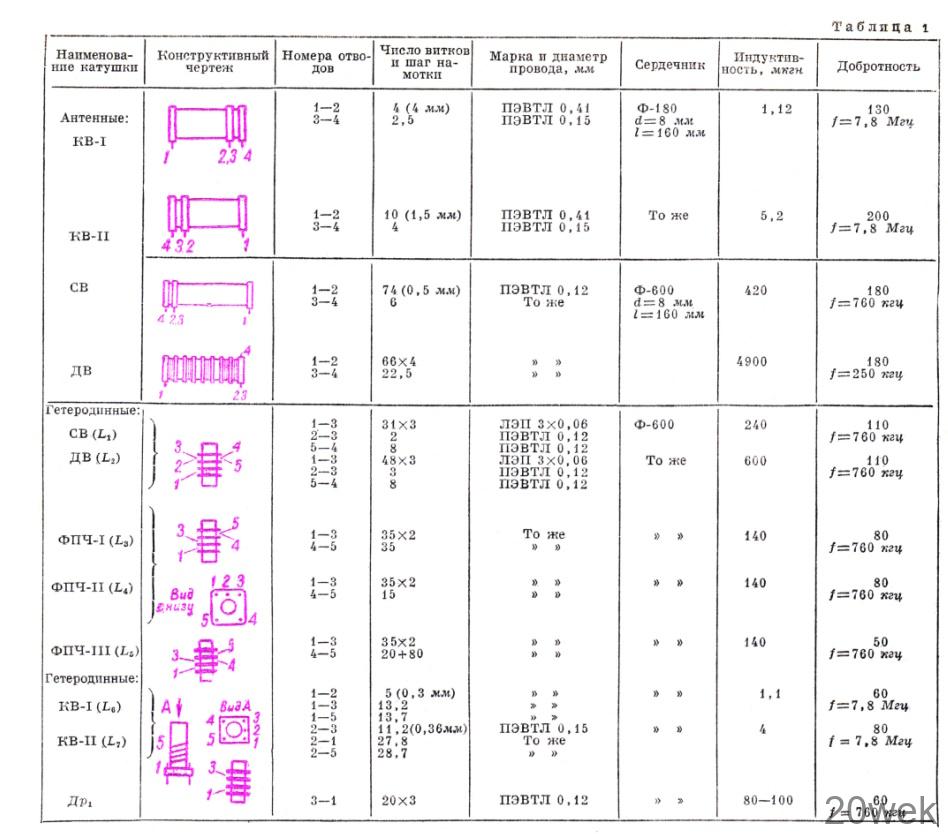

В приемнике применены резисторы УЛМ, конденсаторы КЛС или К10- 7В, электролитические конденсаторы К50-6. Намоточные данные катушек приведены в табл. 1. Обмотки согла­сующего трансформатора Тр_г намо­таны на сердечнике из пермаллоевых (50НМ) пластин Ш-4 при толщине набора 6 мм и содержат: 4—5—2200 витков провода ПЭВТЛ 0,09; 1—3— 500 X 2 витков того же провода. Выходной трансформатор Тр₂ имеет такой же сердечник, что и Тр₁. Обмотка 1—3 насчитывает 320 X 2 витков провода ПЭВТЛ 0,15; об­мотка 4—5—120 витков провода ПЭВТЛ 0,35.

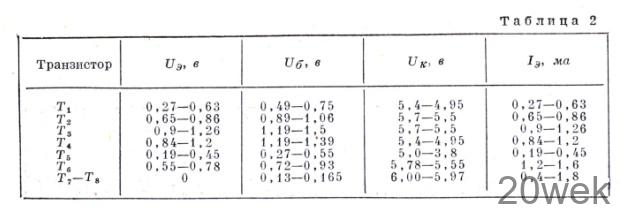

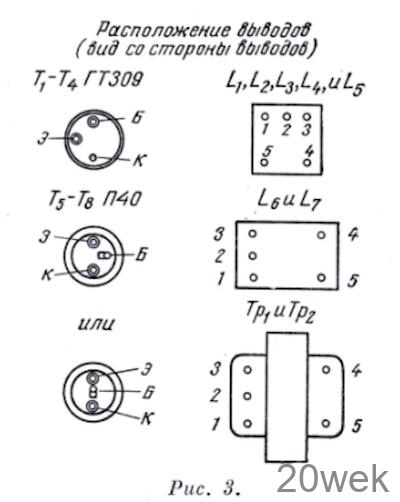

Все катушки промежуточной ча­стоты, Др₁ и катушки гетеродина по конструкции аналогичны соответст­вующим катушкам в приемниках «То­паз-2», «Селга». В качестве элемента настройки применяется блок конден­саторов переменной емкости КПЕ-5. В табл. 2 приведены режимы тран­зисторов приемника «Спорт-2». Цо­колевки транзисторов и нумерация выводов трансформаторов и контур­ных катушек показаны на рис. 3.
