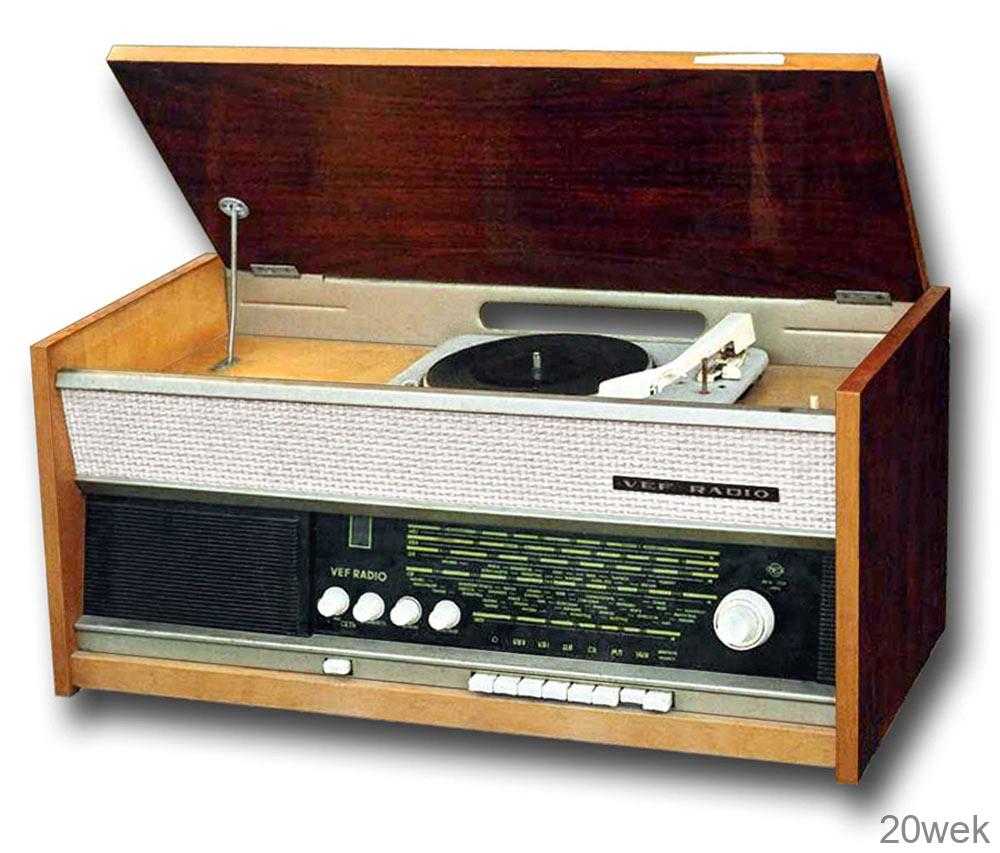

Радиола «ВЭФ-Радио»

Радио №5/1966, ст.36

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Радиоприемник радиолы «ВЭФ-Радио» предназна­чен для приема программ радиовещательных станций в диапазонах длинных (2000-735 м, 150-408 кГц); средних (571-187 м, 525-1605 кгц), коротких (76-40,5 м, 3,95-7,4 Мгц’, 32-25 м, 9,36-12 Мгц) и ультракоротких (4,56-4,11 м, 65,8±73Мгц) волн. Реальная чувствительность приемника при работе с внешней антенной и выходной мощности 50 мвт в диапазонах длинных и средних волн — 25-50 мкв, в диапазоне коротких воли — 40-70 мкв, в диапазоне УКВ — 3-7 мкв. Чувствительность с внутренней маг­нитной антенной в диапазонах длинных и средних волн — 0,7-1,5 мв/м, а в положении «местный прием» 500-1000 мкв. В тракте AM промежуточная частота 465 кгц, ширина полосы пропускания при ослаблении сигнала 6 дб: в положении «узкая полоса» — 5 кгц, в положении «широкая полоса» — 11 кгц и в положении «местный прием» — 15 кгц. В тракте ЧМ промежуточная частота 6,5 Мгц, ширина полосы пропускания — 120-180 кгц.

Избирательность приемника по AM тракту при расстройке ±10 кгц — 50 ±60 дб. В тракте ЧМ усредненная крутизна скатов резонансной характери­стики в интервале ослабления сигналов от 6 до 26 дб — 0,25 дб/кгц. Избирательность по зеркальному каналу 20±70 дб.

Система АРУ обеспечивает изменение сигнала на выходе приемника на 11 дб при изменении сигнала на входе — 40 дб.

Максимальная выходная мощность усилителя НЧ радиолы 3,5 вт, диапазон воспроизводимых звуковых частот AM тракта 804-6000 гц, ЧМ тракта 804-12000 гц, тракта грамзаписи 804-10000 гц. Пределы регулировки тембра относительно частоты 1000 гц — 17 дб. Чув­ствительность с гнезд звукоснимателя при номинальной выходной мощности — 200 мв, уровень фона — 55 дб.

Электропроигрыватель радиолы снабжен автовыклю­чателем и микролифтом и рассчитан на воспроизведение записи с долгоиграющих и обычных грампластинок на трех скоростях 78, 45 и 33 ¹/₃ об/мин.

Питается радиола от сети переменного тока напря­жением 220 и 127 в, потребляемая мощность при при­еме радиовещательных станций 60 вт, при воспроиз­ведении грамзаписи 75 вт.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Радиола «ВЭФ-Радио» построена по принципу функ­циональных блоков, которых в радиоле пять: блок УКВ (У1), блок электропроигрывателя (У₂), блок усили­телей высокой и промежуточной частоты (У₃), блок питания (У₄) и блок усилителя низкой частоты (У₅).

Блок УКВ выполнен на лампе 6НЗП, один ее триод используется в усилителе ВЧ, другой — в гетеродин­ном преобразователе частоты. Усилитель ВЧ собран по схеме с заземленной промежуточной точкой, и его се­точный контур имеет фиксированную настройку на среднюю частоту диапазона. Анодный контур усилителя ВЧ и гетеродин настраиваются с помощью блока пере­менных катушек индуктивности. Нейтрализация про­ходной емкости первого триода осуществляется конден­сатором С₅.

Гетеродинный преобразователь выполнен по двойной балансной схеме и нагружен полосовым фильтром ПЧ (L₆, L₇, L₈, С₁₂ и С₁₄). Преобразование частоты осуще­ствляется на второй гармонике гетеродина (контур гетеродина L₅С₉С₁₁ настраивается на частоты 35,75-40 Мгц). Кроме того, катушки анодного контура уси­лителя ВЧ—L₃ и связи гетеродина L₄ включены в разные диагонали уравновешенного моста, образован­ного делителем С₆, С₇ и конденсатором С₈ с входной емкостью преобразовательного триода. Все это позво­ляет снизить паразитное излучение гетеродина, мешаю­щее телевизионному приему до 804-100 мкв/м.

Блок УКВ собран на печатной плате из фольгиро­ванного гетинакса, причем катушки L₁ и L₂ выполнены печатным способом. Среднее усиление блока—80, вход­ное сопротивление—300 ом, ослабление зеркального канала — 30 дб.

Блок высокой и промежуточной частоты КСДВ-ПЧ состоит из входных цепей, преобразователя частоты, AM-тракта и комбинированного АМ-ЧМ усилителя ПЧ. Входные цепи диапазонов СВ и ДВ представляют собой двухконтурные полосовые фильтры с индуктив­ной связью, причем одним контуром полосового фильт­ра служат контуры магнитной антенны. В коротковол­новых диапазонах входные цепи выполнены в виде оди­ночных резонансных контуров с индуктивной связью с антенной.

Каскад преобразователя частоты состоит из гетеро­дина, собранного на триодной части лампы 6И1П по схеме генератора с трансформаторной обратной связью и контуром в цепи сетки, и смесителя, собранного на гептодной части этой же лампы. Питание анода гете­родина осуществляется по параллельной схеме, причем при работе УКВ диапазона питание с этого анода сни­мается и подается на блок УКВ. Такое переключение позволяет уменьшить перепад нагрузки на блок питания при переключении приемника с тракта AM на тракт ЧМ.

Тракт промежуточной частоты содержит два каскада усилителя ПЧ, выполненных на лампах типа 6К4П с двухконтурными полосовыми фильтрами, детектор ЧМ сигналов, собранный по несимметричной схеме дроб­ного детектора на лампе типа 6Х2П, и AM детектора, выполненного на правом (по схеме) диоде той же лампы.

При работе на УКВ диапазоне гептодная часть лампы 6И1П используется как дополнительный усилитель промежуточной частоты ЧМ тракта. Такое построение усилителя ПЧ обеспечивает высокую реальную чув­ствительность (34-7 мкв) по УКВ диапазону даже при использовании преобразования частоты на второй гармонике гетеродина. Большое усиление трактов ПЧ позволило применить в контурах ПЧ—AM конденсаторы большой емкости п получить высокую стабильность усилителя. Увеличение стабильности объясняется также использованием мостовой схемы в каскадах уси­лителя ПЧ (конденсаторы фильтров анодных цепей С₂₂ и C39— 0,01 мкф подключены к экранным сеткам ламп). Здесь входной и выходной контуры включены в разные диагонали моста, образованного междуэлектродными емкостями ламп 6К4П и емкостями конденсаторов фильтра С20, С₃₄—6800 пф.

С целью уменьшения связи магнитной антенны с ПЧ трактом катушки трансформаторов ПЧ расположены вертикально.

Контуры AM и ЧМ трактов включены последова­тельно. Чтобы гармоники гетеродина AM тракта не попадали в тракт ЧМ, анодный и сеточный контуры ЧМ первого каскада при работе КСДВ диапазонов закора­чиваются. Полоса пропускания AM тракта расширя­ется при включении дополнительной катушки связи А₅, при нажатии клавиши «местный прием» полоса еще больше расширяется. По тракту AM применена система АРУ без задержки, а по трактуЧМ — система сеточного ограничения, которая охватывает и лампу 6И1П.

Усилитель низкой частоты имеет два предваритель­ных каскада усиления напряжения, собранных на двой­ном триоде 6Н2П, и ультралинейный каскад усилителя мощности, выполненный на лампе 6П14П. В анодную цепь первого триода включена цепь плавной регули­ровки тембра низших звуковых частот, состоящая из резисторов R₄, R5, R₇ и конденсаторов С₇ и С₈. Плавная регулировка тембра высших звуковых частот осуще­ствляется цепочкой частотно-зависимой обратной связи R₃, R₆, С₉ и С₁₀. Усилитель НЧ нагружен на широко­диапазонный громкоговоритель 4ГД-4 производства завода ВЭФ, который позволяет воспроизвести полосу звуковых частот от 60 до 12000 гц. Применение высо­кокачественного громкоговорителя дало возможность без ухудшения качества звучания упростить акусти­ческую систему и создать радиолу современных форм.

Блок питания выполнен по обычной мостовой схеме на селеновом выпрямителе АВС-120-270. Принимая во внимание жесткие требования к уровню фона, на выход выпрямителя включены П-образные RC-фильтры. Высоким требованием к уровню фона объясняется и при­менение отдельной обмотки для питания накальных цепей детекторной лампы и ламп предварительных каскадов усилителя НЧ, на среднюю точку этой обмотки подается положительное относительно катода напря­жение 20—30 в.

Конструктивно блок питания выполнен в виде от­дельного узла, включающего силовой трансформатор селеновый выпрямитель, электролитические конден­саторы н резисторы.

КОНСТРУКЦИЯ РАДИОЛЫ

Конструктивной базой шасси радиолы является кар­кас, на котором размещены функциональные блоки, выполненные печатным способом на фольгированном гетинаксе. Верньерные системы обоих трактов собраны на рефлекторе шкалы, на котором укреплен и блок УКВ.

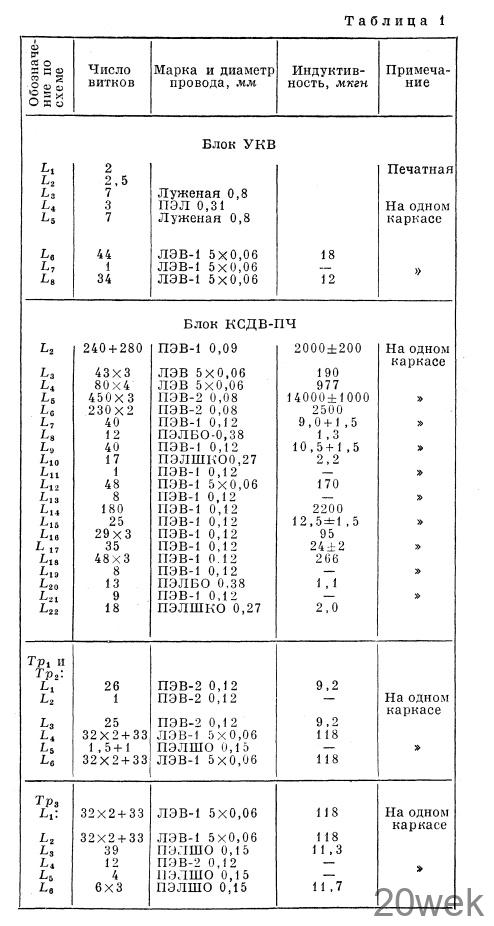

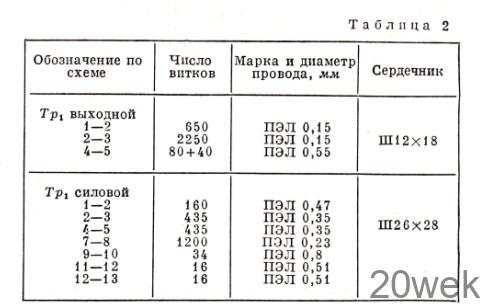

Внешнее оформление радиолы позволяет использо­вать ее в настольном варианте или устанавливать на ножках, которые также выпускаются заводом. Намоточные данные высокочастотных катушек и трансформаторов указаны в таблицах 1 п 2.
