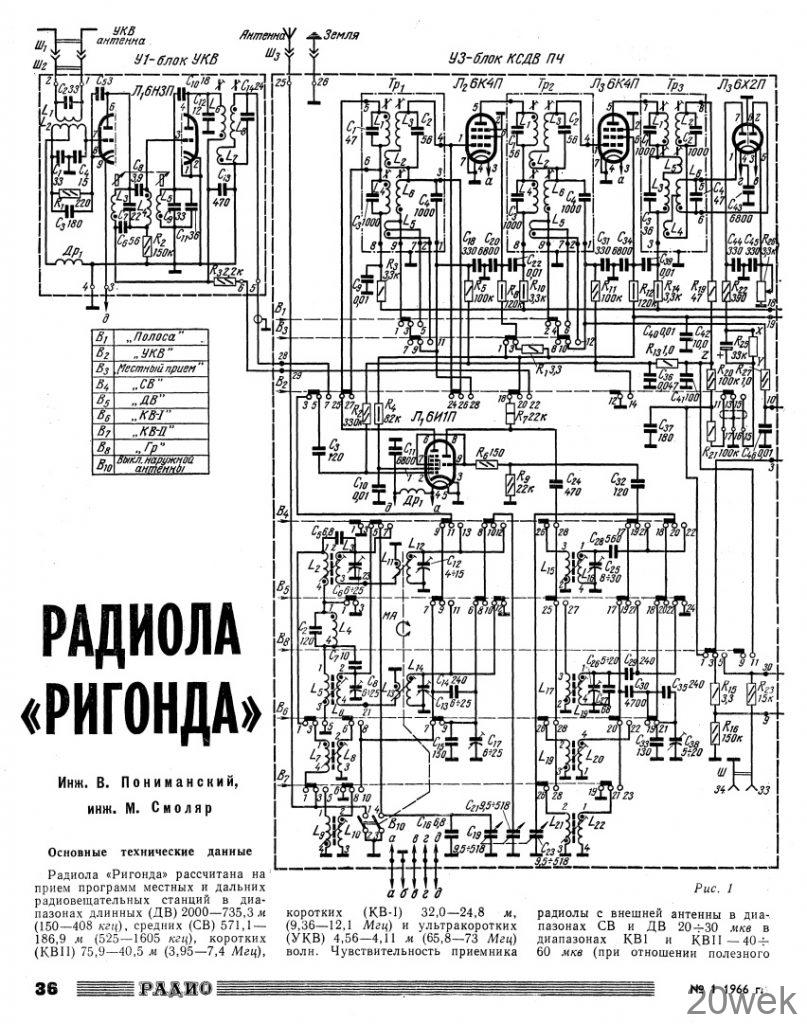

Радиола «Ригонда»

Радио №1/1966, ст.36

Основные технические данные

Радиола «Ригонда» рассчитана на прием программ местных и дальних радиовещательных станций в диа­пазонах длинных (ДВ) 2000—735,3 м (150—408 кгц), средних (СВ) 571,1 — 186,9 м (525—1605 кгц), коротких (KBII) 75,9—40,5 м (3,95—7,4 Мгц), коротких (КВ-1) 32,0—24,8 м, (9,36—12,1 Мгц) и ультракоротких (УКВ) 4,56—4,11 м (65,8—73 Мгц) волн. Чувствительность приемника радиолы с внешней антенны в диа­пазонах СВ и ДВ 20-30 мкв в диапазонах КВ1 и KBII — 40-н 60 мкв (при отношении полезного сигнала к шуму 20 дб), в диапазоне УКВ — 2-5 мкв (при отношении полезного сигнала к шуму 26 дб), с внутренней магнитной антенны в диапазонах ДВ и СВ —0,6-1,2 мв/м, в фиксированном по­ложении «местный прием» в диапазо­нах ДВ и СВ — 0,4-0,8 мв. Чувстви­тельность измерялась при выходной мощности 50 мвт. Промежуточная частота тракта амплитудной моду­ляции (AM)—465 кгц, тракта час­тотной модуляции (ЧМ) — 6,5 Мгц. Избирательность по соседнему кана­лу в диапазонах ДВ и СВ—60-65 дб. Усредненная крутизна скатов ре­зонансной характеристики в диа­пазоне УКВ—0,25-0,35 дб/кгц, ши­рина полосы пропускания при ослаб­лении на 6 дб —1304-160 кгц. Избирательность по зеркальному ка­налу в диапазонах: ДВ — 60-66 дб, СВ—40-46. дб, КВ —1, KB—II — 18-20 дб, УКВ—26-28 дб. Авто­матическая регулировка усиления обеспечивает изменение сигнала на выходе радиолы не более 12 дб при изменении сигнала на входе на 40 дб
