ПРОСТОЙ ПРИБОР ДЛЯ ПРОВЕРКИ ТРАНЗИСТОРОВ И РАДИОЛАМП

А. Васько, Радио №8/1965, ст. 30

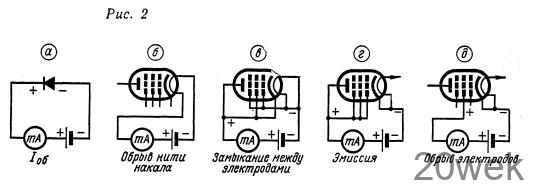

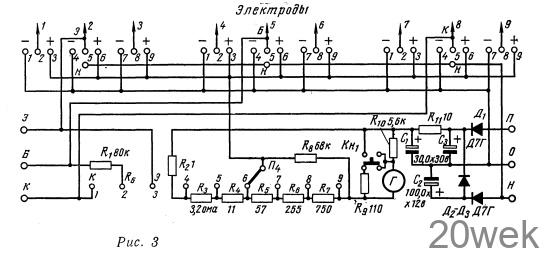

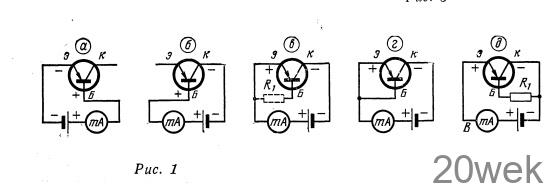

Прибор, предлагаемый внима­нию читателей, позволяет из­мерить обратные токи эмит­терного (рис. 1,а) и коллекторного (рис. 1,6) переходов, сквозной ток (рис. 1,в), ток короткого замыкания (рис. 1,е) и определить коэффициент усиления по постоянному току (рис. 1,6) транзисторов, обратный ток по­лупроводниковых диодов (рис. 2,а), проверить, цела ли нить накала ра­диолампы (рис. 2,6), нет ли замыка­ния между электродами (рис. 2,б), какова эмиссия катода (рис. 2,г) и нет ли обрыва электродов (рис. 2,6). При испытании радиоламп необ­ходимо коммутировать электроды испытуемых радиоламп в соответ­ствии с их цоколевками и родом из­мерения. Это достигается с помо­щью трех панелей девятиштырько­вых пальчиковых ламп (рис. 3).

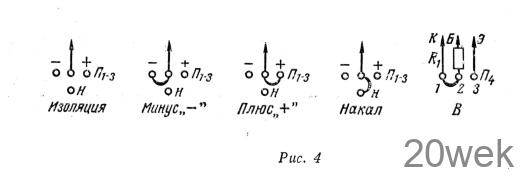

Каждая панель коммутирует по три электрода испытуемой радио­лампы. Такое коммутационное уст­ройство позволяет подключать лю­бой электрод испытуемой радиолам­пы, в зависимости от схемы измере­ния, к любой из трех шин прибора: «—», «+» и «накал» или оставить электрод свободным — «изоляция» (рис. 4), чем и достигается простота коммутационного устройства. Элект­роды исследуемого транзистора под­ключают к 5-му лепестку коммута­ционных панелей. При определении применяют дополнительную ком­мутацию (П₄ на рис. 4).

Для подключения испытуемых ра­диоламп в корпус прибора вмонти­рованы две пальчиковые панели, со­ответствующие лепестки которых за­параллелены и подсоединены к ком­мутационному устройству. Средние лепестки панелей, в которые встав­ляют переходной провод с колпачком для подключения и проверки верх­них электродов радиоламп, подклю­чены к электроду 9.

Пределы измерения микроампер­метра переключают при помощи четвертой коммутационной панели П₄. Коммутационная вилка переклю­чает сопротивление универсального шунта R2—R7 соответствии с этим меняются пределы измерения (300 ма, 60 ма, 15 ма, 3 ма, 0,6 ма и 0,15 ма).

Питается прибор от сети перемен­ного тока. Обмотка трансформатора, рассчитанная на 6 V, подключается к зажимам «О» и «H». В случае испы­тания радиоламп, имеющих другое напряжение накала, на зажимы «О» и «П» подают соответствующее на­пряжение, а напряжение 6 в по­дают на зажимы «О» и «П». В обоих случаях через микроамперметр про­текает ток, выпрямленный диодами Д1—Дз

На пределах измерения 300 ма и 0,15 ма микроамперметр служит пробником (при этом коммутацион­ная вилка удалена). Для предохра­нения микроамперметра от чрезмер­но больших токов к нему подключены добавочное сопротивление R₁₀ и шунт R₉, которые отключают нажатием кнопки     Микроамперметр имеет чувствительность около 100 мка

Коммутационные вилки изготов­лены из луженой медной проволоки диаметром 1,0 мм, которая вставлена в пластмассовый корпус от термока­тушек и залита оловом. При изго­товлении прибора необходимо сна­чала рассчитать или подобрать со­противления универсального шунта R₂—R₇ ^с учетом сопротивления R₈, которое выбирается в пределах 60— 100 ком. Сопротивления R₉, R₁₀, блокирующие микроамперметр, под­бирают так, чтобы включение каж­дого снижало чувствительность мик­роамперметра в 5—8 раз. Величина сопротивления R₁₁ должна быть та­кой, чтобы при замыкании зажимов «+» и «—» стрелка микроамперметра отклонялась на 70—100% шкалы 300 ма. Последним подбирается со­противление смещения цепи базы R₁. При измерении коэффициента усиления транзистора в цепи базы при нормальном напряжении пита­ния протекает ток 100 мка (50 мка). При испытании радиоламп микро­амперметр включают по схеме проб­ника, то есть вынимают коммутаци­онную вилку из панели П₄ или ставят ее в положение 300 ма, если радио­лампа шестивольтовой серии или ток накала лампы не менее 0,3 а. Затем, закоротив «+» и «—» на коммути­рующих панелях и нажав кноп­ку Кн1, проверяют по шкале мик­роамперметра напряжение питания. Кнопку нажимают при всех видах измерения. Выводы нити накала лампы с помощью коммутационных вилок на панелях подключают к «+» и «—» (рис. 2, б) и определяют, нет ли об­рыва нити накала. Затем электроды испытуемой ра­диолампы поочередно подключают к «+» и «—», а нить накала соединя­ют с «—» (рис. 2, в) и проверяют, нет ли замыкания между электродами.

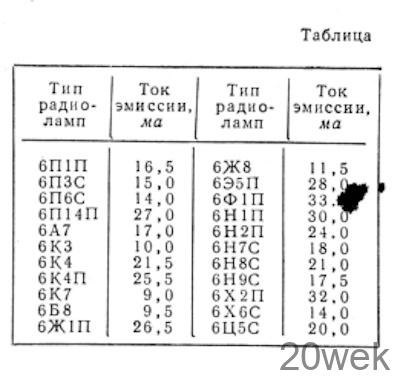

Соединив один вывод нити накала с гнездом «накал», второй вывод нити накала и катод с «—», а осталь­ные — с «+» (рис. 2, г) и подобрав требуемый предел измерения микроамперметра, после достаточного про­грева катода определяют ток эмис­сии катода, отсчитывая его величину по шкале микроамперметра. Таблица минимально допустимых токов эмиссии вполне работоспособ­ных ламп составлена в результате многочисленных экспериментов, про­веденных с новыми и бывшими в употреблении радиолампами.

Если необходимо еще испытать радиолампу на обрыв электродов, то вынимают вилку, коммутирующую предел измерения микроамперметра (чувствительный пробник), подклю­чают один вывод нити накала к гнез­ду «накал», второй вывод нити накала и катод к «—», а испытуемый элект­род к «-ф» (рис. 2,6). Об отсут­ствии обрыва электродов судят по отклонению стрелки микроампер­метра

Испытуемый транзистор незави­симо от типа проводимости подклю­чают к соответствующим гнездам «Э», «Б» и «К». На зажимы питания «О» и «Н» подают напряжение 6,3 в. Можно подключить батарею напря­жением 4 в от карманного фонаря, но при этом необходимо подобрать величину сопротивления смещения базы R1. Микроампер­метр включают по схе­ме пробника. Прове­рив напряжение питания описанным выше спосо­бом, приступают к ис­пытанию транзисторов. В соответствии со схе­мой испытания транзи­стора типа р— п— р (рис. 1, а, б, в, г), его электроды в за­висимости от полярности напряже­ния, указанной в схеме, подключают к «+» или к «—». Проверив от­клонение стрелки микроамперметра по схеме пробника, приступают к из­мерению токов. Если стрелка микроамперметра от­клонилась в конец шкалы, то пере­ключением коммутационной вилки пределов измерения подбирают соот­ветствующий предел измерения. Ес­ли же отклонение стрелки микроам­перметра незначительно, то комму­тационную вилку ставят в положе­ние 0,6—0,15 ма. После этого соот­ветственно измеряют обратные токи эмиттерного и коллекторного пере­ходов, сквозной ток или ток корот­кого замыкания, которые отсчиты­вают по шкале микроамперметра.

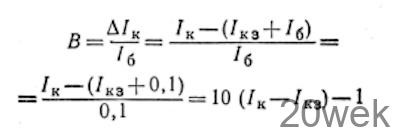

При определении коэффициента усиления транзистора по постоянному току его электроды соединяют по схеме, показанной на рис. 1,д. Со­противление смещения базы R1 сое­диняют с коллектором коммутацион­ной вилкой панели R₄ и определяют ток цепи коллектора I_к. Коэффици­ент усиления вычисляют по формуле

При малом значении сквозного тока при базовом токе Iб=100 мка коэф­фициент усиления транзистора мож­но приближенно вычислить по фор­муле: В=10*I_к (ма).

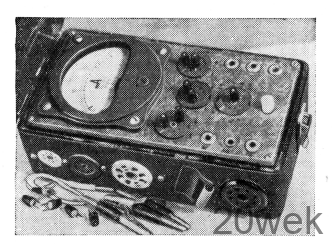

Если испытуемый транзистор ти­па п—р—п, то полярности напряже­ний на его электродах противополож­ны по отношению к указанным в схемах рис. 1. Прибор смонтирован в металличе­ском футляре размерами 185Х100Х 85 мм (рис. 5).

Радиолюбители, имеющие авометр, могут использовать его стрелочный прибор с универсальным шунтом. В таком случае им необходимо из­готовить только коммутационное устройство с испытательно-коммута­ционными панелями и выпрямитель с фильтром. Сопротивление смещения базы R1 целесообразно выполнить тогда в корпусе коммутационной вил­ки, которая соединяет базу транзис­тора с тем полюсом источника пита­ния, к которому подсоединен кол­лектор при определении коэффициен­та усиления транзистора.
