Простой предварительный усилитель

Радио №4/1966, ст.57

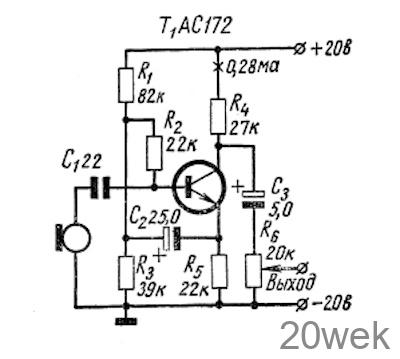

Простой предварительный уси­литель, схема которого приве­дена на рисунке, может найти применение в переговорных устрой­ствах и любительских радиостанциях. Он собран на низкочастотном тран­зисторе типа АС172 с обратной прово­димостью, что позволяет применять его в ламповых схемах, у которых заземлен минус источника питания.

Усилитель имеет достаточную ста­бильность благодаря отрицательной обратной связи через сопротивление нагрузки. Отношение сигнал/шум равно приблизительно 50 дб. В ка­честве микрофона может быть ис­пользован как конденсаторный, так и угольный микрофон. При располо­жении предварительного усилителя поблизости от микрофона выход­ное напряжение значительно воз­растает.

ОТ РЕДАКЦИИ. Транзистор АС172 можно заменить отечествен­ным транзистором с обратной прово­димостью типа П10А или П10Б.
