Простой осциллограф

Радио №4/1965, ст. 54

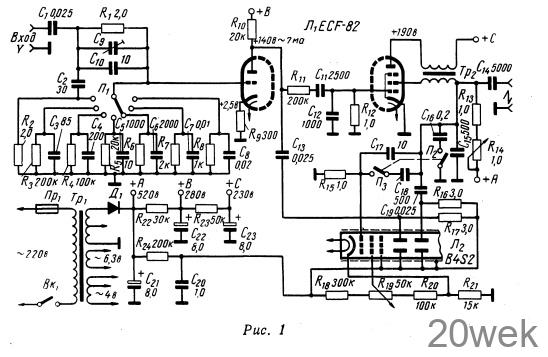

Осциллограф предназначен для наблюдения импульсов кадровой и строчной развертки, он может быть полезен в практике ремонта и наст­ройки телевизионной аппаратуры. Выполнен этот осциллограф на труб­ке типа B4S2 (рис. 1).

Известно, что потенциал элект­ронного луча увеличивается в на­правлении экрана трубки, поэтому у большинства осциллографов поло­жительный полюс анодного напря­жения для питания трубки соединен с шасси. В усилителях же с шасси соединяют минусовой полюс источ­ника питания, поэтому для питания осциллографа обычно используют два отдельных выпрямителя с двумя многозвенными сглаживающими фильтрами. В данном случае трубка и усилитель питаются от общего блока питания, у которого минусо­вой провод соединен с шасси. Чтобы добиться желаемого повышения по­тенциала в трубке, ее помещают в специальный цилиндр из 2-мм стали и, изолировав его от шасси, соединя­ют с положительным проводом вы­прямителя.

В целях упрощения прибора ко­личество органов управления сокра­щено до минимума. Так, вместо регу­лятора яркости включено постоян­ное сопротивление R₂₁, а уровень яркости устанавливается заранее. При желании его можно изменить, подобрав заново величину этого со­противления. Исключение составля­ет потенциометр R₁₉. Больше ника­ких особенностей данная конструк­ция не имеет, следует только под­черкнуть, что сопротивления R₁₆ и R₁₇ нужно соединить с плюсовым проводом, а не с шасси, как это обыч­но делается.

Измерительный усилитель и гене­ратор развертки выполнены на лам­пе ECF-82. Усилитель собран на триоде, а генератор на пентоде этой лампы. Напряжение, поступающее на осциллограф с телевизионного приемника, равно одному вольту, поэтому триодного каскада усиления вполне достаточно, чтобы на экране трубки получилось изображение импульса развертки высотой 20 мм. Граничная частота усилителя не может быть твердо установлена, так как она зависит от многих причин. Если пренебречь внутренним сопро­тивлением лампы и считать, что ем­костная нагрузка выхода 30 пф, то f_Гр будет равна:

Применение пентода для генера­тора развертки объясняется тем, что он имеет более высокую крутизну, чем триод, и обеспечивает хорошую линейность пилообразных колебаний. Однако последний параметр зависит и от кривой заряда, поэтому сопро­тивление R₁₄ подключено непосред­ственно к зарядному конденсатору С₁₅, а на анод пентода подается на­пряжение 230 в.

Катушка блокинг-генератора со­держит 2X200 витков провода ПЭЛ 0,2.

Синхронизирующий сигнал пода­ется от телевизора через цепочку R11С11. Если синхронизация недос­таточно устойчива, сопротивление R11 можно увеличить до 400 ком. Частота генератора может изменять­ся скачком от 1 до 20 кгц. Такого из­менения частоты добиваются, под­ключив тумблером П₂, связанным с /П₃, параллельно конденсатору С₁₅ конденсатор С₁₆.

Данный осциллограф можно ис­пользовать как сигнал-генератор, при этом колебания следует снимать с катушки блокинг-генератора через конденсатор С₁₄.

«Radio und Fernsehen», 1964, №19

ОТ РЕДАКЦИИ. Лампу ECF-82 можно заменить отечественной лам­пой 6Ф1П, осциллографическую трубку можно применить типа 5ЛО38.
