Простой ограничитель помех
Радио №12/1964, ст.51

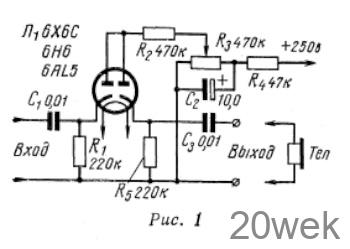

Простой ограничитель помех собран на лампе 6X6 (6Н6, 6AL5) по схеме, показанной на рис. 1.
Ограничитель включается дополнительно к приемнику между выходом приемника и головными телефонами или между анодом предварительного каскада усилителя НЧ и управляющей сеткой оконечного каскада НЧ.
Уровень порога устанавливается регулировкой сопротивления R3 и может изменяться по желанию оператора.
