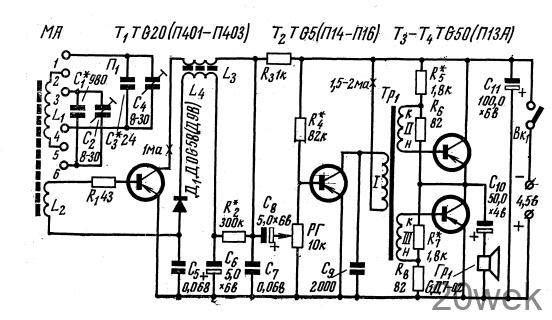

ПРОСТОЙ КАРМАННЫЙ ПРИЕМНИК

Я. Балек, Радио №8/1965, ст. 42

Приемник предназначен для громкоговорящего приема од­ной радиовещательной стан­ции в диапазоне длинных волн и одной станции в диапазоне средних волн. Грубая настройка на выбран­ные радиостанции осуществляется конденсаторами — в диапазоне длинных волн и С₃—в диапазоне средних волн. Плавная настройка производится подстроечными кон­денсаторами С₂ и С₄.

Магнитная антенна приемника вы­полнена на ферритовом стержне диаметром 8 мм и длиной 100 мм. Катушка L₁ антенного контура со­держит 100 витков литцендрата 7X0,09, намотанных виток к витку, а катушка связи L₂—6—8 витков такого же провода. Высокочастотный трансформатор L₃L₄ намотан на фер­ритовом кольце с внешним диа­метром 10 мм и содержит соответ­ственно 60 и 160 витков провода ПЭЛ 0,1. В качестве конденсаторов C₂, C₄ использованы подстроечные конден­саторы типа КПК-М на 8/30 пф. Первый каскад приемника — уси­литель ВЧ и предварительный уси­литель НЧ — собран по рефлексной схеме на транзисторе Т1 типа TG20. Напряжение высокой частоты, вы­деленное входным контуром, через катушку связи L₂ подается на базу транзистора T1 усиливается им и со вторичной обмотки (L₄) широко­полосного ВЧ трансформатора по­ступает на диодный детектор Д₁ типа DOG58. Нагрузкой детектора по низкой частоте является входное сопротивление транзистора Т₁. Конденсатор C5 служить для развязки входной цепи от детекторной по высокой частоте и шунитирования нагрузки диода, а сопротивление R1 для устранения самовозбуждения.

Детектор работает при небольшом отпирающем токе, что увеличивает его коэффициент передачи. Сопро­тивление смещения R₂ зашунтировано электролитическим конден­сатором C_б, который вместе с со­противлением R₂ образует развязы­вающий фильтр на низкой частоте.

Выделенное детектором напряже­ние НЧ усиливается транзистором Т1 и с сопротивления нагрузки каскада по низкой частоте R₃ через конден­сатор связи C₈ поступает на базу транзистора Т₂ второго каскада усиления НЧ. Сопротивление РГ является регулятором громкости и вместе с сопротивлением R₄—дели­телем напряжения в цепи базы, стабилизирующим рабочий режим транзистора Т₂. Нагрузкой каскада служит первичная обмотка согла­сующего трансформатора Тр₁.

Выходной каскад приемника со­бран по двухтактной схеме на двух транзисторах типа TG50 (T₃, T₄) с идентичными параметрами. Каскад нагружен на громкоговоритель типа GD7-0,2, включенный по бестранс­форматорной схеме.

Согласующий трансформатор Tp₁ намотан на сердечнике из пермал­лоя сечением 0,2—0,3 см². Его пер­вичная обмотка I содержит 1500 витков провода ПЭЛ 0,08; вторичные обмотки II й III — по 530 витков такого же провода. Обмотки II и III должны быть намотаны в одну сторону, причем начало обмотки II нужно соединить с базой транзистора T₃, а конец обмотки III — с базой транзистора T₄.

Транзистор типа TG20 можно за­менить транзисторами типа П401 — П403; TG5—П14—П16; TG50—П13А; диод DOG58 — любым точечным ди­одом, например серии Д9.

Налаживание приемника сводится к установке коллекторных токов транзисторов и настройке на ча­стоты выбранных местных радио­станций. Сначала подбором вели­чины сопротивлений R₅ и R₇ уста­навливают рабочий режим тран­зисторов T₃ и T₄ таким, чтобы напряжение между точкой соеди­нения эмиттера транзистора T₃ и коллектора транзистора T₄ и плюсом напряжения батареи, должна быть равна половине питающего напряжения, то есть 2,2 в. При этом коллекторный ток транзисторов, соединенных по по­стоянному току последовательно, ус­тановится автоматически в пределах 4—5 ма.

Ток коллектора транзистора Т1 (1 ма) устанавливают подбором ве­личины сопротивления R₂, а тран­зистора Т₂ (1,5—2 ма) — подбором величины сопротивления R₄. После установки рабочих режимов транзисторов можно приступить к настройке приемника на частоты выбранных местных радиостанций. Сначала переключатель П₁ ставят в положение, соответствующее замы­канию его контактов 2—3 и 5—6, и подбором величины конденсатора С₁ производят грубую настройку на местную длинноволновую станцию, затем с помощью подстроечного кон­денсатора С₂ добиваются точной на­стройки на эту радиостанцию. На­стройку приемника на частоту вы­бранной средневолновой станции про­изводят в такой же последователь­ности, но уже подбором величины конденсатора С₃ и точной подстрой­кой с помощью конденсатора С₄. Переключатель П₁ ставят в поло­жение, обеспечивающее замыкание контактов /—2 и 4—5. На этом налаживание приемника можно счи­тать законченным.

В заключение следует отметить, что правильно собранный приемник сразу начинает работать. Правиль­ность сборки приемника предвари­тельно можно проверить так. В раз­рыв минусовой цепи источника пи­тания включают миллиамперметр со шкалой 20 ма. Если монтаж при­емника выполнен правильно, то прибор должен показывать ток, по­рядка 6—8 ма, то есть ток, потреб­ляемый всеми транзисторами в ре­жиме молчания
