Простой измеритель мощности ВЧ

Радио №3/1965, ст. 57

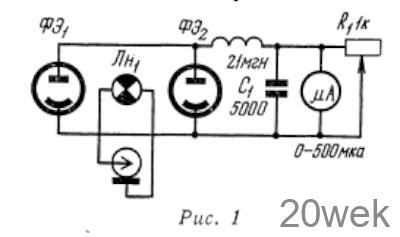

Ваттметр (рис. 1) представляет собой комбинацию миниатюрной лам­почки накаливания с двумя фотоэле­ментами и микроамперметром. При­бор работает следующим образом: В светонепроницаемом кожухе находятся два фотоэлемента, соеди­ненных параллельно, и между ними миниатюрная лампочка накалива­ния. Ток, возникающий в фотоэле­ментах, зависит от яркости свечения лампочки, то есть от мощности, по­требляемой этой лампочкой. Таким образом, по показанию микроампер­метра, включенного в цепь фотоэле­ментов, можно судить о мощности в той цепи, в которую включена лам­почка накаливания.

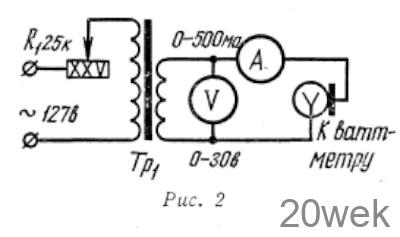

Калибровка ваттметра осуществля­ется по схеме рис. 2 и заключается в том, что при известной мощности, потребляемой лампочкой, отмечают показания микроамперметра, вклю­ченного в цепь селеновых фотоэле­ментов. Сопротивление R₁ служит для градуировки шкалы. Применяя лампочки на напряжения от 6 до 24 в и ток от 0,15 до 0,3 а, можно изме­рять мощности от 0,5 до 6 вт.
