Простой электромузыкальный инструмент на транзисторах

В. Замай, Радио №8/1964, ст.57

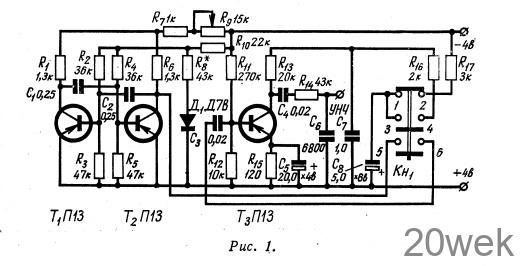

Устройство, принципиальная схе­ма которого приведена на рис. 1, представляет собой простейший электромузыкальный инструмент, позволяющий имитировать звуча­ние различных струнных инстру­ментов. Инструмент состоит из ге­нератора тона и манипулятора. Ге­нератор собран по схеме симметрич­ного мультивибратора на транзисто­рах T1, Т2. Температурная стаби­лизация частоты мультивибратора осуществляется диодом Д1 и сопро­тивлением R8. Манипулятор, вы­полненный на транзисторе Тз, поз­воляет изменять характер возник­новения и затухания звука в инст­рументе. С помощью переменного сопротивления R9 и кнопки КН1 можно изменить частоту генератора тона в пределах 2,5 октав. При от­пущенной кнопке КН1 ее контакты 1—2 замкнуты, и конденсатор С8 заряжается от батареи через сопро­тивление R17. При нажатой кнопке ЛН1 ее контакты 2—3 и 4—5 замк­нуты, а 1—2 разомкнуты. В этом случае коллекторная цепь транзи­стора Тз питается от конденсатора С8, а через громкоговоритель, под­ключенный к усилителю НЧ, можно слышать плавно затухающий звук. Нажимая на кнопку и перестраи­вая в паузах генератор тона можно исполнять несложные мелодии. Це­почка R14 С6 подавляет высшие ча­стоты звукового диапазона и делает звучание электромузыкального ин­струмента более мягким.

Простой электромузыкальный инструмент на транзисторах

Электромузыкальный инструмент может работать на любой усилитель НЧ, причем для более выразитель­ной игры необходимо предусмотреть педальное управление громкостью звука. Питается инструмент от ба­тарейки для карманного фонаря на­пряжением 4,5 в и потребляет ток порядка 2 ма.

Налаживание инструмента сво­дится к подбору сопротивления R8, величина которого зависит от зна­чения обратного сопротивления диода Д1
