Простой двухтранзисторный приемник

Радио №5/1966, ст.60

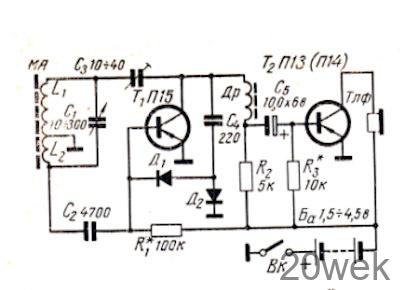

Для рыбаков, туристов к просто отдыхающих представляют большей интерес простые само­дельные транзисторные приемники. На рисунке приведена схема двух­транзисторного рефлексного прием­ника прямого усиления, который может построить и наладить даже начинающий радиолюбитель.

Приемник работает следующим об­разом. При настройке на станцию входного колебательного контура, состоящего из магнитной антенны МА и конденсатора переменной ем­кости С₁, сигнал через катушку связи L₂ подается на базу транзис­тора Т₁. После усиления ВЧ сигнал детектируется диодами Д₁Д₂, и те­перь уже НЧ сигнал поступает вновь на базу этого же транзистора. После усиления первым каскадом, НЧ сигнал с нагрузочного резистора R₂ подается на базу транзистора Т₂, усиливается им и далее поступает в телефон.

Для повышения чувствительности и избирательности в приемнике при­менена обратная связь. Величину этой связи подбирают при помощи подстроечного конденсатора С₃. Ре­жим транзисторов по постоянному току устанавливается подбором ве­личин резисторов R₁ R₃. Приемник может работать от батареи напряже­нием 1,5-4,5 в. Для средневолно­вого диапазона катушка L₁ должна иметь 80 витков, а катушка L₂ — 8 витков, намотанных литцендратом 20X0,05. Дроссель Др наматывается на стандартном ферритовом стержне длиной 10 мм. Его обмотка содержит 180 витков провода ПЭЛ (ПЭЛШО) диаметром 0,1 мм. В качестве диодов Д1Д2 можно использовать любые точечные диоды.

От редакции. При необходимо­сти описанный приемник можно выполнить в длинноволновом вари­анте. При этом катушка L₁ должна содержать 200 витков провода ПЭЛШО 0,15, намотанных внавал на подвижном бумажном каркасе, а катушка L₂ — 20 витков такого же провода, намотанных на этом же каркасе.

В качестве конденсатора С₃ мож­но использовать стандартный под­строечный конденсатор типа КПК-м емкостью 8—30 пф, а телефона Тлф — любой низкоомный электро­магнитный телефонный капсюль с сопротивлением обмотки порядка 50—200 ом. Дроссель Др можно на­мотать и на ферритовом кольце мар­ки Ф-600 — Ф-1000 диаметром 7—10 мм.

Чувствительность приемника мож­но повысить, если в первом каскаде вместо транзистора П15 использо­вать высокочастотный транзистор ти­па П401—П403.
