ПРОСТОЙ ДВУХЛАМПОВЫЙ ПРИЕМНИК

Г. Крылов, Радио №11/1964, ст.43

Приемник предназначен для приема программ радиовещательных станций в диапазоне средних и длинных волн (188—800 м). Прием местных станций можно вести на обычную комнатную антенну без заземления., Для приема дальних станций к приемнику необходимо подключить наружную антенну и заземление.,

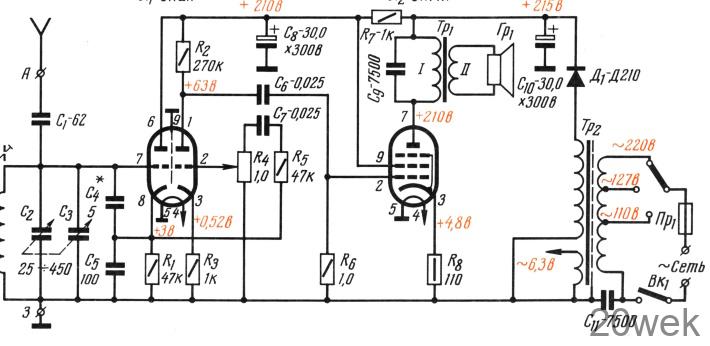

Принципиальная схема приемника

Приемник собран на двух лампах типа 6Н2П и 6П14П . Сигнал из антенны че­рез конденсатор С₁ поступает на колебательный контур L1С₂С₃ и да­лее на катодный детектор, собранный на левом (по схеме) триоде лампы Л1

Регенеративный детектор вносит в колебательный контур отрицатель­ное затухание, что резко повышает чувствительность и избирательность приемника. Сопротивление нагрузки R1, зашунтированное конденсатором С₅, включено в катодную цепь лам­пы Л1 . При работе приемника напряже­ние, возникающее на этом сопротив­лении, смещает рабочую точку на нелинейный участок анодно-сеточной характеристики левого триода лам­пы Л1 Регенеративный катодный детектор по начертанию схемы анало­гичен трехточечному генератору с емкостным делителем, состоящим из конденсаторов С₄, С₅. При увеличе­нии отношения емкости конденсатора С₄ к емкости конденсатора С5 уве­личивается глубина положительной обратной связи и приемник возбуж­дается. Для более полного исполь­зования регенеративного свойства детектора следует работать в режи­ме, близком к генерации. Работать в режиме генерации ни в коем случае нельзя, так как при этом искажается сигнал и создаются помехи. Чтобы установить нужный режим, обратная связь сделана регулируемой, для чего на место конденсатора С₄ пос­тавлен подстроечный конденсатор ем­костью от 2 до 25 пф, ось которого выведена на переднюю панель.

С нагрузки детектора сигнал через цепь R₅С₇R₄ подается на управляю­щую сетку правого (по схеме) триода лампы Л₁ на котором собран уси­литель напряжения. Сопротивление вместе с входной емкостью пра­вого триода JI₁ образует фильтр, подавляющий сигнал несущей час­тоты.

Выходной каскад усилителя соб­ран на лампе Л₂ типа 6П14П. Он нагружен на громкоговоритель 1ГД-2 ВЭФ, включенный через согласую­щий трансформатор Тр1. Первичная обмотка трансформатора зашунтирована конденсатором С₉, что снижа­ет искажения на высших звуковых частотах

Выпрямитель собран на диоде Д210. Напряжение на анод лампы Л₂ подается с первого конденсатора фильтра С₁₀. Напряжение на экра­нирующую сетку лампы Л₂ и на анод лампы подается через дополни­тельную сглаживающую ячейку R7C₈. Конденсатор С₁₁ введен в схему для уменьшения фона,.

Детали и конструкция

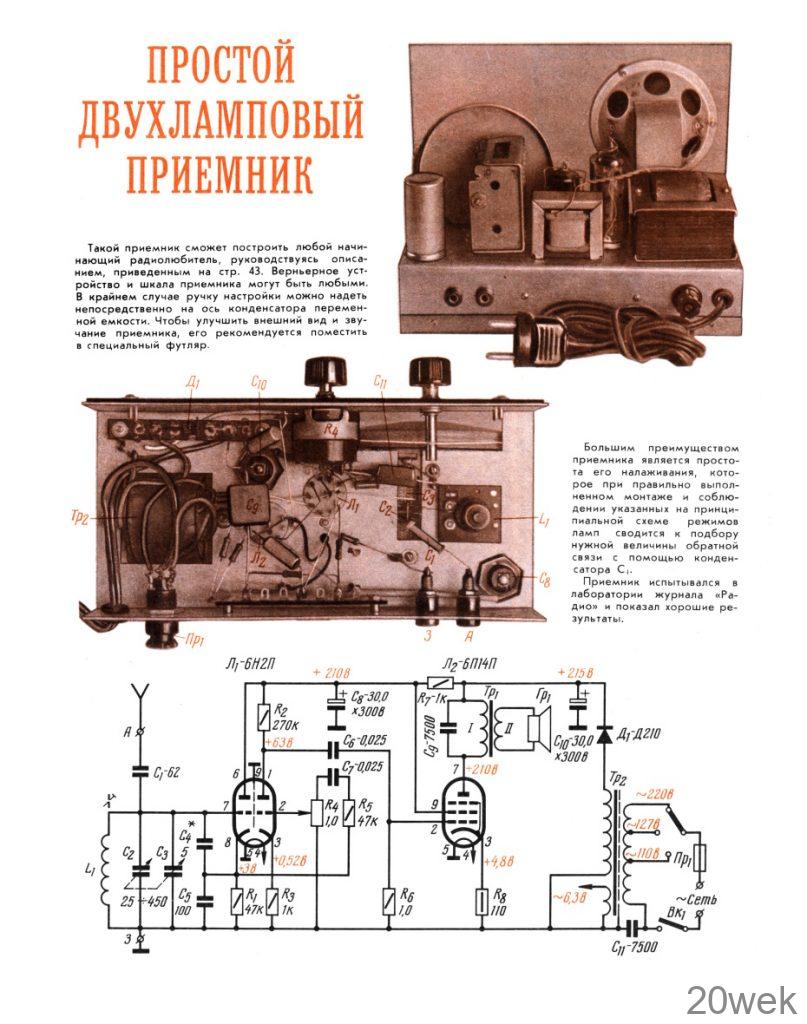

Радиоприемник смонтирован на щасси .размером 220x102x46 мм. Его можно изготовить из алюминия толщиной 1,5 мм или стали толщиной 1 мм. Разметка шасси показана на рис. 1. Передняя панель изготовлена из органического стёкла толщиной 1 мм, для этой же цели можно ис­пользовать фанеру толщиной 5 мм. Расположение деталей радиоприем­ника с верхней стороны и в подвале шасси показано на фотографиях, по­мещенных на 1-й странице вкладки.

Контурная катушка намотана на гильзе охотничьего патрона 16-го калибра и содержит 170 витков про­вода ПЭЛ 0,25. Можно также при­менить средневолновую катушку от любого радиоприемника, вместо сдвоенного блока конденсаторов не­переменной емкости С₂—Сз можно применить одиночный конденсатор с максимальной емкостью 300— 1000 пф. Конденсатор С₄ выполнен в виде двух скрученных изолирован­ных проводов длиной несколько сан­тиметров. Потенциометр R₄ имеет выключатель. Трансформатор Tp₁ собран на Сердечнике из пластин УШ-12, толщина набора 18 мм, сбор­ка встык с зазором 0,1 мм. Его пер­вичная обмотка содержит 1600 вит­ков провода ПЭЛ 0,14, а вторич­ная — 60 витков ПЭЛ 0,51. Можно применить также выходной тран­сформатор от приемника «Рекорд 53-М». Громкоговоритель можно при­менить любой с сопротивлением зву­ковой катушки постоянному току 6 ом. Диод Д210 можно заменить диодом Д211 или двумя последова­тельно соединенными диодами Д7Ж. Силовой трансформатор можно ис­пользовать от радиолы «Рекорд-61». Он собран из пластин УШ-22, толщи­на набора 27 мм. Его сетевая об­мотка содержит 625+75+550 витков провода ПЭЛ 0,25, повышающая — 1380 витков провода ПЭЛ 0,16 и обмотка накала — 40 витков провода ПЭЛ 0,96.
