Простейший усилитель НЧ

Радио №7/1966, ст.58

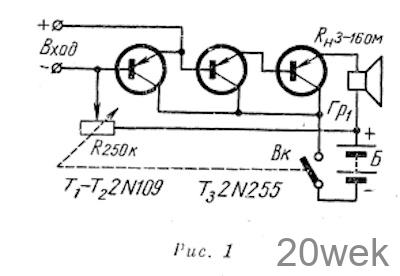

Усилитель НЧ, схема которого изображена на рис. 1, отличает­ся чрезвычайной простотой. Три транзистора, потенциометр для регу­лировки громкости с выключателем, громкоговоритель и батарея от кар­манного фонаря — вот и все детали, которые требуются для постройки такого усилителя

Все три каскада усилителя — с непосредственной связью. В первых двух каскадах (Т1 и Т₂) используют­ся маломощные низкочастотные транзисторы, в выходном каскаде (Т₃) должен быть применен мощный транзистор, через который проходит почти весь ток, потребляемый усили­телем от батарей.

При подключении ко входу усили­теля источника сигналов с постоян­ной составляющей должна соблюдать­ся полярность, указанная на схеме. Если источник сигналов соединяется с усилителем через низкочастотный трансформатор, последовательно с базой транзистора Т1 необходимо подключить разделительный конден­сатор емкостью около 5 мкф.

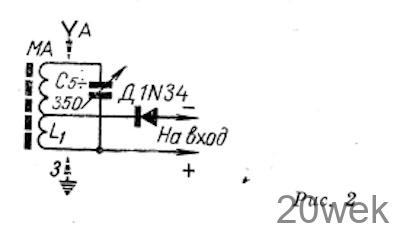

Описанный усилитель может быть использован для многих целей, например, для работы от динамического микрофона, который также подклю­чается ко входу усилителя через разделительный конденсатор. Вместо динамического микрофона можно применить электромагнитный теле­фонный капсюль. Этот усилитель можно легко превратить и в простей­ший приемник, соединив его со схе­мой, показанной на рис. 2. Наконец два таких усилителя с отдельными громкоговорителями могут быть ис­пользованы в портативной стереофо­нической системе звучания.

В усилителе может быть применен любой громкоговоритель с сопротив­лением звуковой катушки в 3~16 ом. При этом никакого выходного тран­сформатора не требуется. При ис­пользовании громкоговорителя с со­противлением в 3—4 ом напряжение питающей батареи не должно пре­вышать 4,5 В, при этом максимальная неискаженная выходная мощность составляет около 150 мвт. Если ис­пользуются громкоговорители с сопротивлением в 8-16 ом, напряже­ние батареи может быть увеличено до 6—12 в.

Усилитель воспроизводит полосу частот от 100 до 6000 гц.

ОТ РЕДАКЦИИ. В качестве тран­зисторов Т₁ и Т₂ могут быть использо­ваны отечественные транзисторы ти­пов П13Б или П14, а транзистора Т₃—П201А. Вместо диода 1N34 можно применить любой диод серии Д2 или Д9.

Катушку L₁ магнитной антенны можно намотать на ферритовом стержне длиной 120—140 мм. Для диапазона ДВ катушка должна со­держать около 200 витков провода ПЭЛШО 0,1, намотанных внавал. Отвод делается от 1/5 части витков, считая от заземленного конца.

Для приема более удаленных ра­диостанций необходимо подключать наружную антенну и заземление (на схеме показаны пунктиром).
