ПРОСТАЯ ЛАМПА-ВСПЫШКА С ПИТАНИЕМ ОТ СЕТИ
В. Соболев, Радио №12/1965, ст.43

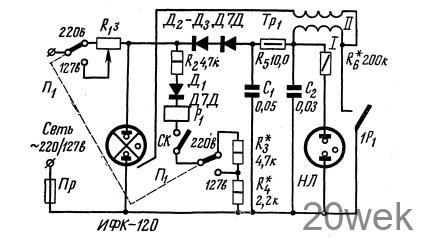

Схема описываемой лампы-вспышки отличается от схем, ранее опубликованных в журнале «Радио», отсутствием тиратрона, который радиолюбитель не всегда может достать, и конденсаторов большой емкости, что позволяет значительно уменьшить габариты конструкции. Ее схема приведена на рисунке. Вследствие применения конденсаторов с максимальной емкостью 0,05 мкф вспышки можно производить каждую секунду, что очень удобно при скоростной съемке. Кроме того, в отличие от ранее описанных, данная лампа-вспышка может работать как от сети напряжением 220 в, так и от сети напряжением 127 в. Переключение Напряжения сети осуществляется переключателем П1. При этом изменяется величина гасящего сопротивления R1, служащего для ограничения тока, протекающего через импульсную лампу ИФК-120 в момент вспышки. С помощью этого сопротивления может регулироваться и энергия вспышки. Лампа- вспышка работает следующим образом.
Через сопротивление R1, диоды Д2, Д3 и сопротивление R5 заряжается конденсатор С2. При заряде конденсатора до определенного потенциала начинает мигать неоновая лампа НЛ, что свидетельствует о готовности лампы-вспышки к работе. При замыкании синхроконтакта фотоаппарата CK подготавливается включение реле Р1. Когда напряжение в сети достигает определенной величины, соответствующей моменту срабатывания реле, якорь последнего притягивается, и контакты 1Р1 замыкаются, разряжая конденсатор С2 через обмотку I импульсного трансформатора Тр1. С обмотки II этого трансформатора импульс высокого напряжения подается на йонизирующий (поджигающий)’ электрод импульсной лампы ИФК-120. Происходит вспышка, которая продолжается до тех пор, пока напряжение в сети станет недостаточным для поддержания разряда в импульсной лампе. При повторном включении синхроконтакта описанный процесс снова повторяется.
Самодельными деталями конструкции являются сопротивление R1 и импульсный трансформатор Тр1. Сопротивление R1 наматывается на керамическом каркасе от сопротивления типа ВС-2 и содержит 20— 25 витков провода от спирали для электроплитки. Отвод делается примерно от середины. Более точно место отвода определяется по энергии вспышки, которая сравнивается с энергией заводской вспышки или со вспышкой при напряжении сети 220 в. Импульсный трансформатор наматывается на катушке из эбонита, органического стекла или текстолита диаметром 7 мм и длиной 20 мм. Его первичная обмотка наматывается поверх вторичной. Обмотка I содержит 30 витков провода ПЭЛ 0,69, обмотка II—2000 витков провода ПЭЛШО 0,06. В качестве реле Р1 можно применить реле любого типа с током срабатывания не более 10—15 ма.
Сопротивления R3 и R4 подбираются в зависимости от применяемого реле. Указанные на схеме значения сопротивлений соответствуют реле типа РСМ-1. Сопротивление R6 также должно соответствовать применяемой неоновой лампе. Для лампы типа МН-3 значение R6 составит 470 ком, а для ТН-0,3—200 ком. Все устройство монтируется на плате размером 40X80 мм и умещается в ручке рефлектора
