Приставка для приема стереофонических передач

Радио №5/1966, ст.59

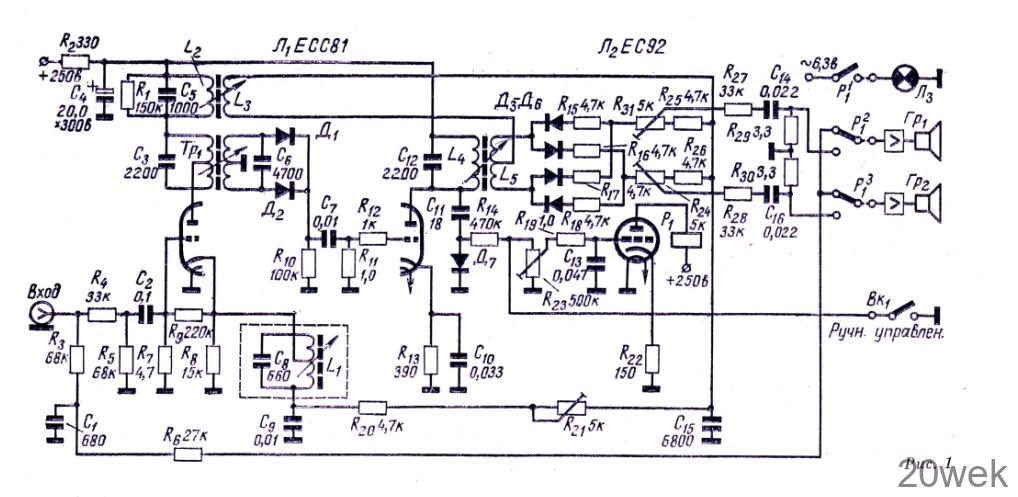

В последнее время все большее распространение находят сте­реоприставки (дешифраторы), использующие принцип так назы­ваемой полярной модуляции. Все они, как правило, выполнены на транзисторах. Тем более удивитель­но, что новый «Стереодешифратор-6», разработанный фирмой «Grunding», собран на лампах и работает по иному, так называемому суммарно-­разностному методу (метод с пи­лот-сигналом). Эта фирма в течение ряда лет настойчиво применяет на­званный метод стереоприема, надеясь получить неплохие результаты. Схе­ма такого дешифратора приведена на рис. 1.

Сигнал с частотного детектора приемника поступает на управляю­щую сетку левого по схеме триода ЕСС-81 (Л₁). В анодную цепь лампы включены трансформатор и по­лосовой фильтр L₂C₅L₃. Разностный сигнал (А—Б) выделяется в полосо­вом фильтре, настроенном на часто­ту 38 кгц, пилот-сигнал частотой 19 кгц — в первичной обмотке тран­сформатора. Суммарный сигнал (A+Б) с катода лампы поступает на фильтр L1C8. Частота пилот-сиг­нала после усиления лампой Л1 (левым триодом) удваивается с по­мощью диодов Д1Д2, ^{и он} снова усиливается правым по схеме три­одом лампы ЕСС-81. После удвое­ния сигнал поднесущей частоты (38кгц) поступает на балансный смеситель, где складывается с раз­ностным сигналом, снимаемым с катушки L₃ полосового фильтра. По­лученные таким образом сигналы каналов А и Б поступают на вход усилителя.

Приставка позволяет осуществить компенсацию искажений (завал верх­них звуковых частот) при формиро­вании сигналов. С этой целью полосу пропускания фильтра разностного сигнала А—Б увеличивают с по­мощью резистора от 23 до 53 кгц. Коррекция суммарного сигнала А + Б осуществляется подбором эле­ментов цепи R₂₀R₂₁ и С₁₅.

Лампа Л₂ (EС-92) служит для переключения (с помощью реле стереоусилителя с положения «Моно» на «Стерео» при выделении в контуре L₄С₁₂ напряжения поднесущей часто­ты, а также для включения сигналь­ной лампочки Л₃. Режим работы лампы Л₂ устанавливается резисто­ром R23- Переключение входов уси­лителя при необходимости можно произвести и с помощью выключа­теля Bk₁
