Приемник с питанием от свободной энергии

Радио №7/1966, ст.57

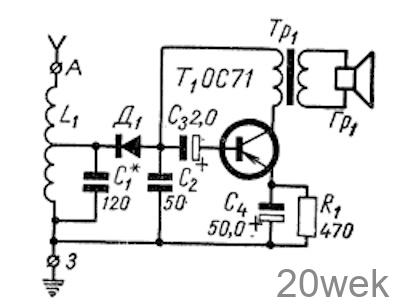

Питание приемника, схема ко­торого приведена на рисунке, осуществляется напряжением, полученным в результате детектиро­вания сигналов мощной принимае­мой радиостанции. Для этого необ­ходима наружная антенна длинойоколо 18 м и хорошее заземление.

Выходной трансформатор, нагру­женный на громкоговоритель при­емника, должен быть рассчитан так, чтобы эквивалентное сопротивление коллекторной нагрузки транзистора T1 имело величину, равную 8 ком.

Индуктивность катушки L1 и ем­кость конденсатора C1 выбираются в зависимости от длины волны мощ­ной местной радиостанции.

ОТ РЕДАКЦИИ. Вместо транзис­тора 0С71 можно использовать тран­зисторы типа П13—П15, а диода Д1 любой диод серии Д2 или Д9.
