ПРИЕМНИК НА 144 -146 Мгц

В. РОМАНЕНКО, Р. ЧЛИЯНЦ, Радио №10/1966, ст.23

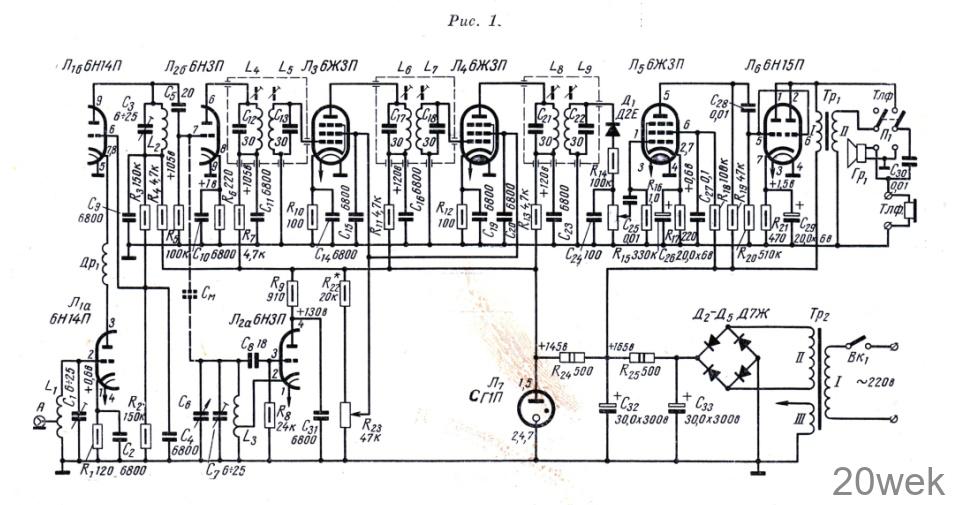

Схема. Приемник собран по супер­гетеродинной схеме (рис. 1) на семи лампах и пяти полупроводниковых диодах. Он содержит однокаскадный усилитель ВЧ, преобразователь, двух­каскадный усилитель ПЧ, детектор и два каскада усиления НЧ.

Усилитель ВЧ собран по каскодной схеме на двойном триоде 6Н14П (Л1). Входной контур L₁С₁ усилителя настроен на частоту 145,5 Мгц, а выходной L₂C₂ — на 144,5 Мгц. Для того чтобы вход приемника был сог­ласован с волновым сопротивлением фидера антенны, последний подклю­чается к отводу от катушки L₁. На вход преобразовательного каска­да на триоде лампы 6НЗГ1 (Л_2б) усиленный сигнал с выходного кон­тура L₂C3 подается через конденса­тор С₅. Применение в преобразова­теле триода 6НЗП позволяет полу­чить на частотах 144—146 Мгц большую крутизну преобразования при малых шумах. В анодную цепь преобразовательной лампы включен двухконтурный полосовой фильтр L₄C₁₂L₅C13, ^в котором выделяется напряжение промежуточной частоты (6,5 Мгц).

Гетеродин выполнен на втором триоде лампы 6НЗП (Л_2а) по трехто­чечной схеме и работает на частоте ниже принимаемой. Настройка гете­родина осуществляется конденсато­ром переменной емкости С₆. Гетеро­дин связан с преобразователем через внутриламновые емкости лампы Л₂ (на принципиальной схеме эта ем­кость показана пунктиром под ин­дексом С_м).

Усилитель ПЧ собран на двух лампах 6ЖЗГ1 (Л₃ и Л4). В анодную цепь этих ламп включены двухкон­турные полосовые фильтры, выделяю­щие частоту 6,5 Мгц. Напряжение на экранирующих сетках ламп Л₃ и Л4 можно менять с помощью потен­циометра R23 ^что Дает возможность регулировать чувствительность при­емника в широких пределах. В детекторном каскаде применен полупроводниковый диод Д2Е (Д1). Первый каскад усилителя НЧ собран на лампе 6ЖЗП (Л₅), а второй на лампе 6Н15П (Л6), триоды которой соединены параллельно. Выход уси­лителя НЧ может быть нагружен высокоомными телефонами (2200 ом) или же динамическим громкогово­рителем мощностью 1 вт. Громкость приема можно регулировать при помощи потенциометра R₁₅.

Конструкция. Приемник собран на шасси размерами 320 X 150 мм из дюралюминия толщиной 1,5 мм. Все каскады приемника отделены экранами-перегородками. Ручки уп­равления, антенное гнездо, а также гнезда для подключения телефонов выведены на переднюю панель, имею­щую такие же размеры, как и шасси.

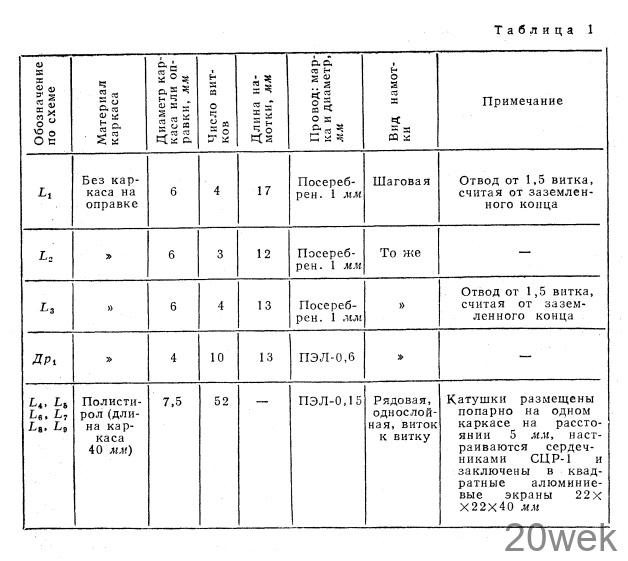

Данные контурных катушек при­емника приведены в табл. 1. В каче­ств L₄L₅, L₆L₇ и L₈L₉ можно исполь­зовать контуры К-6-4 или К-6-3 от усилителя ПЧ звукового сопровож­дения телевизора «Рубин-102». Кон­денсатор переменной емкости С₆ име­ет одну подвижную и одну неподвиж­ную пластины. Приемник питается от выпрямителя, собранного по мос­товой схеме на полупроводниковых диодах Д7Ж (Д₂—Д₅). Напряжение +145 в на выходе выпрямителя, которым питаются анодные цепи ламп ВЧ части приемника, стаби­лизировано стабилитроном СГ1П (Л7). Данные трансформаторов Тр₁ и Тр₂ перечислены в табл. 2.

Монтаж приемника должен быть жестким. Соединения производятся кратчайшими путями, медным голым посеребренным проводом. Катушки L₁ L2 L₃ укрепляются непосред­ственно на выводах подстроечных конденсаторов C₁, С₃ и С₇.

Налаживание. После проверки правильности монтажа, включив при­емник в сеть, следует измерить ре­жимы ламп прибором ТТ-1 или ана­логичным. Если все режимы соответ­ствуют указанным на схеме, можно приступить к настройке контуров.

Настройку необходимо начать с усилителя ПЧ. Для этого на сет­ку Л₂б подают модулированный си­гнал (коэффициент модуляции 30%) частотой 6,5 Мгц с выхода гене­ратора ГСС-6. Напряжение сиг­нала устанавливают сначала мак­симальное, а затем, по мере при­ближения настройки контуров к ре­зонансу, уменьшают так, чтобы стрелка прибора МВЛ-3 или ИВ-4, подключенного к выходу приемника, находилась примерно в середине шкалы. Если же в качестве индика­тора используются головные теле­фоны, то напряжение ГСС должно быть таким, чтобы громкость звука в телефонах была приятной для слуха. Вращая поочередно сердеч­ники катушек L4 и L₅, L₆ и L₇, L₈ и L₉, добиваются максимальной гром­кости в телефонах или максимально­го показания прибора-индикатора. Во время настройки контуров ПЧ потенциометры R₁₅ и R₂₃ должны находиться в верхних (по схеме) положениях.

Окончив настройку усилителя ПЧ, необходимо подобрать величину соп­ротивления резистора R₂₂. Для этого вместо него ставят потенциометр на 220 ком, включенный реостатом. Движок потенциометра R₂₃ ставят в верхнее (по схеме) положение, а реостата R₂₂— в положение макси­мального сопротивления. При этом в телефонах должен прослушиваться сигнал ГСС-6. Далее выключают модуляцию ГСС-6 и уменьшают соп­ротивление реостата R₂₂ до тех пор, пока в телефонах не возникнет ток биений, что будет свидетельство­вать о наличии возбуждения в уси­лителе ПЧ. Тогда нужно повернуть ручку реостата R₂₂ в обратную сто­рону до срыва генерации (исчезно­вения тока биений). Добившись та­ким образом максимально возмож­ного усиления УПЧ, реостат R₂₂ можно заменить резистором с одина­ковым сопротивлением.

Далее переходят к подгонке диа­пазона гетеродина. Для этого подают на вход приемника сигнал от гене­ратора ГМВ с частотой 145 Мгц, а подвижную пластину конденсатора переменной емкости C₆ устанавлива­ют в среднее положение. Вращая подстроечный конденсатор С₇ ди­электрической отверткой, добиваются слышимости сигнала в головных телефонах. Затем, вращая конденса­тор С₆ и перестраивая генератор, проверяют, перекрывается ли пол­ностью диапазон 144—146 Мгц. Если это не достигнуто, необходимо либо уменьшить зазор между пластинами конденсатора C₆, либо заменить его другим с двумя неподвижными пла­стинами.

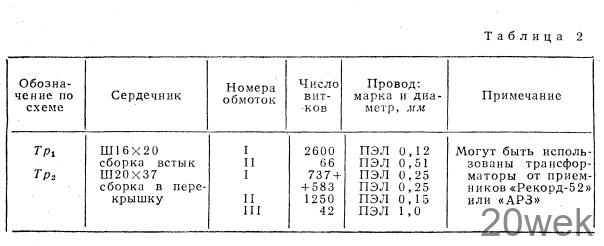

После подгонки диапазона гете­родина настраивают контуры усили­теля ВЧ. Для этого устанавливают на генераторе ГМВ поочередно часто­ты 145,5 и 144,5 Мгц и, соответст­венно вращая подстроечные конден­саторы C1 и С₇, добиваются макси­мальных показаний прибора-индика­тора или максимальной громкости в телефонах. Эти операции производят несколько раз. На этом заканчивает­ся налаживание приемника.
