ПРИЕМНИК ДЛЯ «ОХОТЫ НА ЛИС»

А. Гречихин, Радио №9/1965, ст. 18

Широкое применение транзи­сторов в приемниках для «охо­ты на лис» позволило в не­сколько раз снизить их вес и раз­меры. Однако построить транзи­сторный супергетеродин для «охоты на лис», отвечающий современным требованиям, по ряду причин не всегда доступно начинающему ра­диолюбителю. Приемник, описыва­емый в статье, собран на трех широко распространенных лампах и может быть легко построен и налажен молодыми «охотниками».

Приемник работает в диапазоне 3,5 Мгц (80 м). Его чувствитель­ность в этом диапазоне при выходной мощности 0,1 мВт и отношении сигнал/шум не менее 10 : 1 не хуже 100 мкв/м. Он питается от сухих батарей 1,58—СНМЦ—2,5п и 49— САМЦГ—0,25п (для слуховых ап­паратов «Звук»). Одного комплекта питания хватает более чем на 50 часов непрерывной работы, то есть практически на сезон.

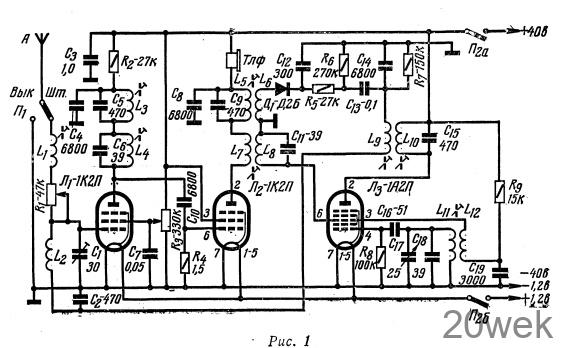

Схема, (рис. 1). Приемник пред­ставляет собой рефлексный супер­гетеродин на батарейных лампах пальчиковой серии. Лампы 1К2П (Л₁ и Л₂) выполняют каждая одно­временно три функции: усиление высокой, промежуточной и звуко­вой частот. Смеситель и гетеродин собраны на лампе 1А2П (Л₃). Таким образом, приемник имеет два каскада усиления ВЧ, преобразователь, два каскада усиления ПЧ, детектор (на полупроводниковом диоде) и два каскада усиления НЧ. При этом сохраняются на высоком уровне достоинства супергетеродинного при­емника—чувствительность и изби­рательность, но достигается зна­чительная экономичность и повыша­ется надежность устройства.

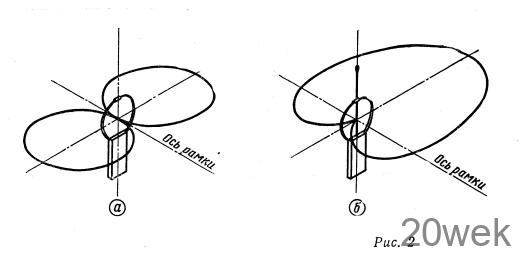

Входная цепь приемника состоит из штыревой антенны А длиной 30—50 см, рамочной антенны L₂ и согласующей цепи L₁R₁. В поло­жении переключателя П₁ «Вык» штыревая антенна заземляется и прием ведется на рамочную антенну, диаграмма направленности которой имеет вид цифры 8 («восьмерка», рис. 2, а). Когда переключатель находится в положении «Шт», ко входу приемника подключается, кроме рамочной, штыревая антенна, и диаграмма направленности примет вид кардиоиды (рис. 2, б). Катушка L1 и сопротивление R₁ служат для того, чтобы не было искажений кардиоиды при включении штыря.

Нагрузками ламп Л1 и Л₂ как усилителей ВЧ служат контуры L₄С_б и L₈С11, настроенные на ча­стоту 3,55 Мгц. Усиленное напря­жение сигнала поступает на преоб­разовательный каскад, собранный на лампе 1А2П (Л₃) по обычной схеме. Контур гетеродина L11С₁₇С₁₈ перестраивается в диапазоне 3,9 — 4,2 Мгц. Напряжение ПЧ (460 кгц) со второго контура фильтра L₁₀С₁₅— L₉С₂ поступает через катушку L₂ на управляющую сетку лампы Л₁.

Нагрузками ламп Л₁ и Л₂ как усилителей ПЧ являются контуры L₃C5 и L₅C9. С контура L₅С₉ на­пряжение ПЧ через катушку связи L₆ подается на детектор, в качестве которого используется полупровод­никовый диод Д2Б (Д₁). Выделенное на сопротивлении R₇ переменное на­пряжение НЧ поступает через ка­тушку L₉ и рамочную антенну L₂ опять на управляющую сетку лам­пы Л1. Нагрузкой первого каскада усилителя НЧ служит сопротивле­ние R₂, второго — высокоомные те­лефоны Тлф. Потенциометр R₃ слу­жит для регулировки усиления приемника.

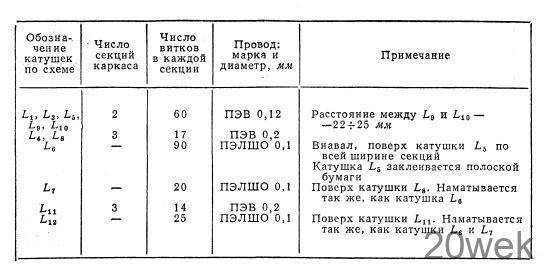

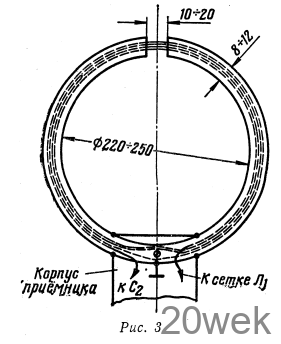

Детали и конструкция. Рамочная антенна L₂ (рис. 3) имеет 6 витков медного провода диаметром 0,5-4- 4-0,8 мм в хлорвиниловой изоляции, которые расположены в дюралюми­ниевой трубке, согнутой в кольцо. Намотку рамки следует производить после установки на место дюралю­миниевой трубки (см. ниже). Ка­тушки приемника намотаны на стан­дартных каркасах с ферритовыми кольцами, применяющимися в транс­форматорах ПЧ вещательных при­емников, и настраиваются сердеч­никами из феррита Ф-600 диаметром 2,8 мм. Намоточные данные катушек приведены в таблице. В качестве L1L3L5L9L10 можно взять готовые катушки трансформаторов ПЧ AM тракта вещательных приемников, на­строенных на 465 кгц. Диод Д2Б (Д₁) можно заменить на любой другой точечный диод (Д2, Д9 и т. п.). В качестве переключателей П₁ и П₂ использованы тумблеры на два положения. Потенциометры — типа СПО-0,5, R₃— любого типа. Штыревую антенну проще всего сделать из двух велосипедных спиц, предусмотрев возможность измене­ния длины антенны

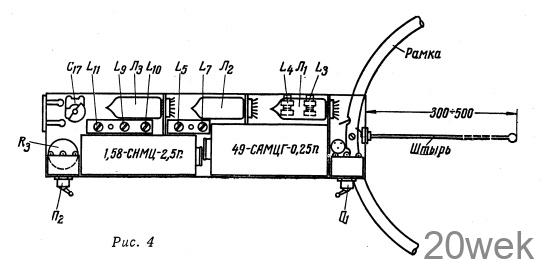

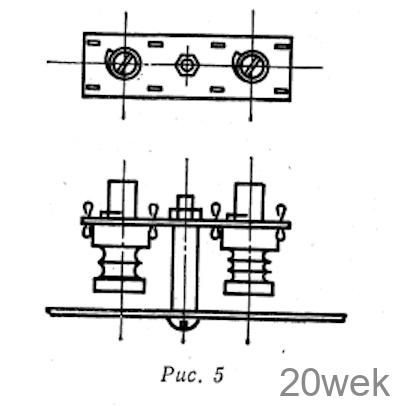

Приемник смонтирован в коробке размерами 300X70X37 мм из дюр­алюминия толщиной 1 мм (рис. 4). Кольцо из дюралюминиевой трубки, в котором размещаются витки ра­мочной антенны, пропущено в от­верстия коробки и укреплено вверх щелью с помощью одного или двух винтов. После установки кольца на место производят укладку витков антенны в трубку. Можно протащить сразу все шесть проводов жгутом и затем соединить их в коробке приемника последовательно. Щель в кольце следует закрыть изоляци­онной втулкой или лентой. Ко­робка приемника разделена на че­тыре отсека поперечными дюралю­миниевыми перегородками. Лампо­вые панели размещены в верхней части этих перегородок, ближе к крышке коробки. В каждом отсеке собраны анодные цепи лампы, бал­лон которой находится в данном отсеке, и сеточные цепи последу­ющей лампы. Катушки приемника приклеивают к гетинаксовым мон­тажным платам (рис. 5), снабженным необходимым количеством контак­тов из луженой проволоки. Экрани­ровать катушки не нужно.

Налаживание. Правильно собран­ный из предварительно проверенных деталей приемник требует только настройки контуров и подбора со­гласования штыря.

В работе усилителя НЧ можно убедиться, коснувшись пинцетом ле­пестка управляющей сетки на панели лампы L₁. Если усилитель работает, в телефонах будет слышен фон или свист. При настройке движок R₃ должен быть в верхнем положении (максимум усиления).

Подав на управляющую сетку лампы Л₂ модулированный сигнал от ГСС частотой 460 кгц и напря­жением 0,02-0,1 в, вращая сер­дечник контура L₃С₉, настраивают его по максимуму громкости сигнала в телефонах. Аналогично, подавая сигнал на управляющую сетку лампы Л₁, настраивают контур L₃С₅. На­стройка контуров L₁₀С₁₅ и L9C₂ производится так же, но сигнал частотой 460 кгц надо подавать на третью сетку лампы Л₃.

Измеряя постоянное напряжение на выводах конденсатора С₁₉, за­мыкают накоротко катушку L₁₁ Происходящий при этом срыв ко­лебаний гетеродина (в том случае, если он работает) приведет к умень­шению напряжения на конденсаторе С₁₉. Если показание вольтметра не изменится, то это значит, что гетеродин не работает. Тогда нужно поменять местами концы катушки L₁₂.

Далее, поставив конденсатор пе­ременной емкости С₁₇ в среднее положение, подают на третью сетку лампы Л₃ сигнал в диапазоне 3—5 Мгц и отмечают, какая частота будет установлена на ГСС, когда сигнал будет слышно в телефонах приемника. При нормально рабо­тающем гетеродине сигнал должен быть слышен на частотах основного и зеркального каналов, отстоящих друг от друга на 460X2=920 кгц. Допустим, что эти частоты равны 3700 и 4620 кгц. Определим частоту, которую генерирует гетеродин в этом случае: f_г=3700+460=4160 кгц, но для правильной работы прием­ника в средней части его диапазона надо иметь f_г=3550+460=4010 кгц. Поэтому в данном случае нужно, вводя сердечник катушки L₁₁ внутрь нее, понизить частоту гетеродина.

Если частота гетеродина ниже 4010 кгц, повышают ее, выводя сердечник из L₁₁. При возникно­вении прерывистой генерации (сиг­нал слышен во многих местах) сле­дует уменьшить величину сопротив­ления R₈ или конденсатора С₁₆. Установив частоту гетеродина, убеж­даются, что, вращая конденсатор переменной емкости С₁₇, можно пе­рекрыть диапазон 3,50—3,65 Мгц с запасом 30—60 кгц в обе стороны. Для увеличения перекрытия диа­пазона надо уменьшить величину конденсатора С₁₈ и увеличить ин­дуктивность катушки L₁₁, вводя в нее сердечник. Нагрузочные контуры усилителей ВЧ L₈С₁₁ и L4C6 настраивают, по­давая на управляющую сетку лампы Л₁ слабый сигнал частотой 3,55 Мгц. Настройка рамочной антенны L₂ производится путем изменения ем­кости подстроечного конденсатора C1 при выключенном штыре, и слабой связи с генератором (на расстоянии 0,5 м от него).

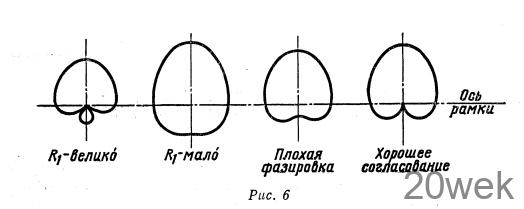

Предварительную фазировку шты­ревой антенны на частоту 3,55 Мгц можно произвести с помощью ‘гете­родинного индикатора резонанса, временно заземлив нижний (по схе­ме) конец катушки L₁ и вращая ее сердечник. Окончательное сопря­жение штыря с рамкой производят в поле, подбирая сопротивление R₁ (в небольших пределах также ка­тушку L₁ и длину штыря) с целью получения одного полного минимума (нуля) «кардиоиды» (рис. 6) с по­мощью ГСС, расположенного не ближе 50 м от приемника и имеющего вертикальный провод в качестве антенны. При этом не следует рас­страивать рамку. Изменить направ­ление максимума «кардиоиды» на 180° можно, поменяв местами концы катушки L₂. При склонности при­емника к самовозбуждению следует поменять местами концы катушки L₉ или слегка расстроить один из контуров ПЧ.

Испытания пеленгатора показа­ли, что он имеет вполне достаточную чувствительность, высокую надеж­ность и экономичность, сравнитель­но небольшие размеры и вес (850 г с питанием). На первенстве РСФСР 1964 года молодой охотник В. Федотов, вы­ступая с этим приемником, занял четвертое место
