Переменные резисторы СПЗ-12
Р. ФАРЫНСКИЙ, А. ТРАХТЕНБЕРГ, Радио №7/1966, ст.59
Переменные резисторы, служащие для регулирования громкости и тембра звучания, являются одними из наиболее широко применяемых радиодеталей.
В современной радиоаппаратуре, имеющей большие коэффициенты усиления сигналов, важное значение приобретает величина диапазона плавного регулирования сигнала, то есть возможность плавного и монотонного изменения сигнала от его максимальной величины до минимальной и наоборот. У переменных резисторов серии «В К» диапазон плавного регулирования сигнала не нормировался. Переменные резисторы серии «СП» в диапазоне плавного регулирования позволяют получить изменение сигнала порядка 66 раз. Такой же диапазон регулирования имеют переменные резисторы СПЗ-8. Более широкий диапазон плавного регулирования (166 раз) имеют переменные резисторы СПЗ-7, предназначенные для использования в стереофонической аппаратуре.
Однако для обеспечения высококачественного звучания достигнутые пределы плавного регулирования уровня сигнала оказались недостаточными. Потребовалось дальнейшее расширение диапазона плавного регулирования. Эта задача была решена при разработке переменного резистора, получившего наименование СПЗ-12. Эти резисторы предназначены для регулирования громкости и тембра звучания в радиоприемниках и радиолах I—II классов. Они могут применяться и в другой радиовещательной аппаратуре, если режим работы аппарата не превышает номинальных значений, на которые эти резисторы рассчитаны.

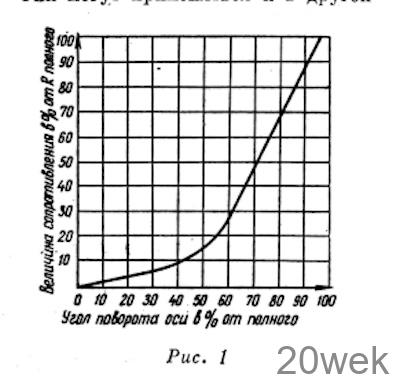

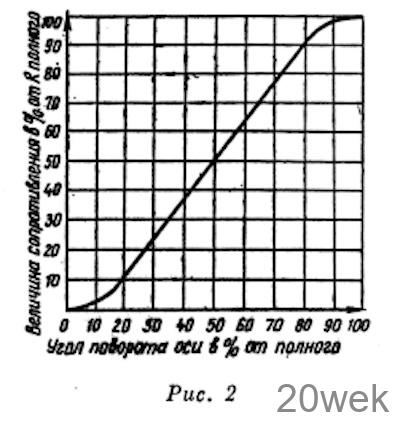

Резисторы СПЗ-12, предназначенные для регулирования громкости, могут выпускаться с одним или двумя дополнительными отводами для тонкоррекции или без дополнительных отводов. Эти резисторы имеют обратно-логарифмичевкую зависи- личины сопротивления от угла поворота оси (см. рис. 1). Диапазон плавного регулирования сигнала при номинальном значении сопротивления 47 ком и выше составляет 60 дб, что соответствует ослаблению сигнала в 1000 раз. Резисторы с номинальным значением менее 47 ком имеют диапазон плавного регулирования сигнала 50 дб. Для регулирования тембра выпускаются переменные резисторы СПЗ- 12 с линейной зависимостью (зависимость «А») изменения величины сопротивления от угла поворота оси (см. рис. 2). У этих резисторов линейная зависимость также имеет улучшенную, по сравнению с ранее выпускавшимися резисторами, форму кривой. В начальной части эта зависимость имеет обратно-логарифмический характер, в средней — линейный и в конечной — логарифмический. Подобный характер изменения величины сопротивления от угла поворота оси обеспечивает более равномерную регулировку тембра звучания по сравнению с ранее выпускавшимися для этой цели переменными резисторами.

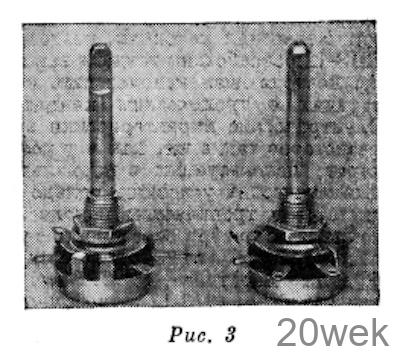

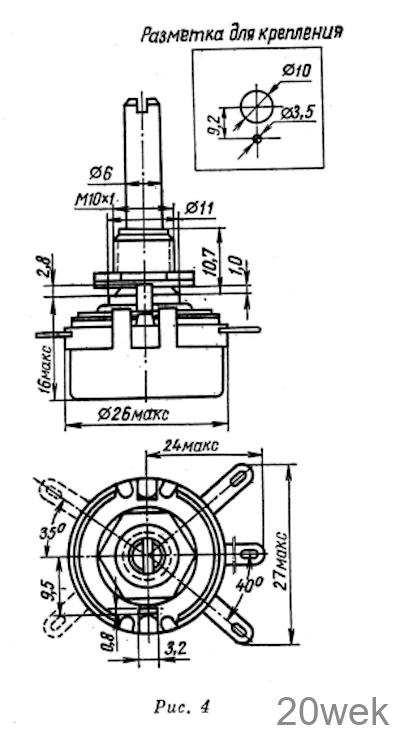

По конструкции резистор СПЗ-12 представляет собой одинарный переменный резистор без выключателя источника питания, с отводами или без них. Внешний вид резистора показан на рис 3, а его размеры приведены на рис. 4.
Конец оси резистора выполняется в двух вариантах: со шлицем под отвертку (тип ОС-3 ГОСТ 4907-62) и с лыской для закрепления ручек управления (тип ОС-5 ГОСТ 4907-62).

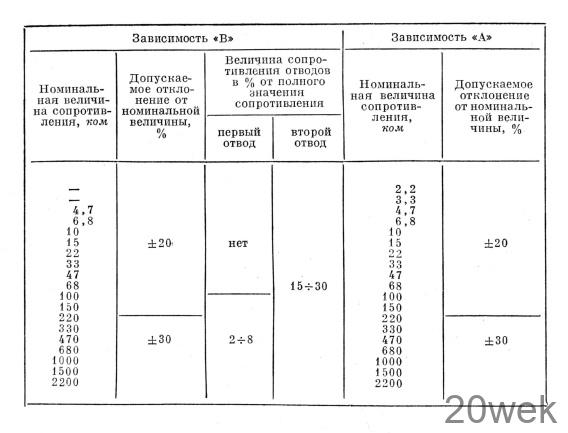

Резисторы СПЗ-12 рассчитаны на работу в интервале температур от —10 до +70° С при относительной влажности воздуха не более 85%. Допускается кратковременное повышение влажности до 95% при температуре воздуха +25° С. Величина номинальных значений сопротивления резисторов СПЗ-12, допускаемые отклонения действительной величины от номинальной и величина сопротивления дополнительных отводов (для резисторов с отводами) приведены в таблице.

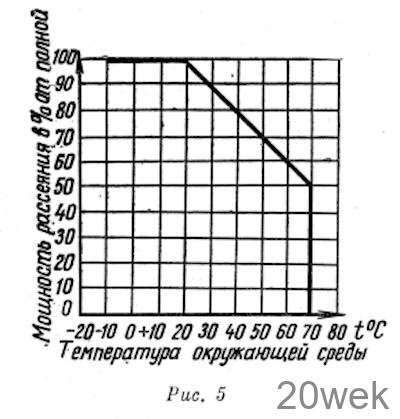

Резисторы СПЗ-12 выпускаются с номинальной мощностью рассеяния 0,125 вт для зависимости «В» и 0,25 вт для зависимости «Л» при температуре окружающего воздуха + 20° С. При повышении температуры окружающей среды допустимая нагрузка на резистор должна быть уменьшена в соответствии с графиком, приведенным на рис. 5.

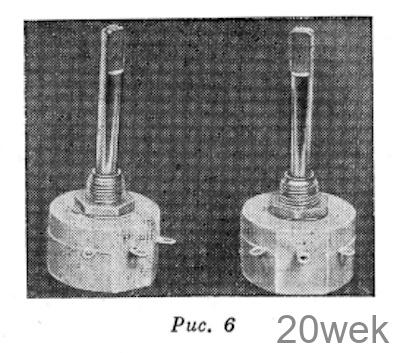

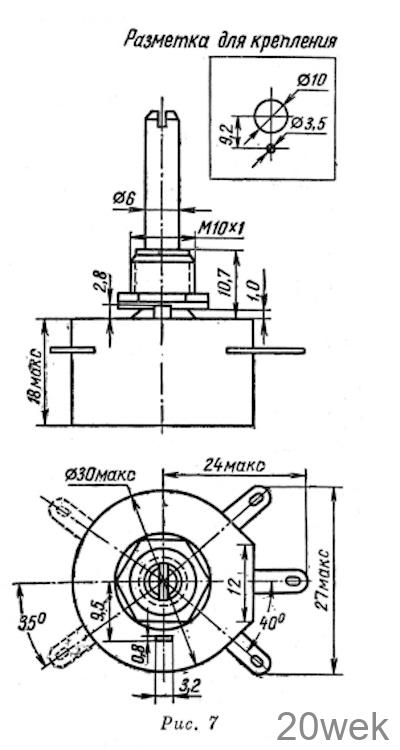

Помимо обычного исполнения, рассчитанного для работы в нормальных климатических условиях, резисторы СПЗ-12 разработаны также в варианте, позволяющем использовать их в странах с тропическим климатом. Электрические характеристики этих резисторов такие же, как и у резисторов, используемых в нормальных климатических условиях, однако резисторы в тропическом исполнении сохраняют работоспособность при относительной влажности воздуха 98% и температуре+40° С. Внешний вид резистора СПЗ-12 в тропическом исполнении показан на рис. 6, а его размеры приведены на рис. 7.
Резисторы СПЗ-12 могут работать в условиях вибрационной нагрузки в диапазоне частот от 5 до 80 гц с ускорением 2,5 g и ударной нагрузки с ускорением до 12 g. Гарантийный срок службы резисторов при нормальных режимах эксплуатации составляет 1500 ч. При этом число оборотов оси не должно превышать 10 000. Гарантируемый срок хранения резисторов — 6 лет, в течение которых изменение величины сопротивления не должно превышать ±20% для номинальных значений менее 470 ком и ±25% для номинальных значений 470 ком и выше.
