ПЕРЕКЛЮЧАТЕЛИ СКОРОСТИ ДЛЯ МАГНИТОФОНА

А. БАХТИН, Радио №7/1966, ст.27

Переключатель скорости может быть применен в магнитофонах «Гинтарас», «Неринга», «Спалис» и других, имеющих одну ско­рость движения ленты 19,05 см/сек. Переключатель прост по конструк­ции, содержит небольшое число дета­лей, но обеспечивает удобное и на­дежное переключение скорости.

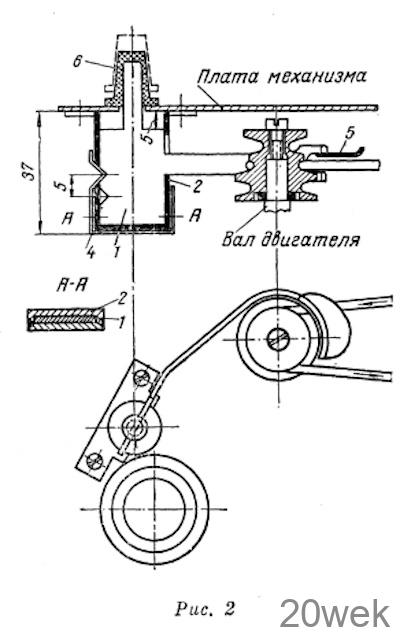

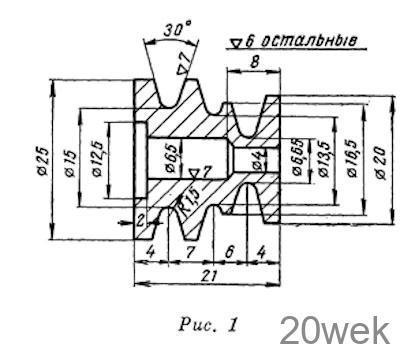

Шкив на валу электродвигателя заменяют новым, выточенным из любого металла согласно чертежу (рис. 1), где размеры даны примени­тельно к перечисленным магнитофо­нам. Перевод пассика с одной ступе­ни шкива на другую для получения скоростей 19,05 и 9,53 см/сек произ­водят при помощи вилки 1 (рис. 2), перемещающейся в обойме 2. Обойма согнута из листовой стали толщиной 1 мм и закрыта планкой, припаян­ной к обойме после установки вилки. С одного конца обойма имеет отогну­тый фланец с двумя отверстиями для крепления обоймы к панели магни­тофона. Крепление производится вин­тами М4. Фиксатор 4 сделан. из пло­ской пружины, согнутой и припаян­ной к обойме.

Вилка изготовлена из листовой стали толщиной 1,5—2 мм, на конце вилки припаян лепесток 5 из белой жести, облегчающий перевод пассика на ступень шкива с большим диамет­ром. Край лепестка отбортован по радиусу около 2 мм. На выступ вилки, проходящий через панель, насаживают пластмассовую ручку 6.

Переключение производят пере­мещением ручки вверх или вниз.

В самодельных магнитофонах же­лательно уменьшить длину вилки, установив обойму ближе к шкиву электродвигателя.

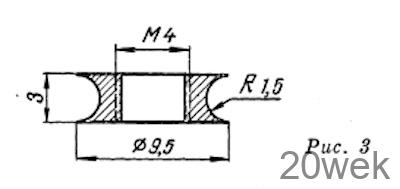

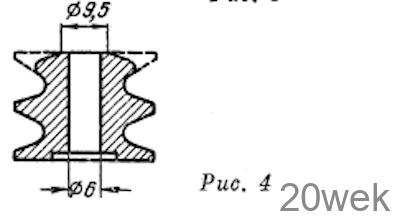

При другом, более простом спосо­бе переделки магнитофона шкив для скорости 9,53 см[сек изго­тавливают отдельно (рис. 3). Шкив, имеющийся на валу электродвига­теля, подвергают небольшой пере­делке (рис. 4). При установке шкивов на валу двигателя оставляют только одну опорную шайбу. Если при этом торец вала будет выступать за верх­нюю плоскость двухручьевого шкива, вал необходимо укоротить. Во избе­жание соскакивания пассика с малого шкива под головку болта, крепящего шкивы на валу двигателя, подкладывают гетинаксовую шайбу диаметром 20 мм.

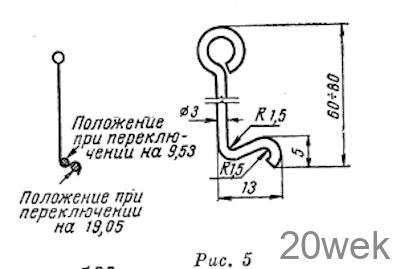

Переключение скорости произво­дят специальным ключом (рис. 5), согнутым из проволоки. Введя ключ через отверстие, просверленное в панели магнитофона, перебрасывают набегающую ветвь пассика на выб­ранную ступень шкива
