Передатчик начинающего ультракоротковолновика

Г. ДЖУНКОВСКИЙ (UA1AB), Я. ЛАПОВОК, Радио №1/1968, ст.14

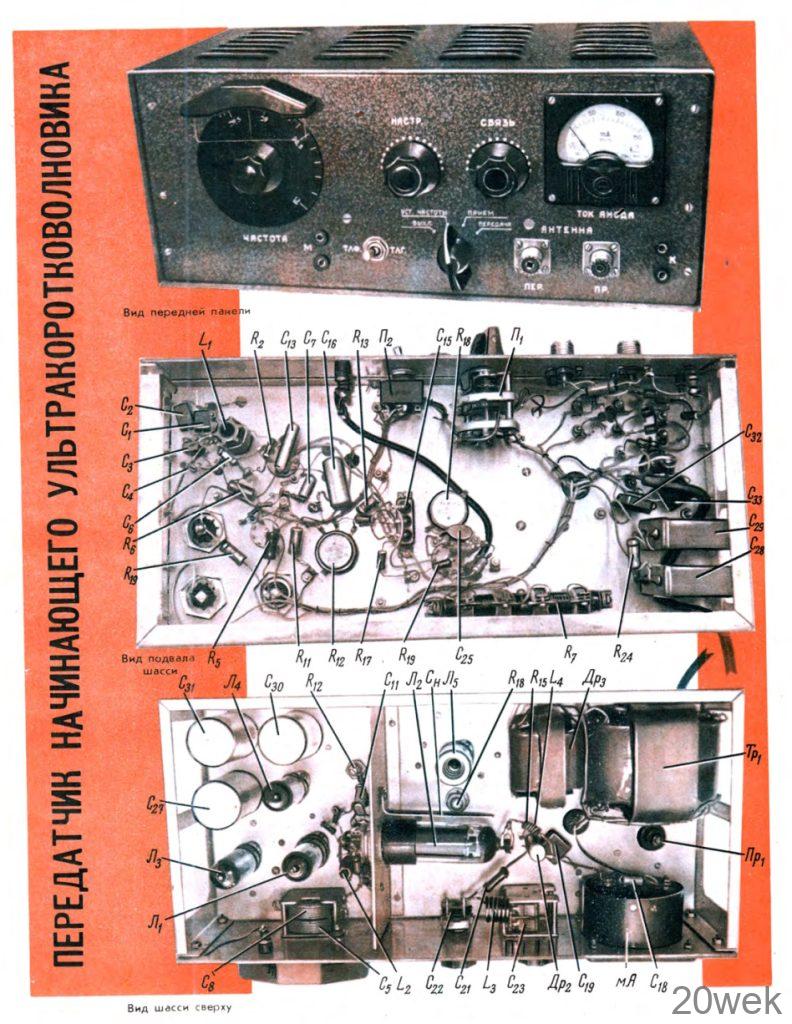

Передатчик предназначен для работы в УКВ диа­пазоне частот 28 — 29,7 Мгц телеграфом незатухающими колебаниями (CW) и телефоном с ампли­тудной модуляцией (АМ). Мощность. подводимая к выходному каскаду передатчики 10 Вт.

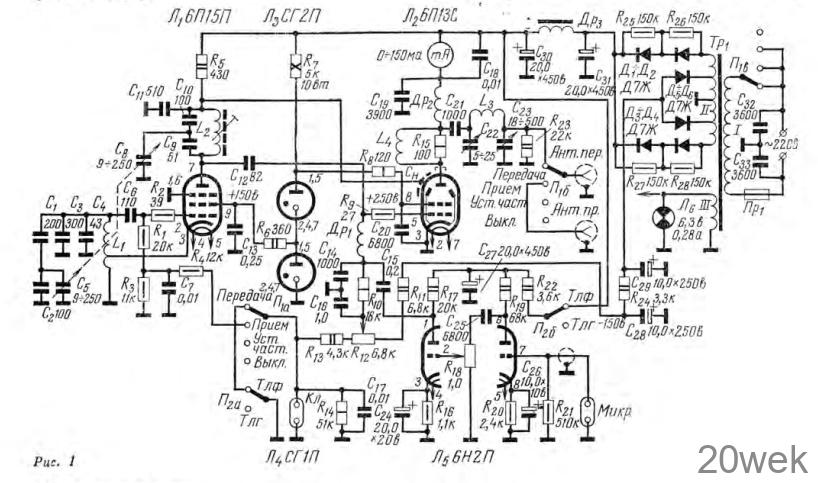

Схема (рис. 1). Передатчик собран на трех лампах и двух газоразрядных стабилитронах. Генерации незатухающих высокочастотных колебаний осуществляется в каскаде задающего генератора на лампе 6П15П ( Л1), а усиление мощности этих колебаний — в каскаде усилителя мощности на лампе 6П3С (Л2). При работе телефоном напряжение низкой частоты па выходе микрофона совершенно недостаточно для модуляции выходного каскада передатчика. Поэтому оно усили­вается усилителем НЧ на двойном триоде 6Н2П (Л5).

Задающий генератор собран на лампе 6П15П (Л1) по схеме с элект­ронной связью. Схема каскада ана­логична примененной в «.Передат­чике третьей категории» («Радио», 1967, №10, стр. 17) и подробно описана в этой статье. Диапазон частот, генерируемых задающим ге­нератором — 9,333 — 9,9 Мгц. Общая емкость конденсаторов C1—C₅ его сеточного контура — около 400 пФ. Благодаря этому разброс входных емкостей лампы _Л1 при ее замене почти не влияет на генерируемую частоту. Изменение емкости конденсатора С₄ с отрицательным температурным коэффициентом компенсирует уход частоты при прогреве деталей каскада.

В анодную цепь лампы Л1, включен контур L₂C₈—С₁₁, который настраивается па третью гармонику чистоты задающею генератора одновременно с установкой его основной частоты. Таким образом каскад на лампе Л1, выполняет функции задающего генератора и устроителя частоты. Сопряжение настроек сеточного и анодного контуров Л1, осуществляется конденсаторами С1С2 и С10С11. Напряжение питания экранирующей сетки Л1 стабилизировано газоразрядным стабилитроном СГ1П (Л4,).

Второй каскад передатчика — усилитель мощности собран на лампе 6П13С (Л₂). При работе телефоном и нем осуществляется амплитудная модуляции излуча­емого сигнала. I! анодную цепь усилители мощности включен «П-контур» С22L3С₂₃, позволяющий согласовать выход передатчика с антенной, имеющей входное со­противление от 30 до 600 ом.

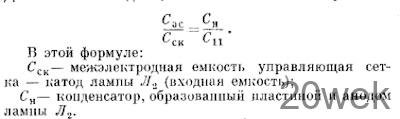

Лампа бП1ЗС имеет большую межэлектродную ем­кость анод—управляющая сетка (С_ас), иначе назы­ваемую проходной емкостью лампы. Эта емкость может служить причиной самовозбуждения передатчика в рабочем диапазоне частот. Чтобы исключить возмож­ность самовозбуждения, необходимо нейтрализовать вредное действие емкости С_ас. Для этого ВЧ напря­жение с анода лампы Л2, через конденсатор небольшой емкости, одной обкладкой которого служит пластина, расположенная рядом с баллоном 6П13С (на схеме пластина показана пунктиром), а второй — анод 6П13С, подается в анодную цепь лампы Л₁— точку присоединения конденсатора С₁₁. Этим компенсируют напряжение, проникающее через емкость С_ас с анода лампы Л₂ на ее управляющую сетку и создающее условия для самовозбуждения. Полная компенсация наступает, когда амплитуды обоих напряжений равны. Для этого необходимо, чтобы было выполнено условие:

Для предотвращения самовозбуждения выходного каскада на частотах, лежащих значительно выше рабочего диапазона, в сеточную цепь Л₂ включен резистор R₉, а в анодную — резистор R₁₅, зашунти- рованный катушкой L₄. Индуктивное сопротивление L₄ на частотах 28—29,7 Мгц значительно меньше ак­тивного сопротивления резистора R₁₅, так что выходная мощность передатчика в последнем практически не теряется.

Отрицательное напряжение смещения па управляю­щую сетку лампы Л₂ поступает с ползунка потенцио­метра R12, который является частью делителя напря­жения, подключенного к выходу выпрямителя на диодах Д₅ и Д₆. Величина напряжения, а следовательно, и режим работы лампы Л₂ зависят от положения пере­ключателя П₁. Рассмотрим, что происходит с передат­чиком при переключении П₁.

Когда П₁ находится в положении «Выключено», передатчик не работает, так как сетевая обмотка си­лового трансформатора Тр₁ обесточена (см. па схеме секцию П_1В переключателя).

Положение «Установка частоты» используется для настройки передатчика по приемнику на частоту кор­респондента. В этом положении переключателя П1, делитель, на который подается напряжение смещения с выхода выпрямителя, состоит из потенциометра R₁₂ п резисторов R11 R₁₃R₁₄. Плечи делителя подобраны таким образом, что на управляющую сетку лампы Л₂ будет поступать большое отрицательное напряжение, и лампа будет заперта. В то же время лампа Л₁ зада­ющего генератора открыта, так как смещение на ее управляющей сетке обусловлено только падением на­пряжения на резисторах R₃ и R₃, через которые проте­кает сеточный ток Л1. Работа только одного каскада задающего генератора хорошо прослушивается на приемнике, стоящем рядом с передатчиком, но совер­шенно не мешает работе других радиостанций.

При переключении переключателя П₁ в положение «Прием» напряжение смещения на Л₂ несколько меня­ется, так как при помощи секции П_1а параллельно резистору R₁₄ подключаются R₃ и R₄, но Л₂ остается запертой, а отрицательное напряжение, снимаемое с точки соединения R₃ и R₄, запирает также и лампу Л₁ задающего генератора. В результате передатчик со­вершенно не будет мешать приему. Одновременно секция П1б подключает передающую антенну к прием­нику.

Наконец в последнем положении П₁ «Передача» режим работы лампы Л₂ зависит также от установки пере­ключателя П₂. Если он будет находиться в положении «ТЛФ» (работа микрофоном), то его секция П_2а замкнет резистор R₁₄ накоротко и делитель напряжения сме­щения будет состоять из R₁₁, R₁₂ и R₁₃. Напряжение на этих резисторах распределится так, что на управ­ляющей сетке Л₂ окажется меньшее отрицательное напряжение, чем раньше. Одновременно через секцию П₂б будет подано анодное питание на лампу Л₅ микро­фонного усилителя, так что станет возможной ампли­тудная модуляция незатухающих колебаний задающего генератора. Она осуществляется следующим образом. ВЧ колебания с анода лампы Л₃ подаются па управ­ляющую сетку лампы Л₂ через конденсатор С₁₂. Дрос­сель Др₁ мешает этим колебаниям проходить в цепи, по которым на Л₂ подается напряжение смещения. Часть колебаний, которая все-таки проникнет к ре­зистору R₁₀, замкнется на землю через конденсатор С₁₄, имеющий малое сопротивление для токов высокой частоты.

Напряжение низкой частоты поступает через конден­сатор С₁₅ с анода левого (по схеме) триода лампы 6Н2П (Л5) микрофонного усилителя в точку соединения Др1R10C14 Для токов низких частот сопротивление конденсатора С₁₄ значительно, и поэтому они не будут замыкаться через него па землю как токи высоких частот. Но зато токи низких частот беспрепятственно пройдут через конденсатор С₁₆, так как его сопротив­ление для них в 1000 раз меньше, чем у С₁₄.

В результате R14 напряжение будет выделяться на резисторе R₁₀, который через дроссель Др₁ и резистор R9 подключен параллельно участку управляющая сетка — катод лампы Л₂, Таким образом к этому участ­ку будут приложены одновременно два сигнала: немодулированный высокочастотный и низкочастотный. В результате на аноде Л₂ появится амплитудномодулированный ВЧ сигнал.

Когда П₂ находится в положении «ТЛГ» (при теле­графной работе) резистор R₁₄ при нажатии телеграф­ного ключа замыкается, а при отпускании — размы­кается, но при этом лампа Л₂ отпирается и запирается не сразу — скачком, а постепенно. Это необходимо для того, чтобы телеграфный сигнал имел хорошую форму, и достигается следующим образом. При вклю­чении передатчика ток выпрямителя смещения заряжает конденсатор С₁₆ до амплитудного значения напряжения на ползунке R₁₂. Как только будет нажат ключ и ре­зистор R₁₄ замкнется, напряжение на ползунке R₁₂ понизится скачком. Но па управляющей сетке Л₂ напряжение будет падать плавно, так как конденсатор будет в течение некоторого времени разряжаться через R₁₂ и R₁₃. Разряд С₁₆ прекратится, когда напря­жение па его обкладках будет равно напряжению на ползунке R₁₂. При отпускании ключа процесс будет обратным, то есть конденсатор С₁₆ будет постепенно заряжаться через R₁₂, R₁₃ и R₁₄ до повышенного на­пряжения на ползунке R₁₂.

Микрофонный усилитель — модулятор собран на лампе 6Н2П (Л₅) по стандартной схеме усилителя низкой .частоты. Уровень модуляции регулируется потенциометром R₁₈ в сеточной цепи второго каскада усилителя.

Точная настройка выходного каскада передатчика производится по миллиамперметру с пределом изме­рения 150 .ма, включенному в анодную цепь Л₂.

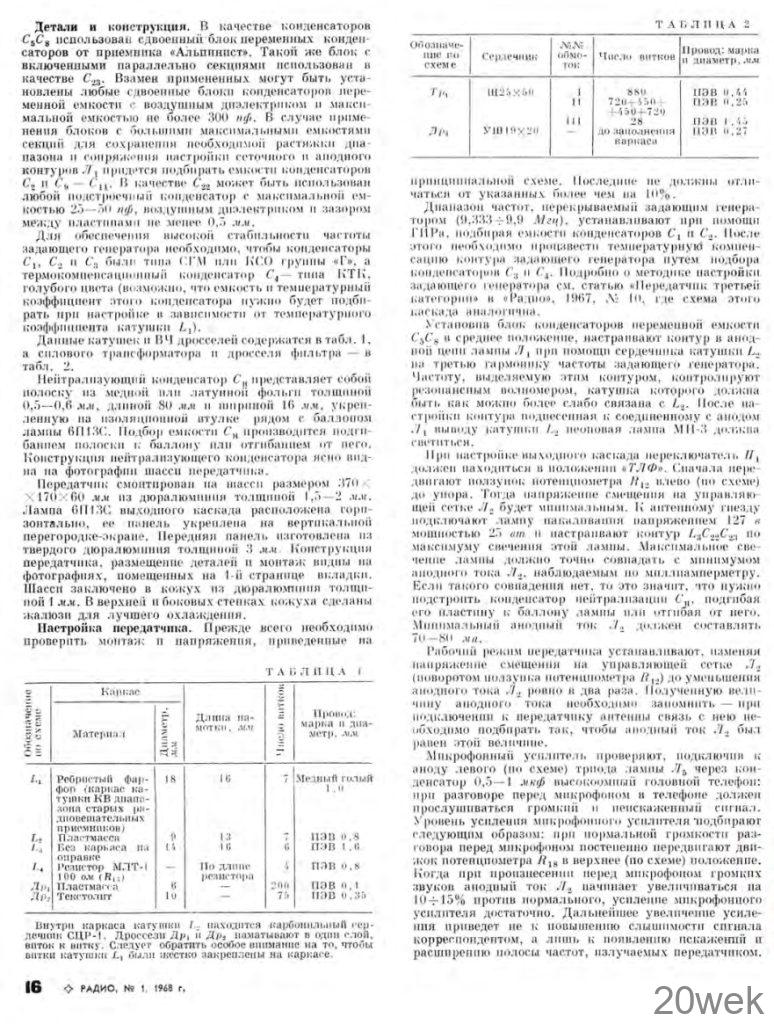

Передатчик питается от сети переменного тока на­пряжением 220 в через два двухполуперподных выпря­мителя: анодного напряжения на диодах Д₁—Д4 и напряжения смещения на диодах Д₅Д₆. Все диоды — типа Д226 (или Д7Ж). Выпрямители подключены к одному силовому трансформатору Tp₁, повышающая обмотка которого имеет отводы.
