Новый детектор для SSB, CW и AM

Радио №4/1966, ст.58

Наиболее распространенные схе­мы детектирования и АРУ в приемниках для амплитудно- модулированных сигналов (AM), те­леграфии (CW) и одной боковой по­лосы (SSB) содержат один или два диода. При этом АРУ включается только при AM, а во время работы CW и SSВ усиление приемника опре­деляется величиной напряжения вто­рого гетеродина.

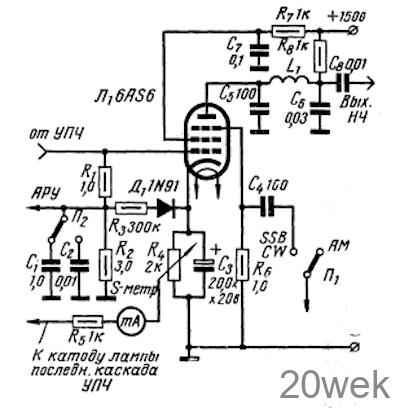

Описываемая ниже запатентован­ная схема детектора (см. рисунок) пригодна для приема сигналов AM, CW и SSB.

Когда переключатель П₁ находит­ся в положении «АМ», второй гете­родин выключен, сигнал ПЧ детек­тируется в промежутке сетка-катод лампы 6AS6 (Л1), а усиленное на­пряжение НЧ снимается с анода этой лампы. Для создания напря­жения АРУ служит диод Д₁. Под­ключение диода Д₁ к катоду лампы Л₁ обеспечивает «задержку» дей­ствия АРУ. С помощью переключа­теля П₂ можно изменять постоян­ную времени фильтра системы АРУ. Напряжение со второго гетеродина подается на защитную (третью) сетку лампы Л₁. В цепи анода Л₁ в этом случае выделяется разностная час­тота (биения) между принимаемым сигналом и напряжением второго гетеродина.

Важным преимуществом этого уст­ройства является наличие развязки между вторым гетеродином и конту­ром детектора, так что напряжение АРУ не влияет на частоту второго гетеродина.

S-метр включен между катодом лампы Л₁ и катодом лампы послед­него каскада усилителя ПЧ. Уста­новка его на нуль производится путем изменения положения движка потенциометра R₄. Для фильтрации напряжения ПЧ в цепь анода лампы Л₁ включен заграждающий фильтр L1C₅.

«Radio—Electronics», 1964, № 11.

ОТ РЕДАКЦИИ. Лампу 6AS6 можно заменить отечественной лам­пой 6Ж2П, а диод 1N91 — любым точечным диодом.
