МУЗЫКАЛЬНАЯ «АНЕСТЕЗИЯ»

П. ВАЙНБОЙМ, Г. МИРОНЕНКО, Радио №9/1966, ст.48

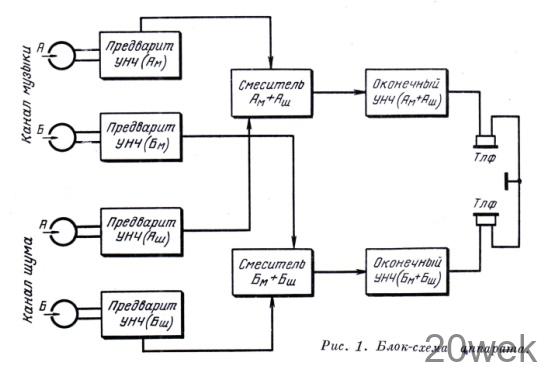

Блок-схема звукового аналгизатора показана на рис. 1. Прибор состоит из блока усиления НЧ, блока смесителя (пульт пациента), блока питания и лентопротяжного механизма с бесконечной петлей маг­нитной ленты. Его назначение сос­тоит в том, чтобы одновременно вос­производить музыкальную програм­му и белый шум, записанные на че­тырех дорожках магнитной ленты. В приборе использованы низкоомные двухканальные воспроизводящие го­ловки с рабочим зазором 3 мк, маг­нитная лента типа 6, скорость дви­жения ленты 9,53 см/сек.

Коррекция частотной характерис­тики в каскаде предварительного усилителя НЧ позволяет добиться высококачественного воспроизведе­ния в частотном диапазоне до 10 кгц.

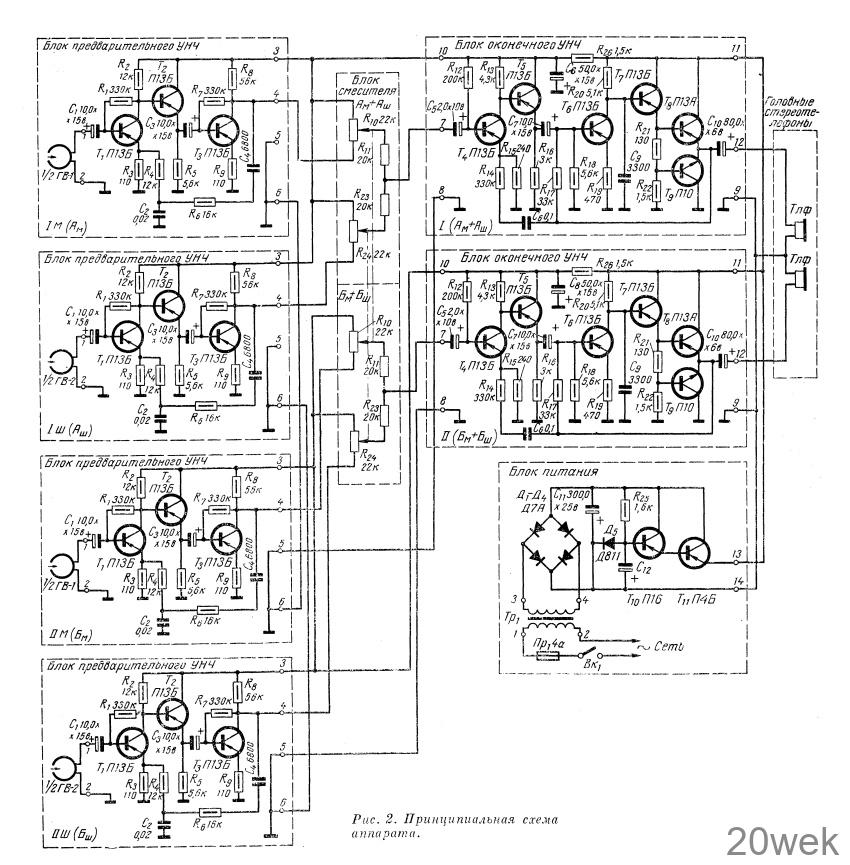

На рис. 2 изображена принципи­альная схема звукового аналгизатора. Все четыре сигнала снимаются магнитными головками с дорожек магнитной ленты, напряжение сиг­нала поступает на соответствующий предварительный усилитель НЧ, вы­полненный на транзисторах Т1—Т₃. Два предварительных усилителя НЧ усиливают сигналы канала музыки (А_м и Б_м), а два других — сигналы канала шума (А_ш и Б_ш). На входе оконечного усилителя НЧ с помощью пассивных смесителей (R₁₀, R11, R23 ^и R24) музыка и шум смешива­ются в требуемых соотношениях. После смешивания и усиления нап­ряжения сигнала двумя оконечными усилителями НЧ (Т₄— T₉) сигналы А_ш+А_м подаются на один из голов­ных телефонов, а Б_ш+ Б_м — на дру­гой, в результате чего возникает би­натуральный эффект. При необходи­мости пациент может регулировать раздельно величину уровня музыки и шума от нуля до максимума.

Трехкаскадный предварительный усилитель НЧ выполнен на транзис­торах Т₁—Т₃ (П13Б). Усилитель охвачен частотнозависимой отрица­тельной обратной связью глубиной 19дб Первый каскад усилителя выполнен по схеме с общим эмитте­ром. Головка воспроизведения сое­динена с входом усилителя через конденсатор С₁. Транзистор, ис­пользованный в первом каскаде, должен иметь минимальный уровень шумов. Для согласования первого каскада со следующим применен эмиттерный повторитель, гальвани­чески связанный с первым каскадом. Третий каскад аналогичен первому. Напряжение отрицательной обратной связи подается из коллекторной цепи последнего транзистора (Т₃) в эмиттерную цепь первого через элементы C4R4R₆— Выходной каскад нагружен на регулятор уровня, который на­ходится в выносном блоке — сме­сителе.

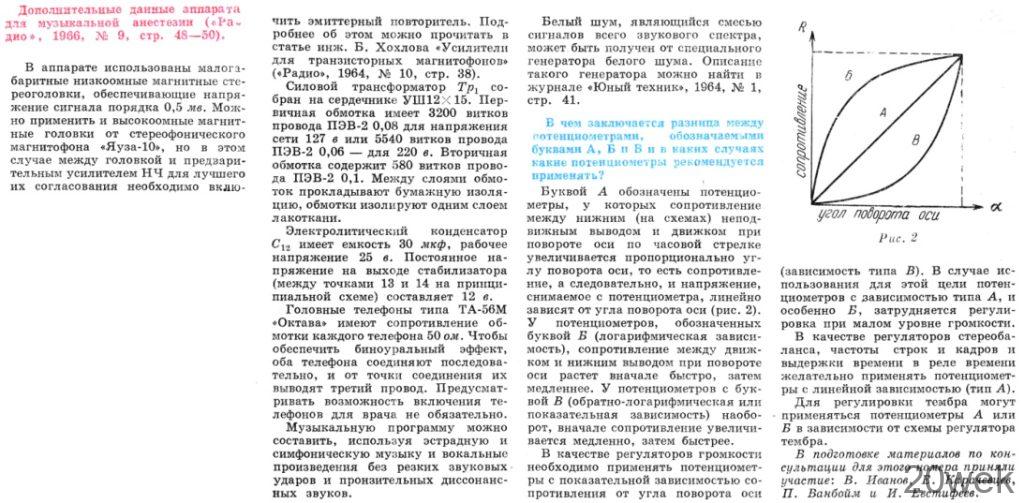

Блок смесителя, оформленный в виде отдельного пульта, представ­ляет собой реостатный делитель, состоящий из двух спаренных потен­циометров (R₁₀ и R24) ^и развязыва­ющих резисторов R11 R23- Потенцио­метры выполняют роль регуляторов уровня музыки и шума. Развязыва­ющие резисторы необходимы, чтобы устранить взаимное влияние выходов предварительных усилителей НЧ. Сопротивления этих резисторов под­бирают экспериментально.

Оконечный усилитель повышает уровень сигнала до необходимого для нормального воспроизведения в головных телефонах. Этот усилитель должен иметь небольшой коэффици­ент нелинейных искажений, высокое входное сопротивление, незначитель­ный коэффициент усиления по напря­жению и дополнительную коррекцию частотной характеристики в области низких частот (примерно 4 дб на октаву).

Оконечный усилитель собран на шести транзисторах (Т₄— T₉), пять из которых типа р—п—р, а шестой (T₉) — типа п—р—п (П10).

Первый и третий каскады, выпол­ненные на транзисторах T₄ и T₆ по схеме с общим эмиттером, усиливают напряжение сигнала. Второй и чет­вертый каскады на транзисторах T₅и T7 (по схеме змиттерного повто­рителя) служат для согласования выходных сопротивлений предыду­щих каскадов с входными сопротив­лениями последующих.

Выходной каскад представляет со­бой двухтактный усилитель мощ­ности, собранный по схеме с общим коллектором на транзисторах разной проводимости. Это позволяет обой­тись без фазоинверсного каскада. Усилитель охвачен глубокой обрат­ной связью (26 дб), что резко сни­жает коэффициент нелинейных иска­жений. Напряжение обратной связи зависит от частоты (частотнозависи­мая обратная связь), благодаря чему достигается дополнительная кор­рекция частотной характеристики канала воспроизведения в области низших частот. Кроме того, входное сопротивление оконечного усилите­ля, охваченного обратной связью, повышается. Усилитель не критичен к нагрузке.

Блок питания прибора содержит стабилизатор напряжения на тран­зисторах T₁₀T₁₁. Опорное напряже­ние снимается с кремниевого ста­билитрона типа Д811. Выпрямитель собран по мостовой схеме на четырех германиевых диодах Д7А. Все уст­ройство питается от сети переменного тока через силовой трансформатор.

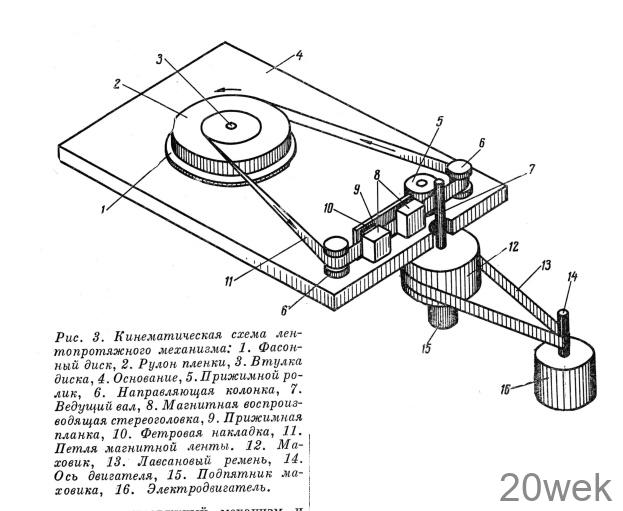

Кинематическая схема лентопро­тяжного механизма показана на рис. 3. Применение бесконечной петли магнитной ленты, помещенной в спе­циальную кассету, позволило упростить лентопротяжный механизм использовать маломощный двига­тель типа ЭДГ-1М. Кассета аппарата представляет собой пластмассовую коробку с рулоном ленты длиной 230 м, которая намотана на дисковом основании, свободно вращающемся на оси кассеты. Рабочий диаметр ведущего вала 5 мм. Благодаря применению бесконечной петли ленты в перемотке нет необходимости, и аппарат всегда готов к действию. Лентопротяжный механизм приводится в действие тумблером, включающим питание двигателя и прижимающим ведущий ролик к валу. Две стереофониче­ские головки расположены непосред­ственно под корпусом кассеты.

Для надежного контакта магнит­ной ленты с головками применен специальный фетровый прижим, ко­торый отводится в момент включения аппарата.

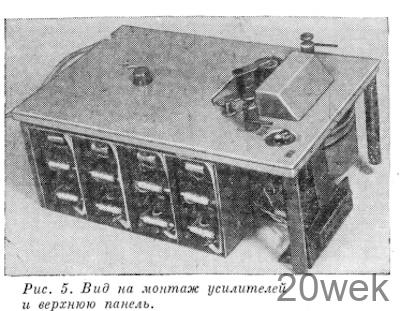

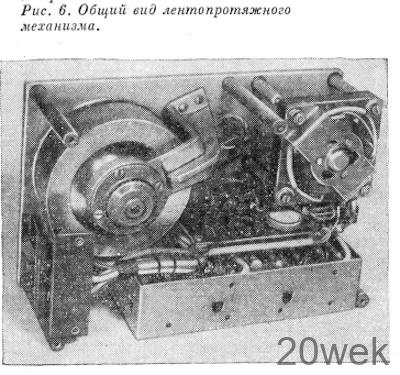

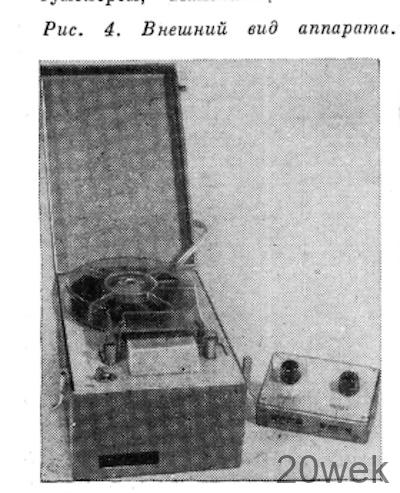

Конструктивно весь аппарат вы­полнен в виде отдельного блока (рис. 4). Вес аппарата 5 кг. Его раз­меры 230X150X105 мм. Верхняя крышка съемная. На верхней панели аппарата укреплены кассета с устройством для установки и прижима магнитной ленты к валу, две стереофониче­ские головки и тумблер вклю­чения и выключения (рис. 5). Стереофонические головки за­крыты предохранительной крышкой. Под панелью нахо­дится плата из сплава В-95 толщиной 6 мм. На ней укреп­лен лентопротяжный ме­ханизм, в состав кото­рого входят электродви­гатель типа ЭДГ-1М, ма­ховик с ведущим валом, тяги управления и при­жима (рис. 6). На этой же плате укреплена вся электронная часть, со­стоящая из четырех­канального усилителя воспроизведения, блока питания, силового тран­сформатора и соедини­тельных колодок.

Предварительные уси­лители воспроизведения выполнены в виде от­дельного блока. Он смон­тирован на коробчатом стальном шасси. Размеры шасси 160X80X40 мм. Все четыре усилителя собраны на текстолито­вых платах и отделены друг от друга экранами (рис. 5).

Оконечные усилите­ли собраны на двух текстолитовых платах и расположены по другую сторону от монтажа пред­варительных усилителей. Пульт управления изго­товлен в виде отдельного блока. В состав этого бло­ка входят два сдвоенных потенциометра, играю­щих роль регуляторов уровня, и выходные ко­лодки для подключения головных телефонов вра­ча и пациента.
