МУЛЬТИВИБРАТОРЫ НА ТРАНЗИСТОРАХ РАЗНОЙ ПРОВОДИМОСТИ

Е. Боровков, Радио №1/1966, ст.61

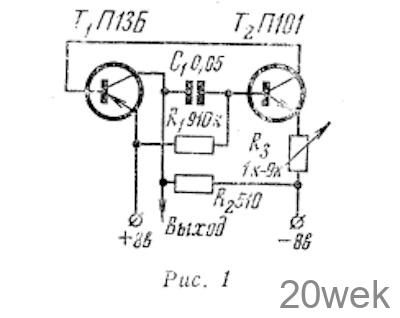

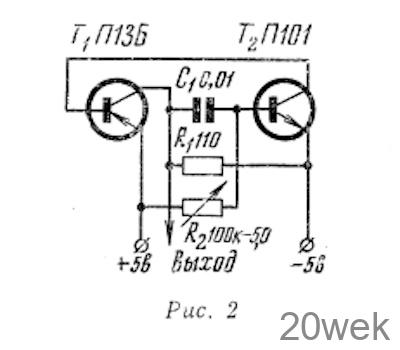

Отличительная особенность муль­тивибраторов, схемы которых по­казаны на рис. 1 и 2, состоит в том, что они собраны на транзисторах разной проводимости (п—р—п и р—п—р). Транзисторы включены по каскодной схеме.

В результате этого наблюдается линейная зависимость длительности паузы между импульсами от изме­нения напряжения смещения, выз­ванного изменением сопротивления потенциометров R₃ и R₂. Длитель­ность импульсов и форма их вовсе не меняются

Временные параметры для первого мультивибратора (рис. 1) можно рассчитать по следующим эмпири­ческим формулам

Тi (сек) = 80 R1(оm)С(ф)

T_р (сек) =0,04 R₂(om) С(ф),

где Тi— длительность импульса, T_р— дли­тельность паузы. Предлагаемые мультивибраторы можно использовать как генераторы напряжения прямоугольной формы
