Мультивибратор с кварцевой стабилизацией

Радио №3/1966, ст.60

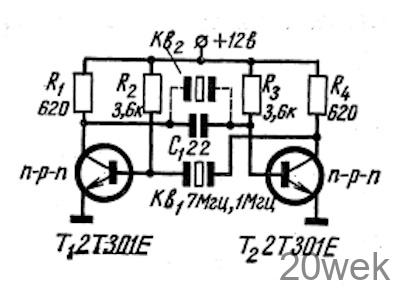

В случаях, когда от мультивиб­ратора требуется сравнительно высокая стабильность частоты, можно использовать кварцевую ста­билизацию частоты, включив .кварце­вые резонаторы в цепь обратной связи. Представленная на рисунке схема мультивибратора на кварце Кв₁ 7,0 Мгц обеспечивает стабильность час­тоты 10^-7 при изменении питающего напряжения на ±20%.

Для нормальной работы необходи­мо отрегулировать схему как обыч­ный мультивибратор и затем заменить конденсаторы обратной связи (на­пример, C1) на кварцы с необходимой рабочей частотой. На частотах до 1 Мгц нормальная релаксация до­стигается только с высокодоброт­ными кварцами.

Кварцы можно установить в обе цепи обратной связи (коллектор— база), причем кварц Кв₂ может иметь частоту второй или третьей гармони­ки кварца Кв1

Транзисторы, работающие в схе­ме, должны обладать достаточно вы­сокой граничной частотой. Приме­ненные в схеме транзисторы типа 2Т301Е имеют граничную частоту до 120 Мгц
