Малогабаритный кнопочный переключатель
Н. Рыбкин, Радио №10/1964, ст.34
Конструкция блока кнопочных переключателей позволяет осуществить коммутацию пяти диапазонов. Блок мал по габаритам, удобен для размещения в карманном приемнике и относительно прост в изготовлении.

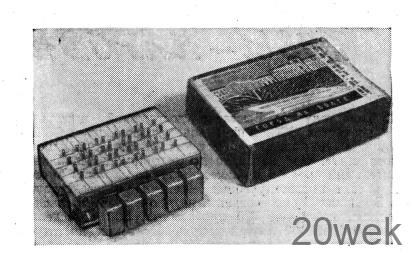

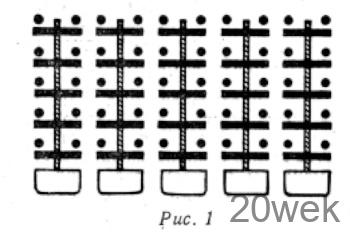

Принцип работы. Нормальное положение кнопок — все контакты разомкнуты (рис. 1). Для включения одного из рабочих положений переключателя необходимо нажать до упора на кнопку 8 (см. рис. 2). При этом защелка 3, пропустив фиксатор7 в направлении нажатия кнопки, запрет изоляционную планку 6, а пружинные контактные перемычки 9, расположенные на изоляционной планке, замкнут попарно контакты 2, расположенные на корпусе 1. Для включения другого рабочего положения необходимо нажать на соответствующую кнопку. При этом защелка 3, пропуская изоляционную планку, движущуюся на замыкание. контактов, отопрет включенную, которая под действием возвратной пружины 5 придет в исходное положение и разомкнет контакты.
Выключение блока осуществляется неполным нажатием любой не включенной кнопки.
Детали. Корпус переключателя 1 изготовлен из изоляционного материала (фторопласт, текстолит, органическое стекло, эбонит). Контакты 2 выполнены из медной или латунной проволоки, покрыты серебром и запрессованы в корпус согласно рис. 2. К защелке 3, изготовленной из листовой стали толщиной 0,5 мм и покрытой хромом, прикреплена плоская пружина 4 из ленточной фосфористой бронзы марки БрОФб, 5-0 25-Т толщиной 0,15 мм. В качестве заклепок может быть использована медная проволока диаметром 1,4 мм. Возвратные пружины5 навиты из проволоки ОВС диаметром 0,5 мм и содержат по 9 витков с шагом 1 мм. Пружины подвергнуты термообработке при температуре 200°С в течение 15—20 мин и покрыты кадмием. Подвижные изоляционные планки 6 выполнены из гетинакса толщиной 1 мм. Обработка планок по контуру и фрезеровка пазов производится совместно в пакете, набранном из гетинак- совых пластин. Пазы в планке можно пропилить лобзиком. Для этого нужно закрепленную в лобзике пилку по металлу осторожно сточить мелкозернистым наждачным камнем до толщины 0,15 мм.

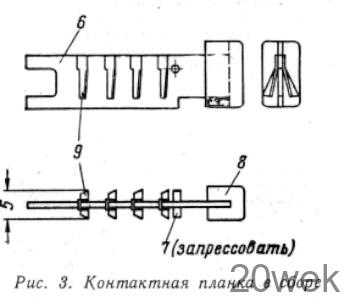

Фиксаторы 7 изготовлены из стальной или латунной проволоки, покрытой хромом и запрессованы в планку 6 согласно рис. 3. Кнопки 8 изготовлены из органического стекла и склеены с изоляционными планками 6 так, как показано на рис. 2 клеем, приготовленным из стружки органического стекла, растворенного в уксусной кислоте или дихлорэтане.

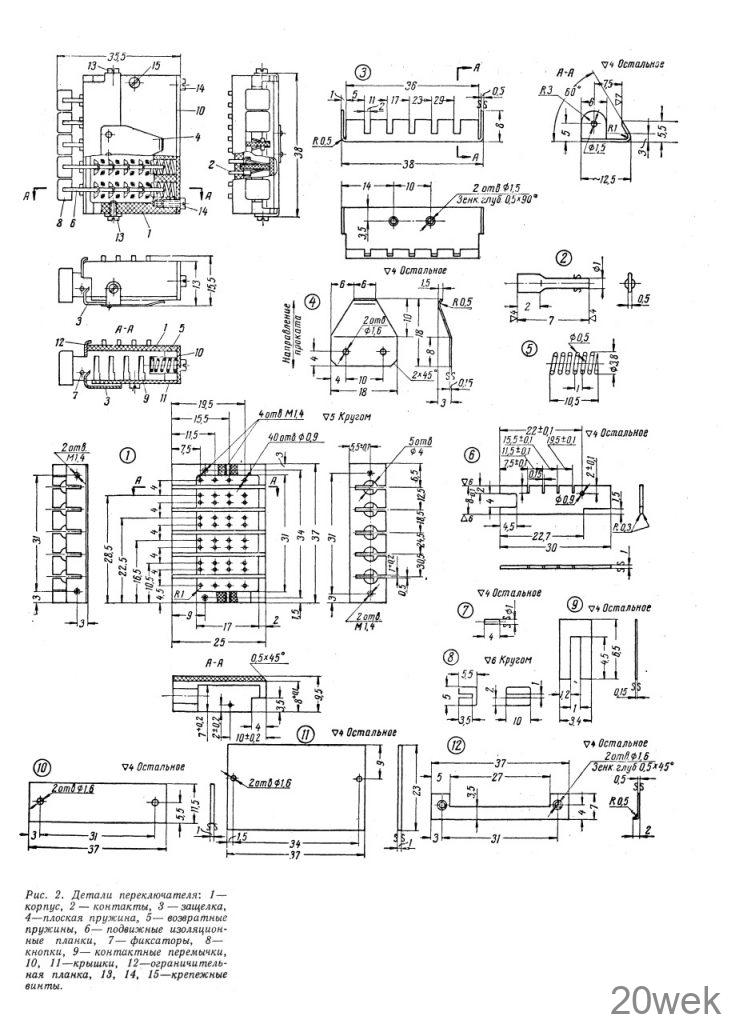

Контактные перемычки 9 обработаны в пакете, набранном из пластин фосфористой бронзы марки БрОФР, 5-0, 25-Т толщиной 0,15 мм. Заусенцы снимают мелкой наждачной бумагой и затем детали покрывают серебром. Перемычки вставляются в пазы изоляционных планок, обжимаются пинцетом, как показано на рис. 3, и удерживаются за счет трения о стенки пазов. (Для надежности крепления перемычки можно ставить на клее ПУ-2 или БФ-4. Затем изоляционную планку с перемычками зажимают в тисках и лепестки перемычек изгибают пинцетом согласно рис. 3. Крышки 10 и 11 изготавливают из гетинакса толщиной 1 мм. Ограничительная планка 12, выполняющая функции ограничителя хода изоляционных планок, изготовлена из латуни или мягкой стали, покрытой хромом. Общий вид переключателя и размеры его деталей показаны на рис. 2.
Сборку переключателя производят в следующем порядке. В корпус переключателя 1, с запрессованными в него контактами 2, вкладывают возвратные пружины 5. К корпусу на винтах крепится крышка 11 и планка 12. В пазы корпуса укладывают контактные планки (рис. 3), которые должны свободно, без заеданий, перемещаться вдоль пазов и возвращаться в исходное положение под действием возвратных пружин, а контактные перемычки 9 — замыкать контакты 2 при полном нажатии кнопки. В случае отсутствия контакта лепестки перемычек нужно отогнуть до получения надежного контакта. Затем на винтах устанавливают крышку И и защелку 5, склепанную с плоской пружиной 4. Подгибанием плоской пружины создается усилие на защелке, обеспечивающее мягкое переключение кнопок
