Магнитофон «Орбита-1»

В. КАПИТОНОВ, Л. ИВАНОВ, Радио №1/1967, ст.45

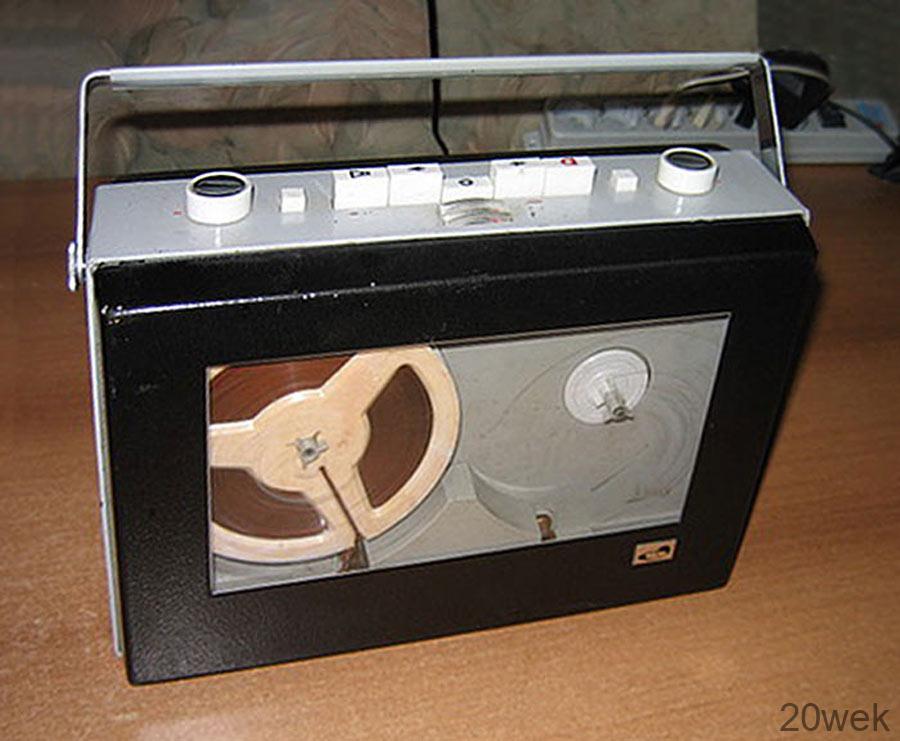

Магнитофон «Орбита-1» представляет собой пере­носную малогабаритную конструкцию с автоном­ным питанием от батарей. Он предназначен для двухдорожечной записи речевых и музыкальных про­грамм с микрофона, звукоснимателя, приемника, транс­ляционной сети или любого другого магнитофона. Ско­рость движения магнитной ленты 9,53 см/сек. Катушки магнитофона вмещают 180 м ленты типа 6 толщиной 55 мк. Длительность непрерывной записи на двух до­рожках 1 час. Суммарный коэффициент детонации ленто­протяжного механизма 0,8%. Полоса звуковых частот, воспроизводимых усилителем 114 магнитофона, от 60 до 10 000 гц (на линейном выходе), выходная мощность 0,5 вт. Коэффициент нелинейных искажений, измерен­ный с линейного выхода, составляет 3%. Питается маг­нитофон «Орбита-1» от восьми элементов типа «Марс» пли «Сатурн» общим напряжением 12 в. Этот комплект батарей обеспечивает непрерывную работу магнитофона в течение 10 час.

«Орбита-1» может питаться и от внешнего источника питания постоянного тока (аккумулятора) или от электрической сети переменного тока напряжением 127 или 220 в. В последнем случае к магнитофону подклю­чается специальная приставка-выпрямитель.

В режиме записи и воспроизведения при номинальной выходной мощности магнитофон потребляет ток 240 ма, а в режиме ускоренной перемотки — 140 ма. Размеры магнитофона 310X210X105 мм, вес его 4,85 кг.

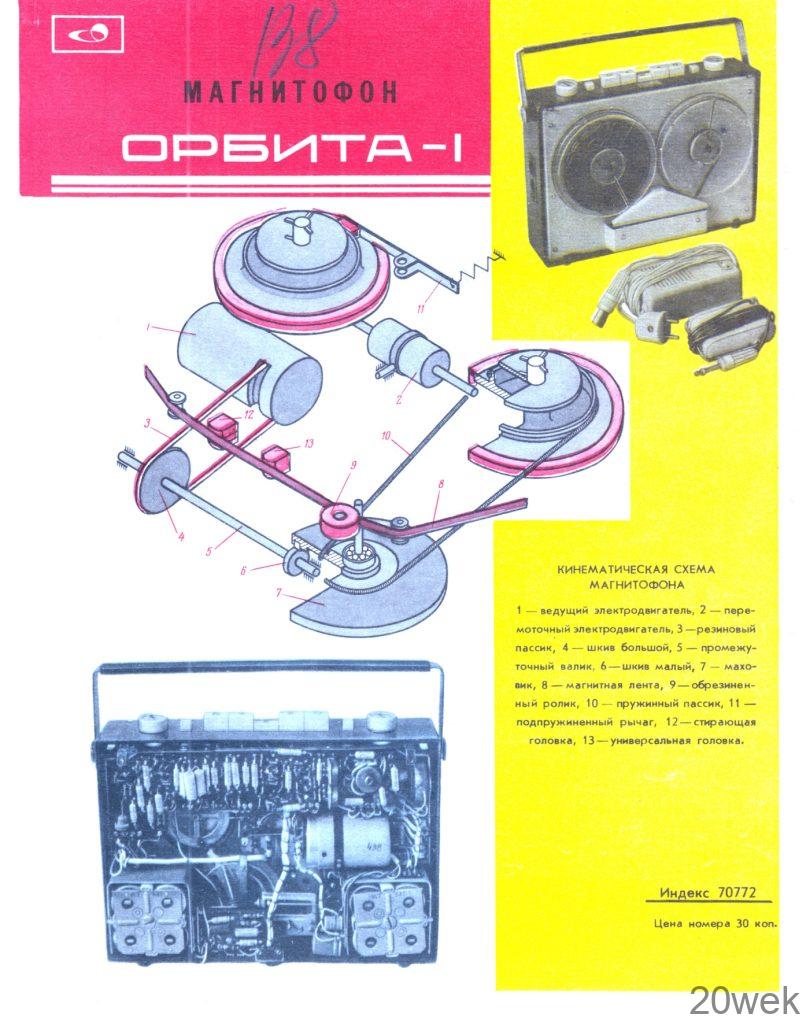

Лентопротяжный механизм магнитофона «Орбпта-1»— двухмоторный. Ведущим двигателем служит коллектор­ный двухполюсный электродвигатель ДКС-16 с возбуж­дением от постоянных магнитов, а перемоточным — коллекторный электродвигатель ДМ-0,3-ЗА. Кинемати­ческая схема лентопротяжного механизма приведена на 4-й странице обложки.

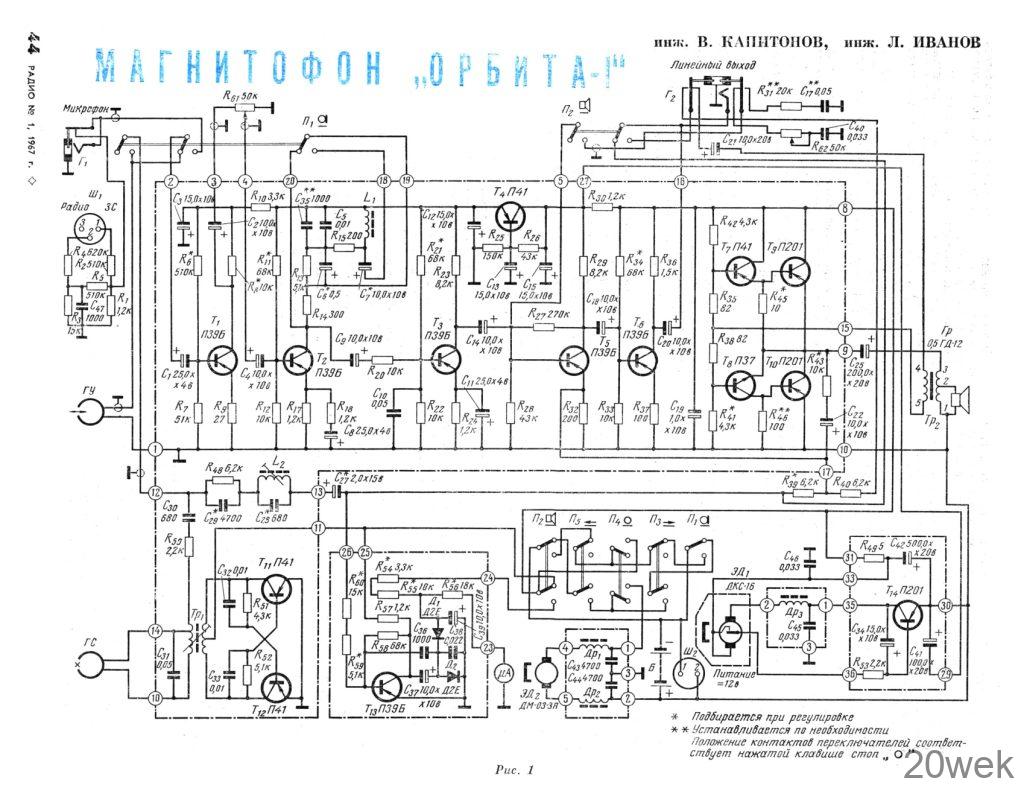

Усилитель магнитофона «Орбита 1» (рис. I) состоит из следующих функциональных блоков: предваритель­ного усилителя, оконечного усилителя, высокочастот­ного генератора, усилителя индикатора, фильтра радио- помех и регулятора оборотов двигателя.

Предварительный усилитель имеет пять каскадов, в которых использованы малошумящие транзисторы типа П39Б. Между первым п вторым каскадами включен ре­гулятор уровня записи и громкости воспроизведения R61

Для коррекции частотной характеристики на высших звуковых частотах во второй каскад включена коррек­тирующая цепочка, состоящая из фильтра L₁С₅. Кор­рекция по низшим звуковым частотам осуществляется конденсатором С₆.

Регулировка тембра на высших частотах производит­ся потенциометром R_б2, включенным между третьим и четвертым каскадами усилителя.

На транзисторе Т₄ выполнен развязывающий фильтр по питанию.

Универсальная магнитная головка ГУ подключается к выходу усилителя через фильтр-пробку L₂С₂₈.

Гнездо «линейный выход» перед оконечным каскадом позволяет подключить к усилителю внешний акустиче­ский агрегат (приемник, телевизор), при этом выходной каскад отключается.

Оконечный усилитель собран на четырех транзисто­рах (П41, П37 и двух П201) по бестрансформаторной схеме. Для снижения нелинейных искажений оконечный усилитель охвачен отрицательной обратной связью, напряжение которой снимается с выхода усилителя и через резистор R₄₃ и конденсатор С₂₂ подается в цепь эмиттера транзистора Т₅.

Высокочастотный генератор магнитофона выполнен на транзисторах T₁₁, T₁₂ по двухтактной схеме с само­возбуждением. Частота генерации 50±5 кгц.

Обмотка стирающей головки ГС входит в колебатель­ный контур генератора. Ток подмагничивания регули­руется резистором R₅₀.

Усилитель индикатора собран на транзисторе Т₁₃, частью нагрузки которого является однополупериодная цепочка с двумя диодами, которая выпрямляет напря­жение звуковой частоты перед подачей на измеритель­ный прибор.

Фильтр радиопомех состоит из двух дросселей Др₁ и Др₂ и двух конденсаторов Ć43 и Ć₄₄ и служит для по­давления радиопомех, которые возникают при работе перемоточного двигателя ДМ-0,3-3А.

Регулятор оборотов двигателя собран на транзисторе T₁₄, в цепь базы которого включены контакты центро­бежного регулятора ведущего двигателя ДКС-16.

Катушка коррекции усилителя L₁ намотана на коль­цевом сердечнике 12X6X4 мм из никель-цинкового фер­рита 2000 НИ (Ф=2000). Ее обмотка имеет 171 виток провода ПЭВ-0,11.

Катушка фильтра-пробки усилителя L₂ намотана на пластмассовый каркас и имеет 920 витков провода ПЭВ- 0,05. Она заключена в броневой сердечник типа СБ-1а. Катушка трансформатора высокочастотного генератора Тр₁ имеет в первичной обмотке 2X 35 витков провода ИЭВ-2-0,27 п во вторичной — 84+40 витков провода ПЭВ-2-0,23. Помещена она в броневой сердечник типа СБ-2а.

Выходной трансформатор намотан на тороидальный сердечник из ленты стали ХВП толщиной 0,08 мм. Раз­меры сердечника — 40X20X10 мм. Обмотки его име­ют— 180 и 160+80 витков провода ПЭВ-2-0,41.

Универсальная головка магнитофона ГУ состоит из сердечника, набранного из пластин пермаллоя 79НМ, двух катушек, содержащих 2X300 витков провода ПЭВ-1—0,05, и экрана из пермаллоя 79НМ. Индуктив­ность головки на частоте 1000 гц составляет 50—90 мгн. Рабочий зазор выполнен из бериллиевой бронзы Бр2 толщиной 5 мк. Ток записи головки не превышает 0,28 ма, а ток подмагничивания — 2 ма.

Стирающая головка выполнена на сердечнике из никель-цинкового феррита 1000 НН (Ф-1000). Головка имеет два рабочих зазора шириной 0,02 и 0,2 мм. Обмотка, имеющая 63 витка провода ПЭВ-1-0,27, рас­положена на среднем сердечнике. Индуктивность го­ловки на частоте 1000 гц составляет 0,46±0,04 мгн. Головка обеспечивает уровень стирания сигнала часто­той 1000 гц не менее 60 дб от напряжения 16 в.

Индикатором уровня записи является микроампер­метр магнито-электрической системы М-1951 с током полного отклонения равным 250 ма.

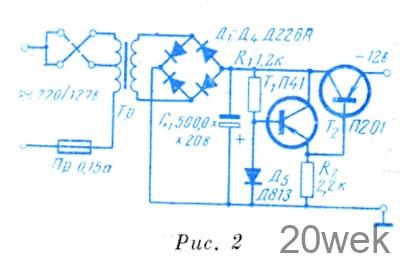

Стабилизированный выпрямитель магнитофона (см. рис. 2) удерживает напряжение 12 ±0,1 в при изменении напряжения сети на ±10%.

Трансформатор выпрямителя собран на сердечнике из трансформатор­ных пластин Ш-9. Толщина набора 31 мм. Его пер­вичная обмотка имеет 1796 и 1454 витка провода ПЭВ-1-0,12, вто­ричная — 270 вит­ков провода ПЭВ- 1-0,27.

Дроссели фильтров двига­теля Др₁, ДР2,ДР3 намотаны на ферритовом сердечнике (Ф-1000) размерами 3,3X3,7X12 мм. Их обмотки содержат по 26 витков провода ПЭМ-1-0,21
