КВАРЦЕВЫЙ КАЛИБРАТОР

Г. РУМЯНЦЕВ, В. ЧЕРНЫШЕВ, Радио №5/1966, ст.23

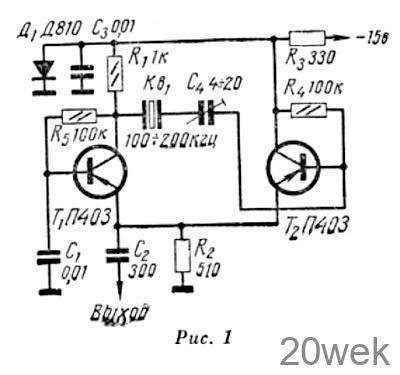

При проведении дальних связей на ультракоротких волнах сигнал корреспондента принимается, как правило, в течение коротких проме­жутков времени. Особенно это от­носится к радиосвязи за счет отра­жений от следов метеоров, а также от Луны. Поэтому необходимо зара­нее точно настроить приемник на частоту корреспондента, иначе его сигнал не удастся обнаружить. Точ­ность установки частоты должна быть не хуже ±2 кгц. Решить эту задачу позволяет кварцевый кали­братор, схема которого приведена на рисунке.

Как видно из схемы, калибратор представляет собой несимметричный мультивибратор, в цепь положи­тельной обратной связи которого включен кварц, определяющий ча­стоту генерации. Мультивибратор генерирует прямоугольные импульсы, богатые гармониками вплоть до ча­стот 200—300 Мгц, причем напряже­ние гармоник в диапазоне 144— 145 Мгц не ниже 10 мкв, что вполне достаточно для точной градуировки конвертера. Конденсатор С₄ позво­ляет скорректировать частоту кали­братора по эталонным частотам 5, 10 и 15 Мгц.

Для коррекции кварца необходимо принять сигнал эталонной частоты на КВ приемник, работающий в теле­графном режиме. Частоту слышимого тона нужно установить порядка 1000 гц. Затем включают калибратор и напряжение сигнала с его выхода подают на вход приемника, причем связь калибратора с приемником вы­бирается такой, чтобы сила сигналов эталонной частоты и калибратора были примерно равны. На входе приемника будут прослушиваться два тона: эталонной частоты и ка­либратора. При равенстве частот обоих сигналов биения между ними будут нулевыми, что легко заме­тить на слух.

Применяя такой способ, можно до­стичь точности частоты, генериру­емой калибратором, до 1.10^-6. Про­межуточные точки между гармони­ками калибратора определяются по шкале приемника либо путем ин­терполирования . В данной конструкции применен вакуумный кварц на частоту 100 кгц. При использовании других кварцев может потребоваться увеличение ем­кости конденсатора С₄ либо под­ключение конденсатора емкостью от 5 до 15 пф параллельно кварцу
