Кварцевый генератор

Радио №7/1964, ст.54

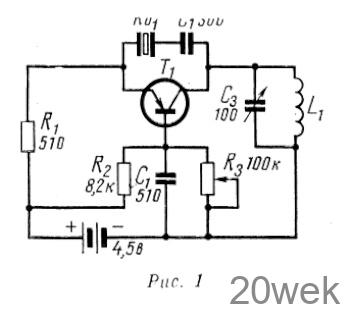

Кварцевый генератор, схема ко­торого приведена на рис. 1, имеет очень маленькие размеры. На­лаживать его довольно сложно, но налаженный генератор работает ста­бильно. Резонансная частота контура L1 должна соответствовать основной частоте кварца или какой-либо из ее гармоник (от второй до четвертой).

При налаживании вначале потенцио­метром R₃ устанавливают ток кол­лектора транзистора T1 около 0,5 ма. Затем настраивают в резонанс кон­тур L1C₃ но небольшому спаданию тока коллектора.

Транзистор ОС872 можно заменить П403. Данных контурной катушки L1 нет в перво­источнике
