КВ антенна
Ф. ПОТАРИ, Радио №9/1966, ст.22
Радиоспортсмены-коротковолновики широко применяют антенну, разработанную американским радиолюбителем W3DZZ.
Одним из недостатков этой антенны является низкое входное сопротивление, особенно на диапазоне частот 3,5-3,6 Мгц. Вследствие этого при питании антенны W3DZZ через симметричный двухпроводный фидер с волновым сопротивлением 300 ом в последнем устанавливается режим с низким КБВ.

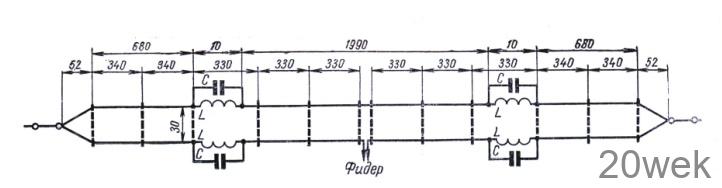

Для увеличения входного сопротивления антенны целесообразно выполнить ее по типу петлевого вибратора (вибратор Пистолькорса. Ред.). На рисунке показана конструкция такой антенны и приведены ее данные, которые указаны в сантиметрах. Вибратор изготовляется из антенного канатика диаметром 2,5 мм. Распорки, удерживающие два провода вибратора на необходимом расстоянии друг от друга (на рисунке эти распорки обозначены пунктиром), сделаны из любого изоляционного материала квадратного сечения 10Х 10мм. Длина распорок— 320 мм.
Распорки закрепляются в надлежащих местах с помощью голой медной проволоки диаметром 1—2 мм, причем припаивать проволоку к канатику вибратора нельзя, так как вблизи мест пайки канатик легко переламывается.
Катушки колебательных контуров, включенных в антенну, имеют индуктивность 7,4 мкгн. Для них лучше всего применить посеребренный медный провод диаметром 3 мм. В контурах установлены конденсаторы емкостью 68 пф на рабочее напряжение 3 кв. Для улучшения жесткости катушки насажены на пластинки из органического стекла. Контуры размещены внутри герметически закрытых пластмассовых цилиндров диаметром 100 мм и длиной 130 мм. Они настраиваются на частоту 7050 кгц раздвиганием и сдвиганием витков катушек. Настройка может быть сделана до сборки антенны.
При изготовлении антенны нужно следить за тем, чтобы длина проводов была одинакова, иначе под действием даже небольшого ветра они могут перекрещиваться.
ОТ РЕДАКЦИИ. В рукописи автор не приводит намоточных данных катушек. Они должны быть следующими: диаметр катушки —30 мм, длина намотки — 75 мм, число витков — 24.
