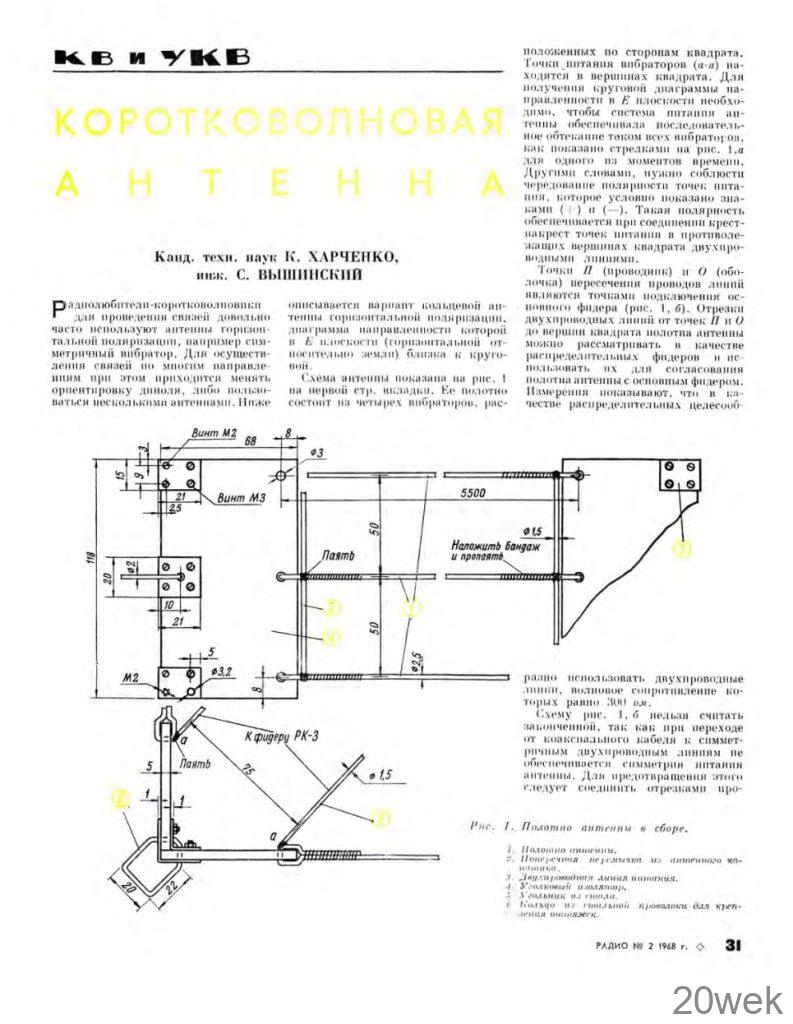

Коротковолновая антенна

К. ХАРЧЕНКО, С. ВЫШИНСКИЙ, Радио №2/1968, ст.31

Радиолюбители-коротковолновики для проведения связей довольно часто используют антенны горизонтальной поляризации, например сим­метричный вибратор. Для осуществ­ления связей но многим направле­ниям при этом приходится менять ориентировку диполя, либо пользо­ваться несколькими антеннами. Ниже описывается вариант кольцевой ан­тенны горизонтальной поляризации, диаграмма направленности которой в Е плоскости (горизонтальной от­носительно земли) близка к круговой.

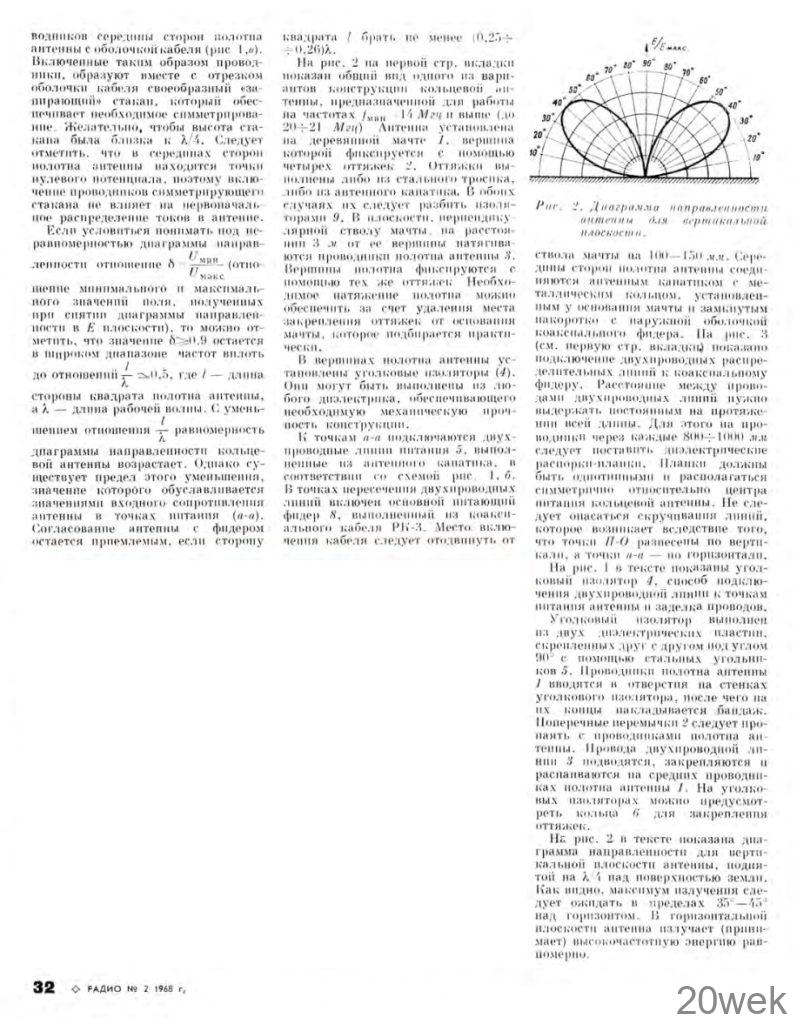

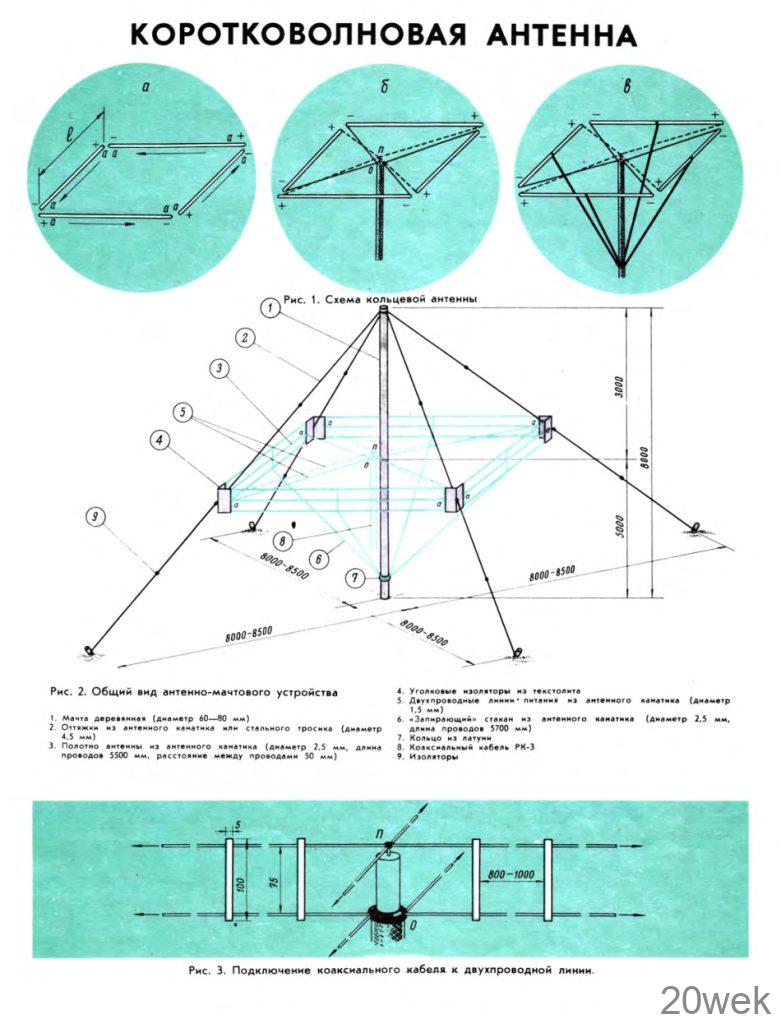

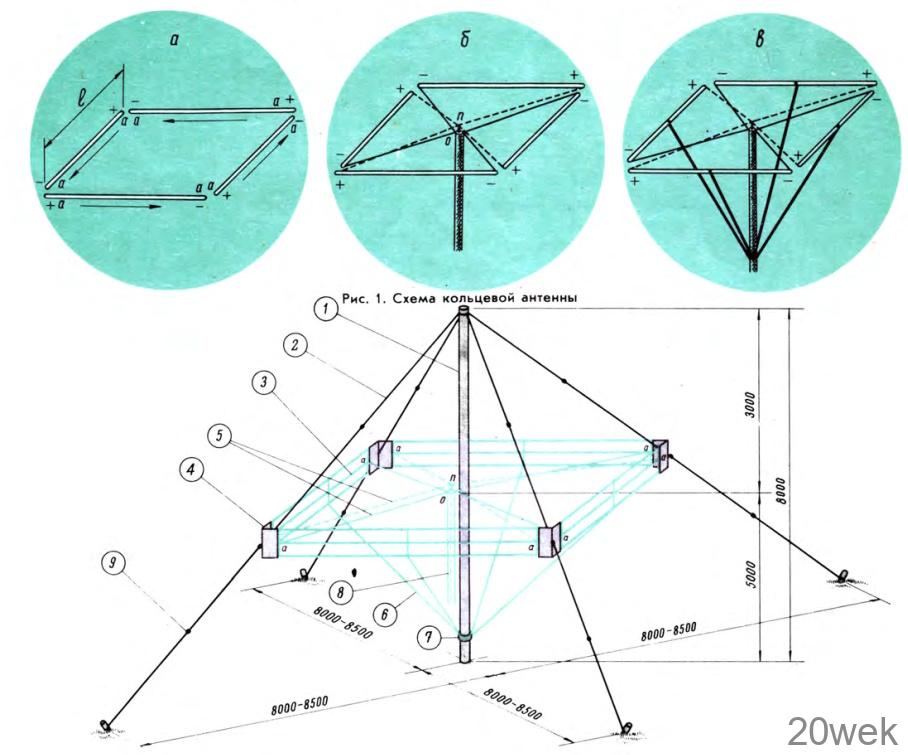

Схема антенны показана на рис. 1 на первой стр. вкладки. Ее полотно состоит из четырех вибраторов, рас­положенных по сторонам квадрата.
